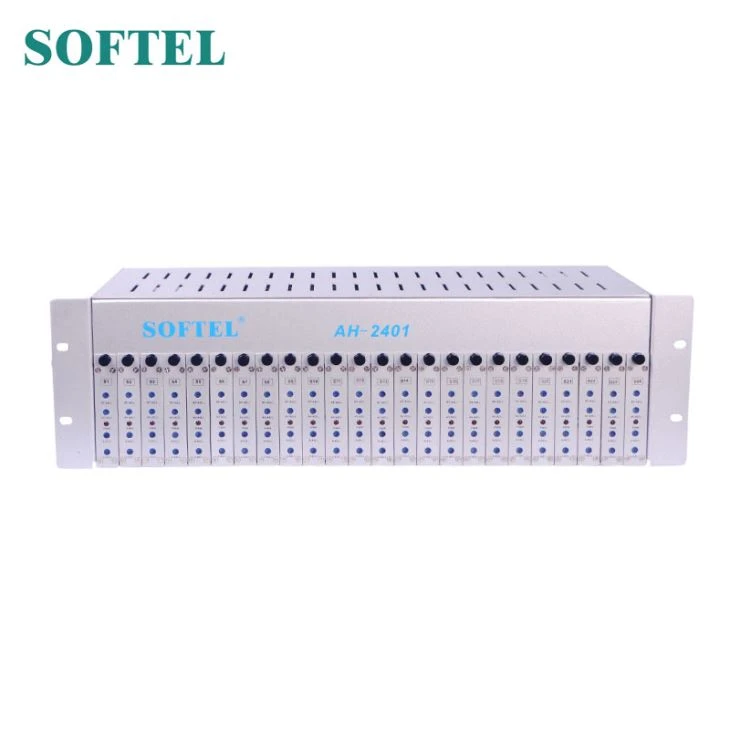

24 in 1 CATV Analog Modulator

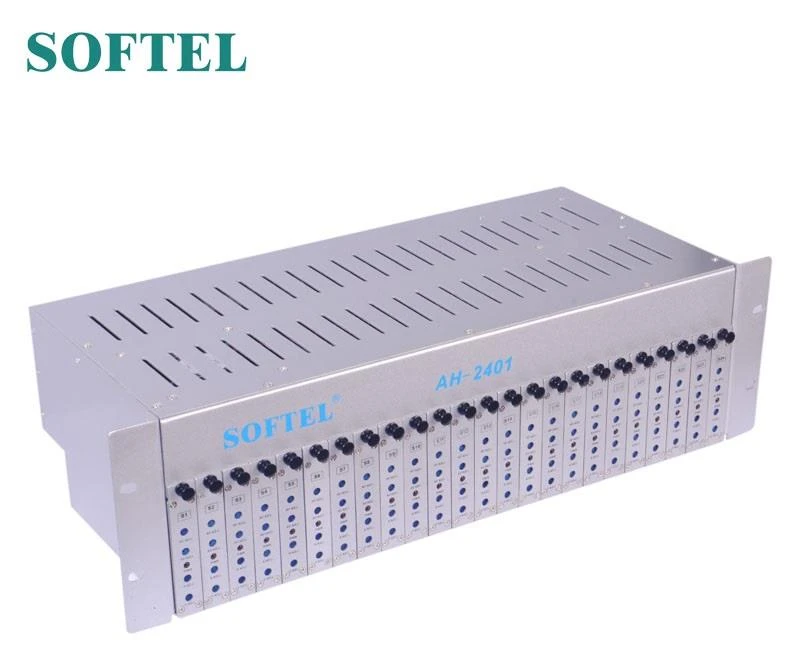

AH2401 adalah sasis yang dipasang di rak 3RU yang memungkinkan pemasangan hingga 24 buah mikroprosesor tetap terkontrol mikroprosesor. Level output sasis 40dBmV, tidak perlu combiner tambahan.
fitur
1. Switching power supply untuk fleksibilitas instalasi dan pengaturan tegangan yang tepat
2. Dua kipas pendingin untuk kinerja umur panjang modulator analog 24 in 1 CATV ini
3. Fungsi stereo opsional
4. Pemfilteran SAW (gelombang akustik permukaan) pada IF untuk atasan di pita C / N
5. Kontrol akses panel depan memungkinkan pengaturan yang mudah

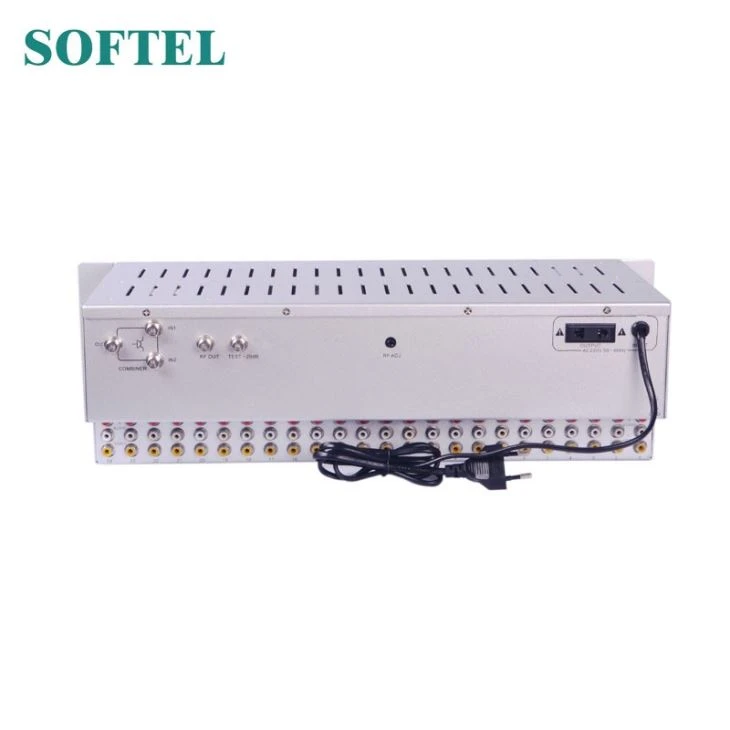

6. Panel belakang memiliki loop combiner untuk koneksi yang mudah
Spesifikasi
Rentang frekuensi | 47 ~ 860MHz |
Tingkat output | > = 100dBmV |
C / N dalam-band | 60dB |
C / N out-band | 62dB |
Konektor input video | RCA (Kuning) |
Konektor input audio | RCA (Putih) |
Konektor output RF | 75Ω F-Female |
Input tegangan | DC 5V untuk modulator mini |
Frekuensi Keluaran | 47-860MHz |
Tingkat Output | 97dBμV (Adj.) |
Rasio A / V | -11 hingga -18dB (Adj. |
Stabilitas Frekuensi | ± 5KHz |
Video | 75ΩF-perempuan |
Tingkat Input | 0,6-1,5Vp-p (87,5% Modulasi) |
Video C / N | 50dB |
Hum / Kebisingan | -50dB |
Rentang modulasi | 0 ~ 90% |
Audio | 75ΩF-perempuan |
Tingkat Input | 1Vp-p (Dev 25KHz) |
Distorsi | 1% |
PEMASANGAN CEPAT
AH2401M, modulator analog CATV 24 in 1, dirancang untuk rak dalam ruang 19 ''. Pastikan ada ruang kosong di antara modulator untuk sirkulasi udara. Untuk mencegah sengatan listrik, jangan lepaskan pin ground. Pastikan bahwa kabel input listrik yang memasuki gedung dihubungkan ke tanah bangunan sedekat mungkin dengan titik masuk.
1.Pasukan di konektor Audio dan Video sebelum menyalakan daya
2. Aktifkan modulator dan periksa gambar dan audio
3.Setel saluran yang Anda inginkan jika pengaturan pabrik tidak seperti yang Anda inginkan
