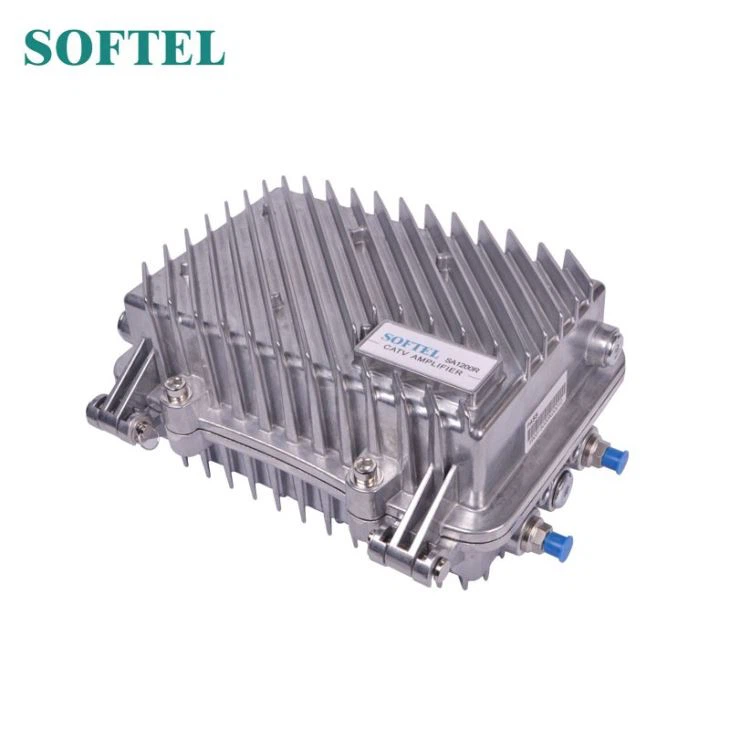

CATV Trunk Amplifier dengan Return Path
SA1200 luar dua arah AGC amplifier trunk adalah amplifier gain tinggi baru. Ini mengadopsi desain sirkuit matang dan dioptimalkan, proses internal ilmiah dan rasional, bahan berkualitas tinggi, dan built-in sirkuit kontrol AGC kinerja tinggi, yang memastikan keuntungan yang stabil dan distorsi rendah. Amplifier trunk CATV ini dengan jalur balik adalah peralatan pilihan pertama untuk jaringan transmisi dua arah CATV besar dan menengah.
Karakteristik kinerja
■ Lebih mudah untuk melakukan debug karena filter dupleks plug-in, equalizer dan attenuator tetap, tap output plug-in, dan port deteksi on-line yang ilmiah dan masuk akal.
■ Sirkuit kontrol AGC kinerja tinggi yang dirancang optimal dan optimal, menjadikan kontrol lebih presisi dan operasi sinyal lebih stabil.
■ Amplifier trunk CATV dengan jalur balik dapat terus bekerja dalam waktu lama dengan stabil di bawah kondisi lingkungan luar yang buruk, karena perumahan tahan air aluminium, keandalan catu daya switching yang tinggi, dan sistem proteksi petir yang ketat.
Parameter Teknik
Barang | Satuan | Parameter Teknis | ||||
Jalur Maju | ||||||
Rentang frekuensi | MHz | 47/85 ~ 860/1003 | ||||
Nilai perolehan (@ FZ110) | dB | 30 | 34 | 36 | 38 | |
Min gain penuh (@ FZ110) | dB | ≥30 | ≥34 | ≥36 | ≥38 | |
Level Input yang Diperingkat | dBμV | 72 | ||||
Nilai Tingkat Output | dBμV | 106/108 | ||||
Kerataan In Band | dB | ± 0,75 | ||||
Gambar Kebisingan | dB | ≤ 10 | ||||
Mengembalikan kerugian | dB | ≥ 16 | ||||
ATT | dB | 1-18 (Tetap, 1dB loncatan, dapat dipilih) | ||||
EQ | dB | 1-15 (Tetap, 1dB loncatan, dapat dipilih) | ||||
C / CTB | dB | ≥67 | Kondisi pengujian: 79 saluran. | |||
C / CSO | dB | ≥69 | ||||
AGC Pilot Frequency | MHz | 168.25 (Atau ditentukan oleh pengguna) | ||||
Karakteristik AGC | dB | ± 4 (input) / artinya0.5 (output) | ||||
Keterlambatan Grup | ns | ≤ 10 (112,25 MHz / 116,68 MHz) | ||||
Rasio Signal to Hum | % | <> | ||||
Dapatkan Stabilitas | dB | -1.0 ~ +1.0 | ||||
Jalur Kembali | ||||||
Rentang frekuensi | MHz | 5 ~ 42/65 | ||||
Nilai Perolehan (@ FZ110) | dB | 12 | 16 | 20 | 24 | |
Level Output Maks | dBμV | ≥ 110 | ||||
Kerataan In Band | dB | ± 0,75 | ||||
Gambar Kebisingan | dB | ≤ 12 | ||||
Mengembalikan kerugian | dB | ≥ 16 | ||||
Rasio Antar modulasi Pengangkut Orde Kedua | dB | ≥ 52 | Kondisi pengujian: tingkat output 110dBμV, | |||
Keterlambatan Grup | ns | ≤ 20 (57MHz / 59MHz) | ||||
Rasio Signal to Hum | % | <> | ||||
Karakteristik Umum | ||||||
Impedansi Karakteristik | Ω | 75 | ||||
Port Uji | dB | -20 ± 1 | ||||
Tegangan daya | V | A ： AC （135 ~ 250） V ； B ： AC （35 ~ 90） V | ||||
Tegangan Menahan Impuls (10 / 700μs) | kV | > 5 | ||||
Konsumsi daya | W | 22 | ||||
Dimensi | mm | 260 （L） ╳ 200 （W） ╳ 130 （H） | ||||
Paket
