Kabel bocor 50 ohm

Kabel bocor 50Ohm terlaris memiliki model berikut: 1\/2 "C, 7\/8" C, 1-1\/4 "C, {{8}\/8" C, 1\/2 "D, 7\/8" D, {{14}\/4 "D, {{16}\/8" 1-1\/4 "h.

Kirim permintaan

perkenalan produk

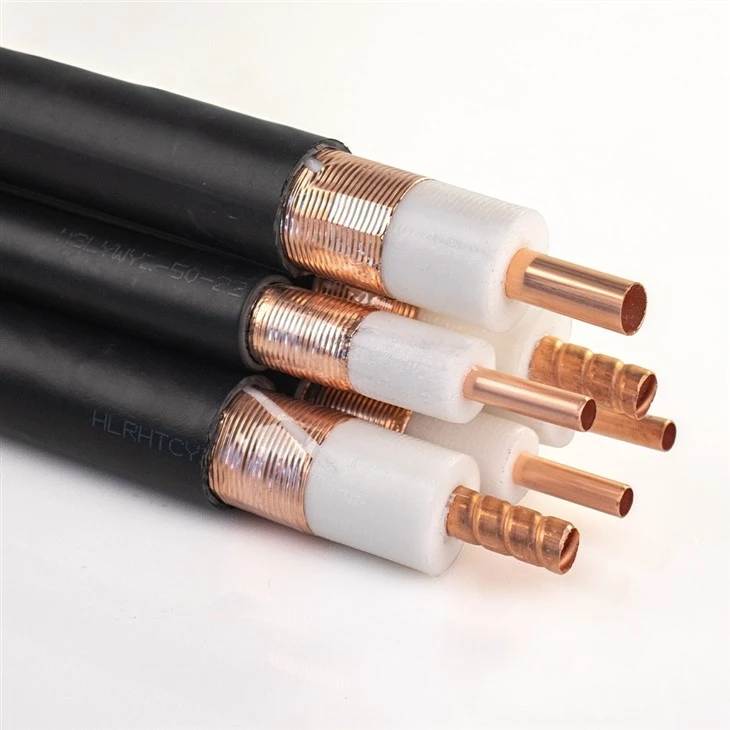

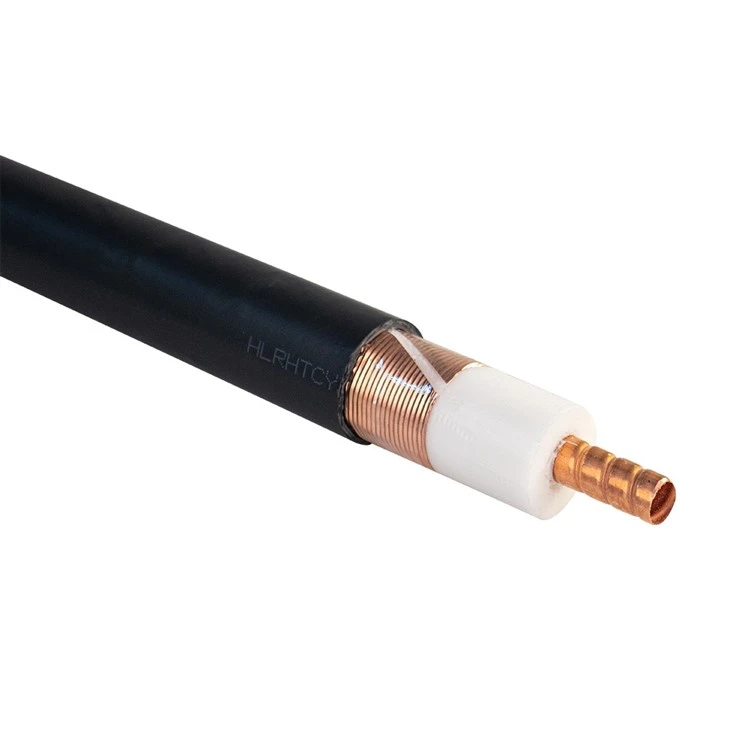

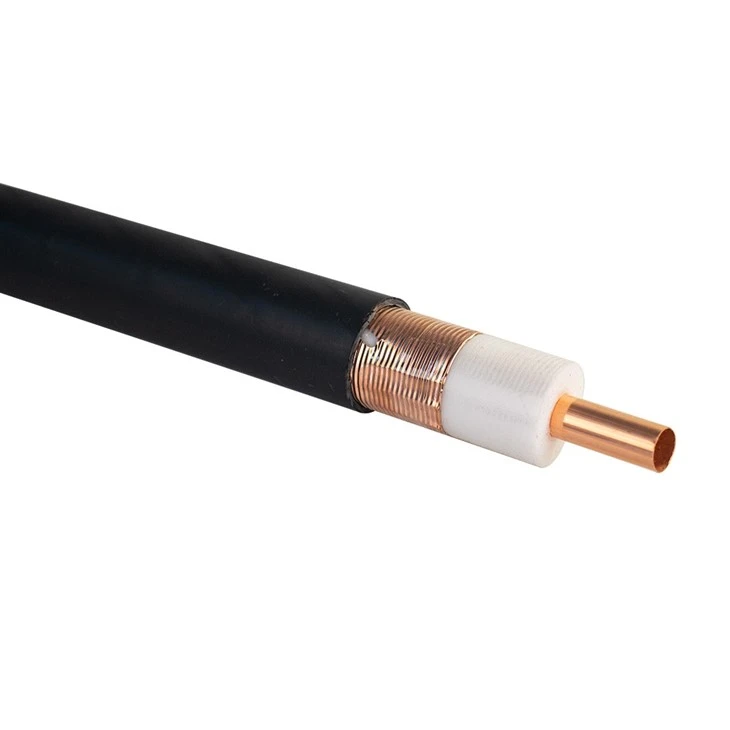

Kabel bocor 50 ohm

Kabel koaksial bocor memiliki fungsi transmisi sinyal dan antena. Dengan mengendalikan pembukaan konduktor luar, energi energi elektromagnetik terkontrol dapat dipancarkan secara seragam dan diterima di sepanjang garis, menutupi area buta medan elektromagnetik, dan

mencapai tujuan komunikasi seluler yang lancar.

Kabel bocor 50Ohm terlaris memiliki model berikut: 1\/2 "C, 7\/8" C, 1-1\/4 "C, {{8}\/8" C, 1\/2 "D, 7\/8" D, {{14}\/4 "D, {{16}\/8" 1-1\/4 "h.

leaky cable-1

Aplikasi Kabel Bocor 50 Ohm:

1. Komunikasi seluler di gedung, terowongan dan kereta bawah tanah (GSM, PCN\/ PCS, DECT ...)

2. Komunikasi di gedung bawah tanah, seperti tempat parkir, ruang bawah tanah dan tambang

3. Transmisi FM Band (88-108 MHz) Informasi di terowongan jalan raya

4. Penerusan sinyal alarm nirkabel di terowongan jalan raya

5. Transmisi sinyal ponsel di terowongan jalan raya

6. Transmisi sinyal di kereta bawah tanah atau kereta bawah tanah

leaky cable-3

Parament Produk

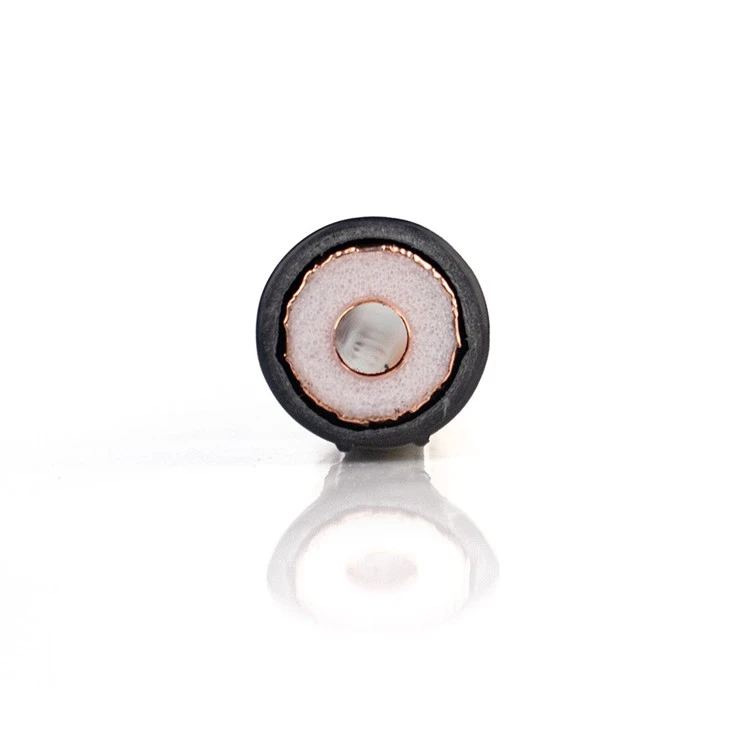

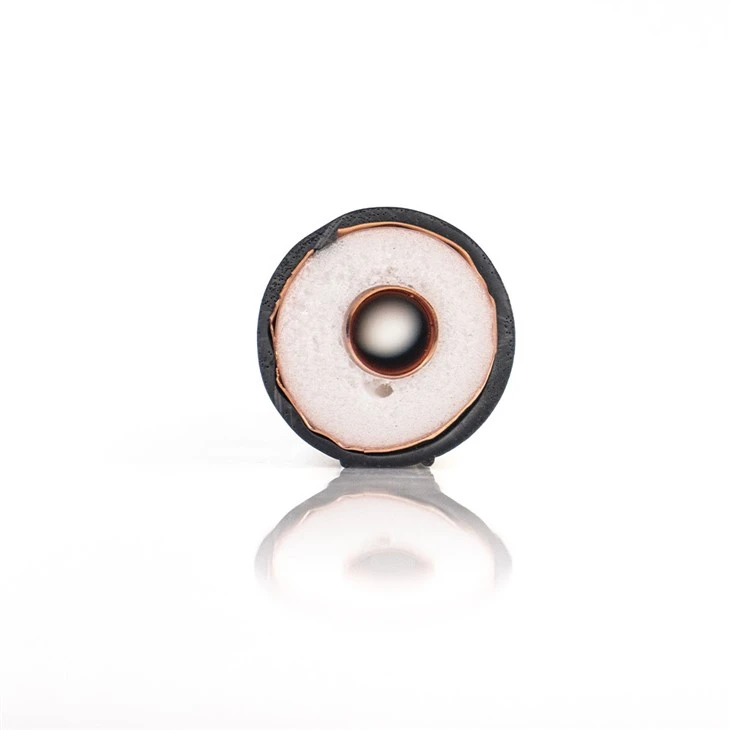

Konstruksi Speciﬁkation(mm)		1/2"C	7/8"C	1-1/4"C	1-5/8"C
① Konduktor Dalam	1\/2 "C: Tembaga berpakaian aluminium 7\/8" C: Tabung tembaga halus 1-1\/4 "c, 1-5\/8" C: Tabung tembaga bergelombang heliks	4.80±0.05	9.30±0.20	13.00±0.20	17.80±0.30
② Dielektrik	Busa pe	12.30±0.20	22.80±0.30	32.50±0.30	42.80±0.30
③ Konduktor luar	Foil tembaga yang tumpang tindih	13.00±0.40	23.50±0.50	33.20±0.50	43.80±0.50
④ jaket	PE atau LSZH	15.50±0.40	27.00±0.50	37.20±0.50	47.60±0.50

Listrik Ciritics & Mekanik dan lingkungan Karakteristik
Impedansi Karakteristik (Ω)		50±2	50±2	50±2	50±2
Kecepatan propagasi (%)		88	89	89	89
Kapasitansi (PF\/M)		76.0	75.0	75.0	75.0
Resistensi isolasi, min (mΩ • km)		10000	10000	10000	10000
Jaket Spark Test Voltage [KV (AC)]		8	8	10	10
Tegangan isolasi [kV (dc, 1 menit)]		6	10	10	15
Frekuensi Operasi (MHZ)		5-2700	5-2700	5-2700	5-2700
Frekuensi operasi optimal (MHz)		700-2700	700-2700	700-2700	700-2700
Frekuensi Operasi Terlarang (MHZ)		1085-1150	1085-1150	1085-1150	1085-1150
Frekuensi Operasi Terlarang (MHZ)		2170-2300	2170-2300	2170-2300	2170-2300
VSWR MAX	75-150 MHz	1.30	1.30	1.30	1.30
	300-500 MHz	1.30	1.30	1.30	1.30
	800-960 MHz	1.30	1.30	1.30	1.30
	1700-2025 MHz	1.40	1.30	1.30	1.30
	2110-2170 MHz	1.40	1.30	1.30	1.30
	2300-2400 MHz	1.40	1.30	1.30	1.30
	2500-2700 MHz	1.40	1.30	1.30	1.30
Jari -jari lentur tunggal (mm)		75	150	200	400
Jari -jari lentur berulang (mm)		150	250	400	500
Torsi Bending (N • M)		13.5	14.9	15.5	16.0
Kekuatan tarik (n)		1000	1490	1550	3300
Jarak tetap yang direkomendasikan (m)		0.8-1	0.8-1	0.8-1	0.8-1
Jarak ke dinding min (mm)		50	50	50	50
Suhu pemasangan (derajat)	PE	-40~+60	-40~+60	-40~+60	-40~+60
Suhu pemasangan (derajat)	Lszh	-20~+60	-20~+60	-20~+60	-20~+60
Suhu operasi (derajat)	PE	-55~+85	-55~+85	-55~+85	-55~+85
Suhu operasi (derajat)	Lszh	-30~+80	-30~+80	-30~+80	-30~+80

Atenuasi(db/100m) & Kopel Kehilangan(2m,50%/95%) @ 20 derajat
Frekuensi, MHz	DB DB	DB DB	DB DB	DB DB
75	/ /	1.1 64/75	0.7 62/73	0.6 62/73
100	/ /	1.2 60/70	0.8 58/68	0.7 58/68
150	/ /	1.5 66/78	1.0 64/74	0.9 64/74
350	/ /	2.4 76/88	1.6 76/88	1.3 76/90
450	/ /	2.8 82/89	1.9 80/90	1.5 78/88
800	7.2 69/73	3.8 71/74	2.6 71/74	2.1 70/73
900	7.7 68/72	4.1 69/72	2.8 69/72	2.3 69/72
960	8.3 68/71	4.3 69/71	2.9 68/71	2.4 68/71
1800	11.5 65/68	6.5 64/68	4.5 64/68	3.6 64/68
1900	12.3 66/68	6.9 64/68	4.7 64/68	3.9 63/68
2000	12.8 67/70	7.2 63/67	5.0 63/67	4.1 63/67
2100	/ /	7.5 63/68	5.2 63/68	4.3 63/68
2400	15.5 63/66	8.5 62/66	6.2 62/66	5.0 62/66
2600	16.1 64/67	8.9 61/65	7.0 61/65	5.6 61/65
2620	17.2 65/68	9.4 62/66	7.2 61/65	5.8 61/65
2700	18.0 65/69	10.5 62/66	7.6 62/66	6.3 60/66
