1550 pemancar eksternal
Ringkasan
1550 pemancar eksternal menggunakan linearitas tinggi LiNbO3 Modulator eksternal untuk memodulasi sinyal. Ini menghilangkan efek Chirp dari 1550nm laser modulasi langsung. Karena mengadopsi sistem teknologi kontrol yang dioptimalkan & menggunakan bagian kunci kelas atas, indeks kinerja teknik mesin mencapai standar produk maju yang sama di dunia sepenuhnya.

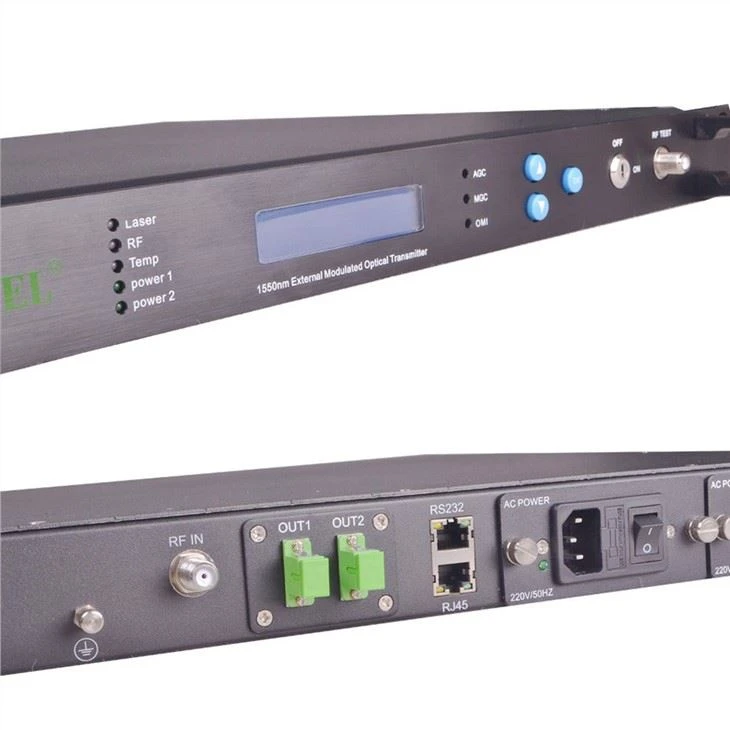

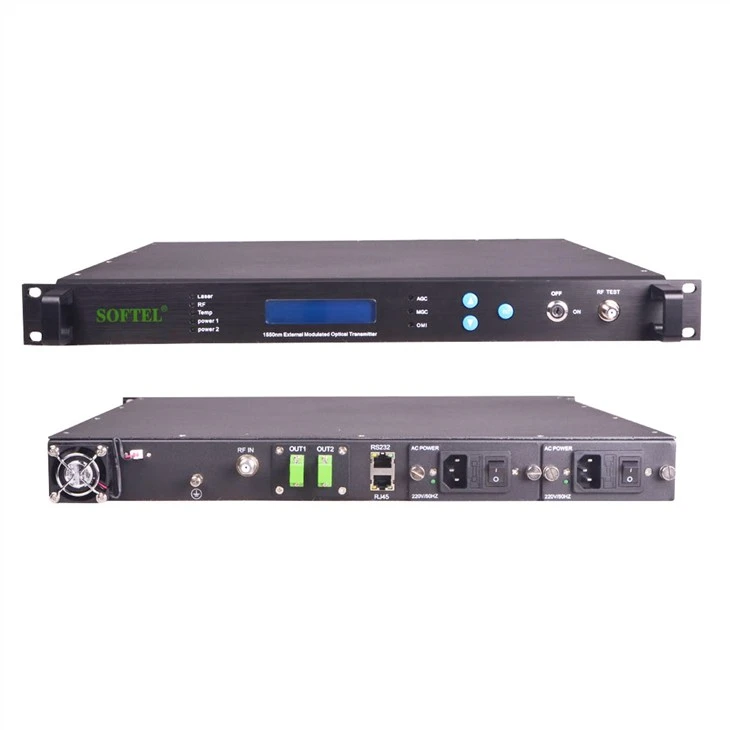

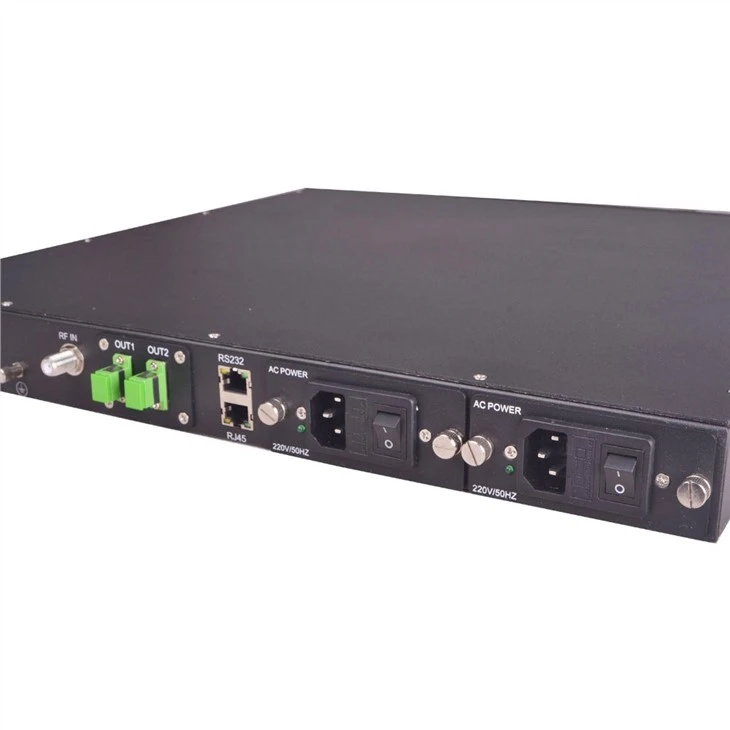

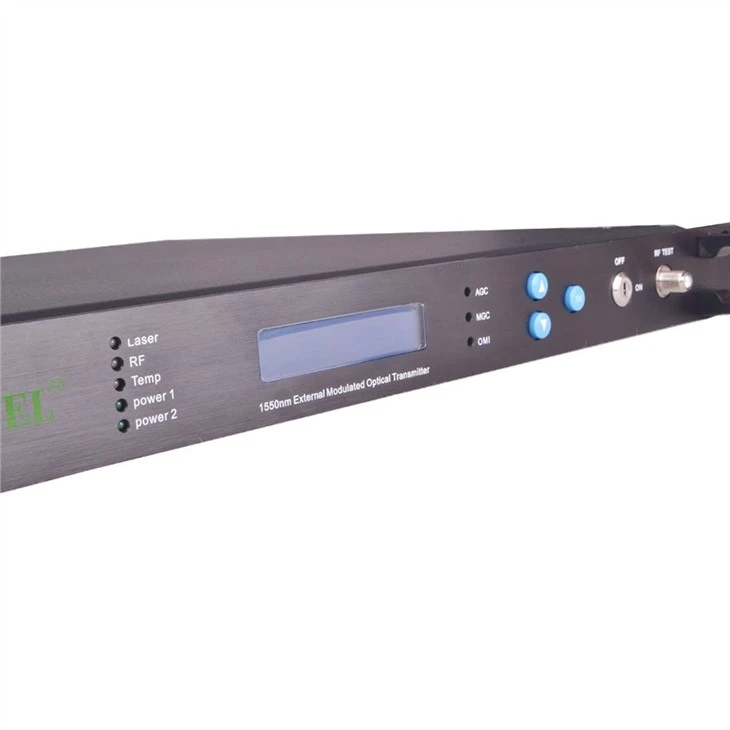

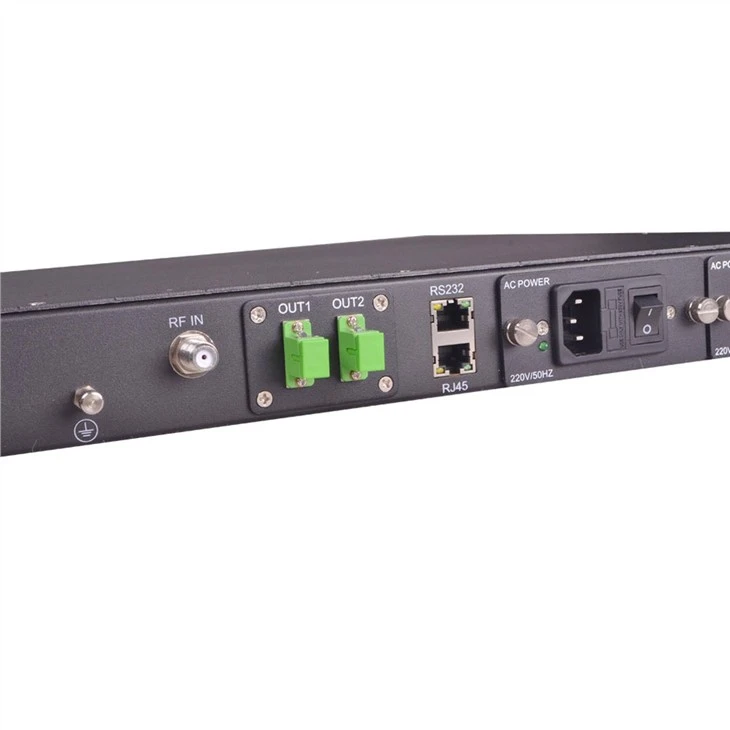

Tampilan pemancar optik
Parameter untuk 1 output
Kinerja | Indeks | Suplemen | |||
Optik Fitur | Panjang gelombang operasi | NM | 1540 ~ 1563 | ||
| ITU-TG. 692 | |||||
| Rentang panjang gelombang yang dapat disesuaikan | NM | ± 1,6 (± 200GHz) | |||
| Mode panjang gelombang yang dapat disesuaikan | ± 0.05 Nm melangkah | ||||
| Linewidth | MHz | ≤ 1 | FWHM (Δλ) | ||
| Rasio penekanan modus samping | DB | ≥ 45 | SMSR | ||
| Intensitas kebisingan setara | (dB/Hz) | ≤-160 | RIN (20 ~ 1000MHz) | ||
| Daya output | DBm | 1 × 5 | Pilihan 1 × 3, 1 × 6, 1 × 7 | ||
| Kehilangan kembali | DB | ≥ 55 | |||
| konektor serat optik | SC/APC | Opsional FC/APC, LC/APC | |||
Rf Fitur | Bandwidth kerja | MHz | 47-862 | 47 ~ 1000, 47 ~ 1080 opsional | |
| Tingkat input | (dBmV) | 18 ~ 28 | Agc | ||
| Kerataan | DB | ≤ ± 0,75 | 45 ~ 862MHz | ||
| ≤ ± 1,5 | 862 ~ 1000MHz (opsional) | ||||
| Kehilangan kembali | DB | > 16 | |||
| Impedansi input | Ω | 75 | |||
| Port RF | F-perempuan | ||||
Link Fitur | Mentransmisikan saluran | PAL-D/60CH PAL-D/99CH | |||
| CNR1 | DB | ≥ 52 | ≥ 50,5 | Kembali ke belakang | |
| CNR2 | DB | ≥ 50,5 | ≥ 49 | 50Km serat optik, 0dBm menerima | |
| CTB | DB | ≤-65 | ≤-65 | ||
| Cso | DB | ≤-65 | ≤-65 | ||
| SBS menahan | DBm | 13 | |||
| Fitur Umum | Antarmuka manajemen jaringan SNMP | RJ45 | |||
| Antarmuka komunikasi | RS232 | ||||
| Catu daya | VAC | 90 ~ 265 | 50/60Hz | ||
| VDC | -48 | 30 ~ 72 | |||
| Konsumsi daya | W | ≤ 50 | Pekerjaan kekuatan tunggal | ||
| Temp operasi. | (° C) | 0 ~ 50 | Mesin temp. kontrol secara otomatis | ||
| Penyimpanan temp. | (° C) | -40 ~ 85 | |||
| Kelembaban relatif operasi | (%) | 5 ~ 95 | |||
| Ukuran | (") | 19 × 14.5 × 1.75 (W) x (D) x (H) | |||
Parameter untuk 2 output
Kinerja | Indeks | |
| Panjang gelombang ADJ. Range | NM | ± 1,6 (± 200GHz) |
| Panjang gelombang ADJ. mode | ± 0.05 Nm melangkah | |
| Rasio penekanan modus samping | DB | ≥ 45 |
| Intensitas kebisingan setara | (dB/Hz) | ≤-160 |
| Tingkat input | (dBmV) | 18 ~ 28 |
| Impedansi input | Ω | 75 |
| Konektor RF | F-perempuan | |
| SNMP NM antarmuka | RJ45 | |
| Antarmuka komunikasi | RS232 | |
| Linewidth | MHz | Typ. = 0,65 |
| Daya output | DBm | 2 * 3, 2 * 5, 2 * 6, 2 * 7, 2 * 9, 2 * 10, 2 * 11 opsional |
| Kehilangan kembali | DB | ≥ 50 |
