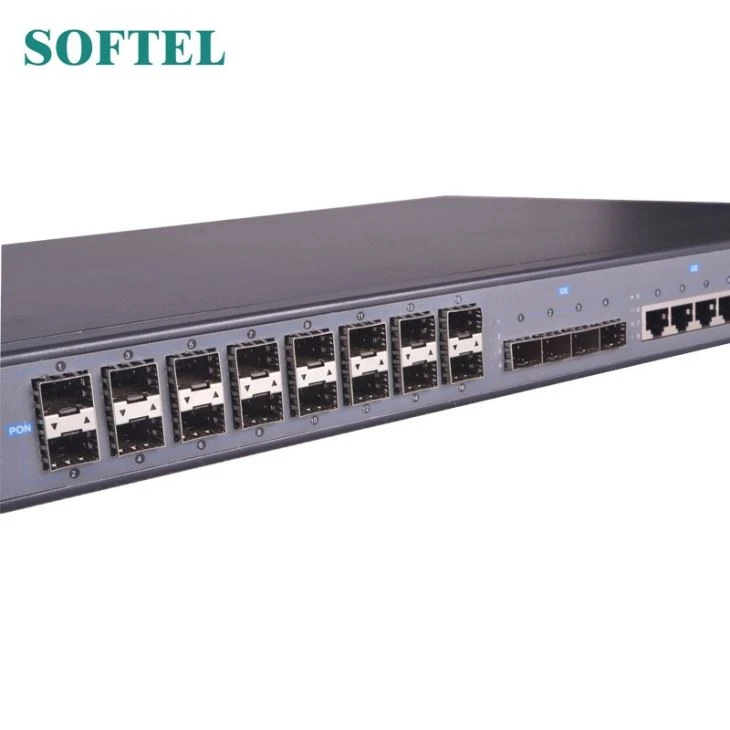

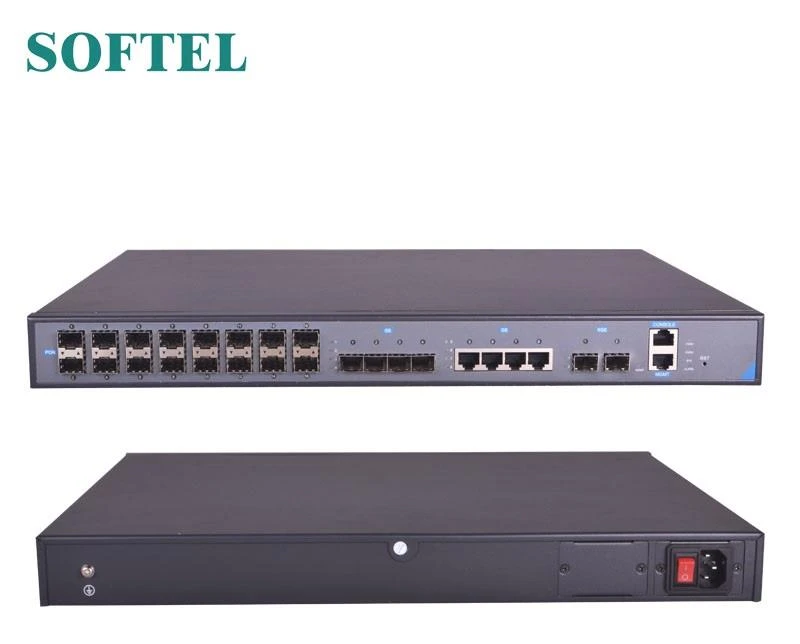

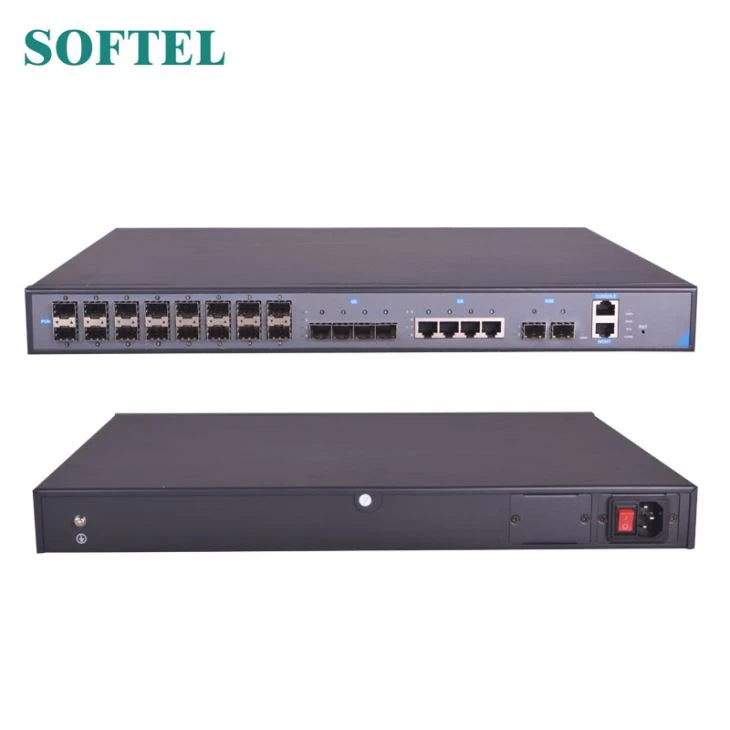

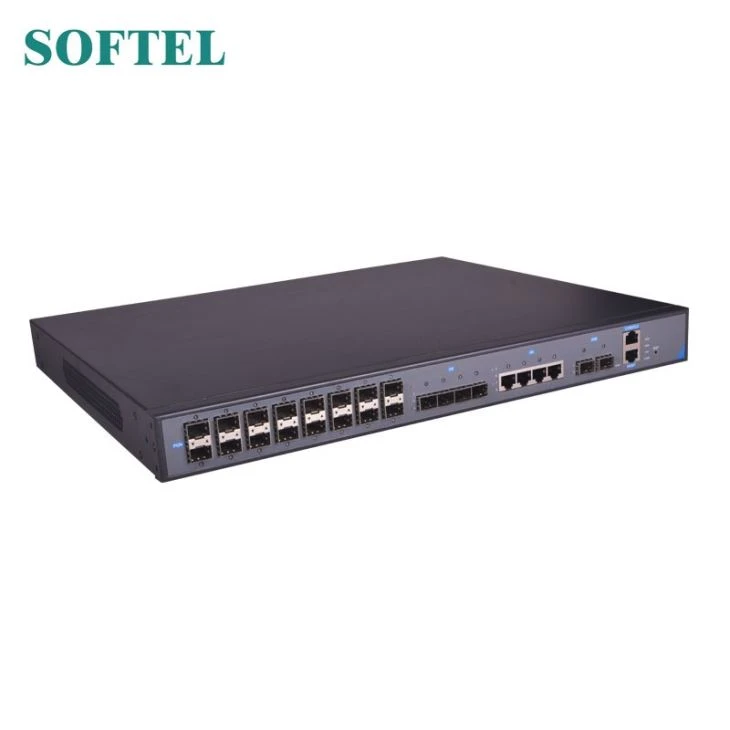

16 Pon Port EPON OLT

Casis

Rak

1U 19 inci kotak standar

Port Uplink

QTY

10

Tembaga

10/100 / 1000M auto-negotiable, RJ45: 4 pcs

Antarmuka optik

4 GE

Antarmuka uplink 10Gb

2 * 10Gb

Port PON

QTY

16

Antarmuka Fisik

Slot SFP

Jenis Konektor

1000BASE-PX20+

Rasio pemisahan maksimum

1:64

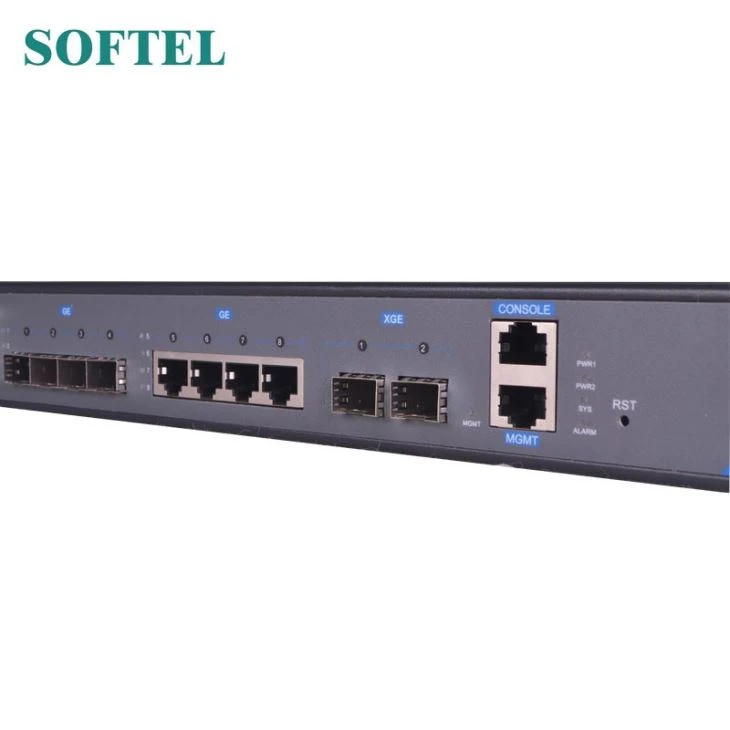

Port Manajemen

1 * 100BASE － TX outband port; Port 1CONSOLE

Spesifikasi Pelabuhan PON

Jarak transmisi

20 KM

Kecepatan port PON

1.25Gbps simetris

Panjang gelombang

TX 1490nm, 1310nm RX

Penyambung

SC / PC

Jenis serat

9 / 125μm SMF

TX Power

+2.5 ～ +7dBm

Sensitivitas Rx

-27dBm

Daya Optik Kejenuhan

-6dBm

10Gb SFP + Spesifikasi Port

Jarak transmisi

10 KM

Kecepatan port PON

8.5-10.51875Gbps

Panjang gelombang

1310nmTX, 1310nmRX

Penyambung

LC

Jenis serat

Mode tunggal dengan serat ganda

TX Power

-8.2 ~ +0.5 dBm

Sensitivitas Rx

-12.6dBm

Mode Manajemen

SNMP, Telnet, mode manajemen CLI.

Fungsi Manajemen

Deteksi Kelompok Kipas
Pemantauan Status Port dan manajemen konfigurasi;
Konfigurasi sakelar layer-2 seperti Vlan, Trunk, RSTP, IGMP, QOS, dll;
Fungsi manajemen EPON: DBA, otorisasi ONU, ACL, QOS, dll;
Konfigurasi dan manajemen ONU online
Manajemen pengguna
Manajemen alarm

Layer-dua Switch

Mendukung port VLan dan protokol Vlan
Dukungan Vlan tag / Untag, transmisi transparan vlan;
Mendukung 4096 VLAN
Mendukung 802.3dd trunk
RSTP
QOS berdasarkan port, VID, TOS dan alamat MAC
Mengintip IGMP
Kontrol aliran 802.x
Statistik dan pemantauan stabilitas pelabuhan

Fungsi EPON

Mendukung pembatasan kecepatan berbasis port dan kontrol bandwidth;
Sesuai dengan Standar IEEE802.3ah
Hingga 20km Jarak transmisi
Mendukung enkripsi data, penyiaran grup, pemisahan port Vlan, RSTP, dll.
Mendukung Alokasi Bandwidth Dinamis (DBA)
Mendukung penemuan otomatis ONU / Deteksi tautan / peningkatan perangkat lunak dari jauh;
Mendukung divisi VLAN dan pemisahan pengguna untuk menghindari badai siaran;
Mendukung berbagai konfigurasi LLID dan konfigurasi LLID tunggal. Pengguna yang berbeda dan layanan yang berbeda dapat memberikan QoS yang berbeda melalui saluran LLID yang berbeda.
Mendukung fungsi alarm mati, mudah untuk deteksi masalah tautan
Mendukung fungsi tahan badai penyiaran
Mendukung isolasi port antara port yang berbeda
Mendukung ACL dan SNMP untuk mengonfigurasi filter paket data secara fleksibel
Desain khusus untuk pencegahan kerusakan sistem untuk mempertahankan sistem yang stabil
Mendukung perhitungan jarak dinamis pada EMS online
Mendukung RSTP, Proxy IGMP

Dimensi

440 * 350 * 44 (mm * mm * mm）

Bobot

6kg

Sumber Daya listrik

220VAC

AC: 90V ～ 240V ， 47 / 63Hz

-48DC

DC: -36V ～ -72V

Konsumsi daya

70W

Lingkungan operasi

Suhu kerja

0～50℃

Suhu penyimpanan

-40～85℃

Kelembaban relatif

5 ～ 90% (tanpa kondensasi)
