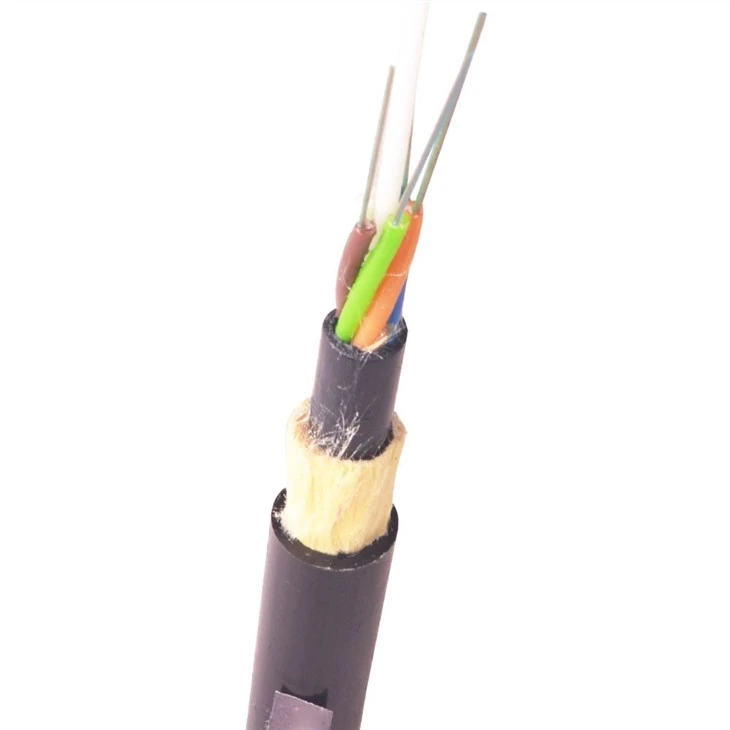

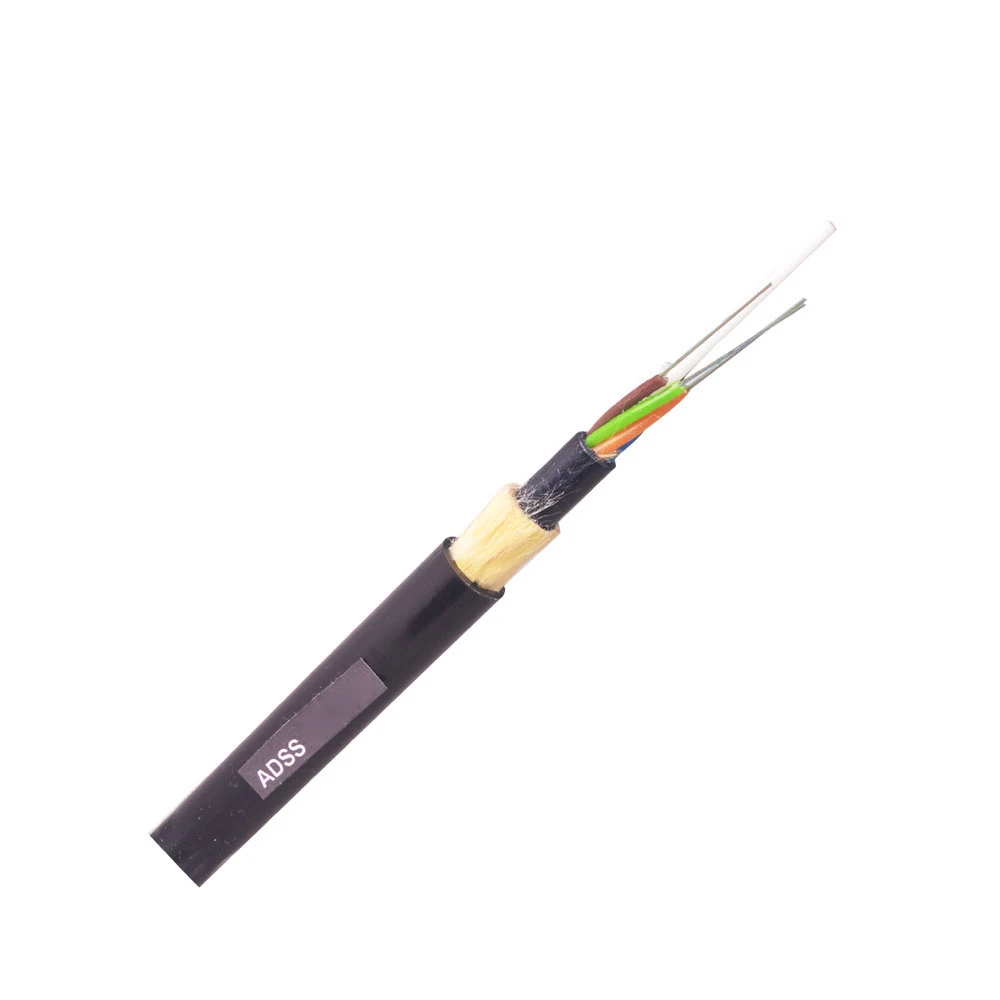

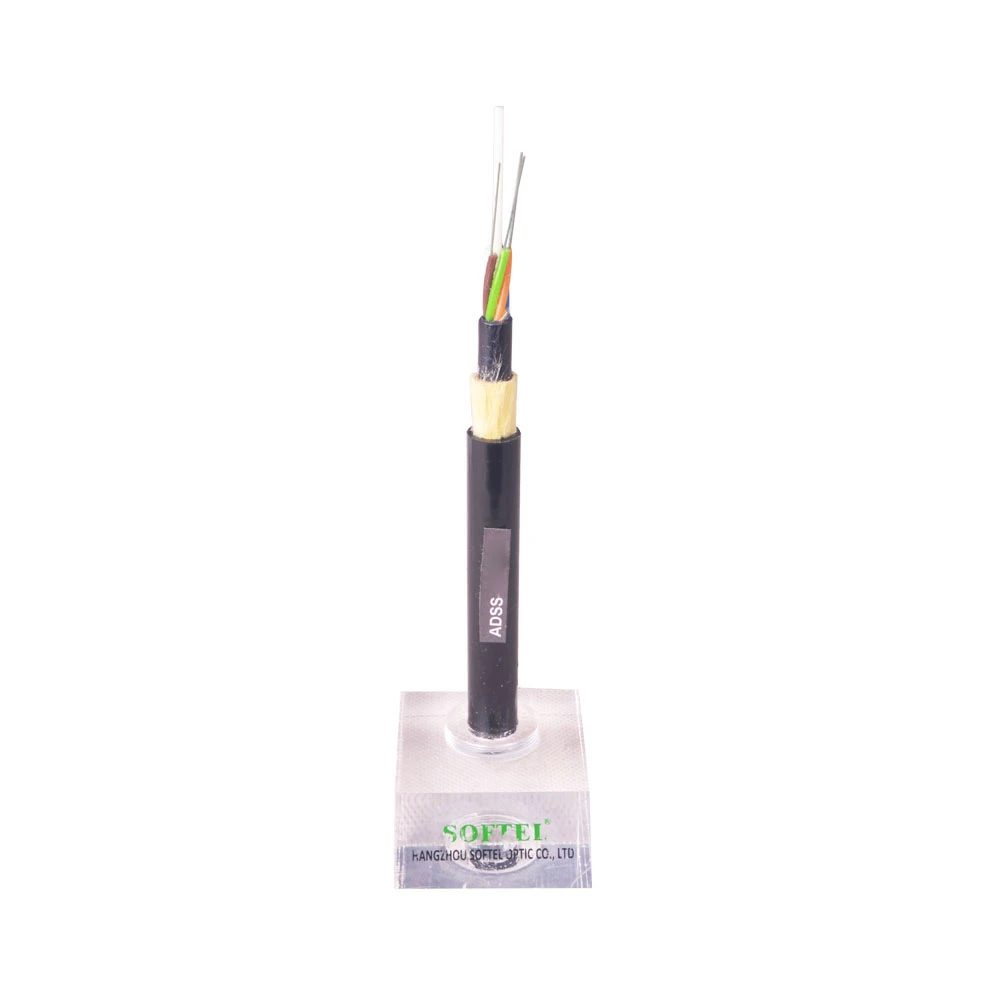

ADSS Kabel Optik Udara Luar Ruangan
ADSS kabel optik udara luar ruangan
ADSS merupakan alternatif dari OPGW dan OPAC dengan biaya pemasangan yang lebih rendah. Kabel dirancang agar cukup kuat untuk memungkinkan panjang hingga 700 meter dipasang di antara menara penyangga. Kabel ADSS didesain ringan dan berdiameter kecil untuk mengurangi beban pada struktur menara akibat beban kabel, angin, dan es.
Struktur kabel danparameter
SN | Barang | Satuan | Nilai | |||
1 | Jumlah serat | menghitung | 4~24 | 36/48/72 | 96 | 128/144 |
2 | Jumlah serat per tabung | menghitung | 4 | 12 | 12 | 12 |
3 | Jumlah elemen | menghitung | 6 | 6 | 8 | 12 |
4 | Ketebalan selubung luar | mm | 1.7 | 1.7 | 1.7 | 1.7 |
5 | Diameter kabel（±5%） | mm | 10.8 | 11.4 | 13.0 | 16.3 |
6 | Berat kabel（±10%） | kg / km | 83 | 90 | 128 | 199 |
7 | Ketegangan maksimum yang diijinkan | N | 2700 | |||
8 | Naksir jangka pendek | N / 100mm | 1000 | |||
9 | Menjangkau | m | 100 | |||
10 | Kecepatan angin | Km / jam | ≤35 | |||
11 | Ketebalan es | mm | 0 | |||
Catatan: Ukuran mekanis adalah nilai nominal.
Karakteristik OptikKabel
Min. radius lentur untukinstalasi
Statis: 10 x diameter kabel Dinamis: 20 x kabeldiameter
2.2Kisaran suhu aplikasiOperasi: -40℃ ~ +60℃ Instalasi: -10℃ ~ +60℃ Penyimpanan / transportasi: -40℃~ +60℃
GG amp mekanis utama; kinerja lingkunganuji
Barang | Metode Tes | Kondisi Penerimaan |
Kekuatan Tarik IEC 60794-1-2-E1 | -Beban:Maksimum yang diizinkanketegangan -Panjang kabel: sekitar50m -Waktu buka:1 menit | -Ketegangan serat£0.33% -Tidak ada serat yang putus dan tidak ada selubungkerusakan. |
Uji Hancurkan IEC 60794-1-2-E3 | -Beban: Jangka pendekmenghancurkan -Waktu buka:1 menit | -Perubahan kerugian£0,1dB@1550nm -Tidak ada serat yang putus dan tidak ada selubungkerusakan. |
