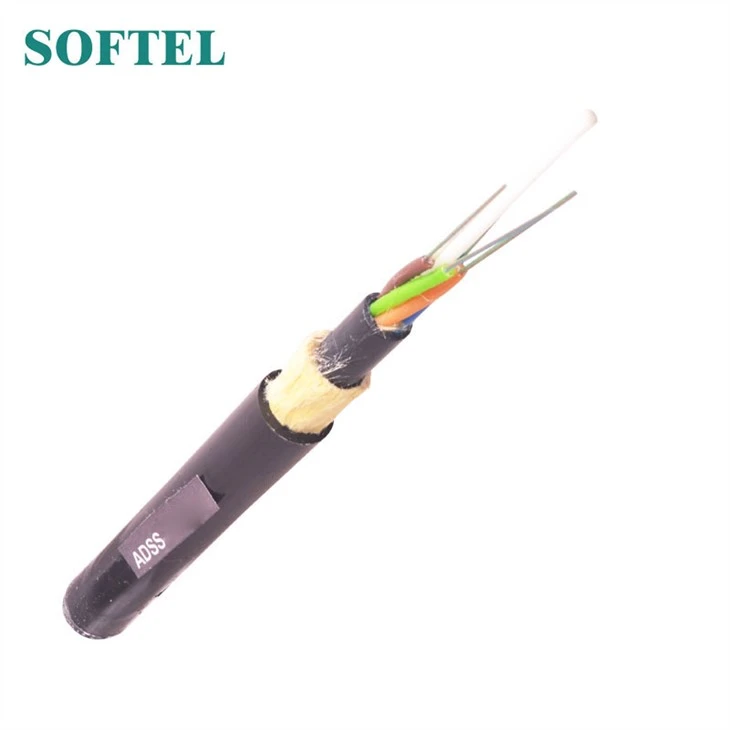

Kabel Optik Iklan

Kabel Optik Iklan adalah gaya tabung longgar, kabel serat optik dengan anggota kekuatan pusat FRP

Kirim permintaan

perkenalan produk

Kabel Optik Iklan

Adss Optical Cable

Ikhtisar produk Kabel Optik Iklan

Konstruksi tabung longgar, tabung diisi jeli, elemen (tabung dan pengisi bila perlu) diletakkan di sekitar anggota kekuatan pusat non-logam, benang poliester yang digunakan untuk mengikat inti kabel, pita pengunci air membungkus inti kabel, benang aramid diperkuat, 1 tali pengaman dan selubung luar PE.

Adss Optical Cable 2

Serat& kode tubecolordariKabel Optik Iklan

Tidak	1	2	3	4	5	6
Warna	Biru	jeruk	hijau	cokelat	Batu tulis	putih
Tidak	7	8	9	10	11	12
Warna	Merah	Hitam	Kuning	Ungu	Merah Jambu	Aqua

Adss Optical Cable 3

Parameter produk Kabel Optik Iklan

SN	Barang	Satuan	Nilai
1	Jumlah serat	menghitung	24
2	Jumlah serat per tabung	menghitung	6
3	Struktur kabel	menghitung	1+6
4	Ketebalan selubung luar	mm	Nominal 1.7
5	Diameter kabel (± 5%)	mm	11.0
6	Berat kabel (± 10%)	kg / km	88
7	Izin maksimum	N	4000
8	Naksir jangka pendek	N / 100mm	1000
9	Menjangkau	m	≤100
10	Kecepatan angin	km / jam	60~140
11	Ketebalan es	mm	0
12	Pemasangan melorot	%	≥1.0

Karakteristik Kabel Optik Iklan

3.1 Min. Radius tekuk untuk pemasangan

Statis: Diameter kabel 10x

Dinamis: diameter kabel 20x

3.2 Kisaran suhu aplikasi

Operasi: -20 ℃ ~ +60 ℃

Instalasi: -10 ℃ ~ +60 ℃

Penyimpanan / transportasi: -20 ℃ ~ +60 ℃

3.3 Amp&mekanis utama; uji kinerja lingkungan

Barang

TEstMethod

Kondisi Penerimaan

Kekuatan tarik

IEC 60794-1-2-E1

- Beban: Tunjangan maksimum

- Panjang kabel: sekitar 50m

- Waktu buka: 1 menit

- Ketegangan serat £ 0,33%

- Tidak ada serat yang putus dan tidak ada kerusakan selubung.

Uji Hancurkan

IEC 60794-1-2-E3

- Beban: Naksir jangka pendek

- Waktu buka: 1 menit

- Perubahan kerugian £0.1dB@1550nm setelah pengujian

- Tidak ada serat yang putus dan tidak ada kerusakan selubung.

Ciri-ciri dariKabel Optik Iklan

Informasi G652Dfiber

Diameter bidang mode (1310nm): 9.2mm ± 0.4mm

Diameter bidang mode (1550nm): 10.4mm ± 0.8mm

Potong panjang gelombang serat kabel (lcc): £ 1260nm

Atenuasi pada 1310nm: £ 0,36dB / km

Atenuasi pada 1550nm: £ 0,22dB / km

Kerugian lentur pada 1550nm (100 putaran, radius 30mm): £ 0,05dB

Dispersi dalam kisaran 1288 hingga 1339nm: £ 3,5ps / (nm • km)

Dispersi pada 1550nm: £ 18ps / (nm • km)

Kemiringan dispersi pada panjang gelombang dispersi nol: £ 0,092ps / (nm2 • km)

GG amp mekanis utama; uji kinerja lingkungan

Barang	Metode Tes	Kondisi Penerimaan
Kekuatan tarik IEC 794-1-2-E1	- Beban: Ketegangan jangka pendek - Panjang kabel: sekitar 50m	- Ketegangan serat £ 0,15% - Perubahan kerugian £ 0,1 dB @ 1550 nm - Tidak ada serat yang putus dan tidak ada kerusakan selubung
Uji Hancurkan IEC 60794-1-2-E3	- Beban: Naksir jangka pendek - Waktu buka: 1 menit	- Perubahan kerugian £ 0.05dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan selubung.
Uji Dampak IEC 60794-1-2-E4	- Titik dampak: 3 - Waktu per poin: 1 - Energi tumbukan: 5J	- Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan selubung.
Uji Siklus Suhu YD / T901-2001-4.4.4.1	- Langkah suhu: +20oC → -40oC → +70oC → +20oC - Waktu per setiap langkah: 12 jam - Jumlah siklus: 2	- Perubahan kerugian £ 0,05 dB / km @ 1550 nm - Tidak ada serat yang putus dan tidak ada kerusakan selubung.
