Serat OTDR

Serat OTDR



Tampilan Produk

Serat OTDR



Optical Time Domain Reflectometer (OTDR) memperoleh dan menganalisis informasi hamburan balik dan cahaya reflektif yang merambat dalam serat, berdasarkan prinsip hamburan balik cahaya dan refleksi Fresnel, untuk mendapatkan panjang, kehilangan, titik kesalahan, kehilangan cahaya kembali, kehilangan konektor dan sebagainya di . Ini adalah alat penting untuk konstruksi, penerapan, dan pemeliharaan kabel optik.

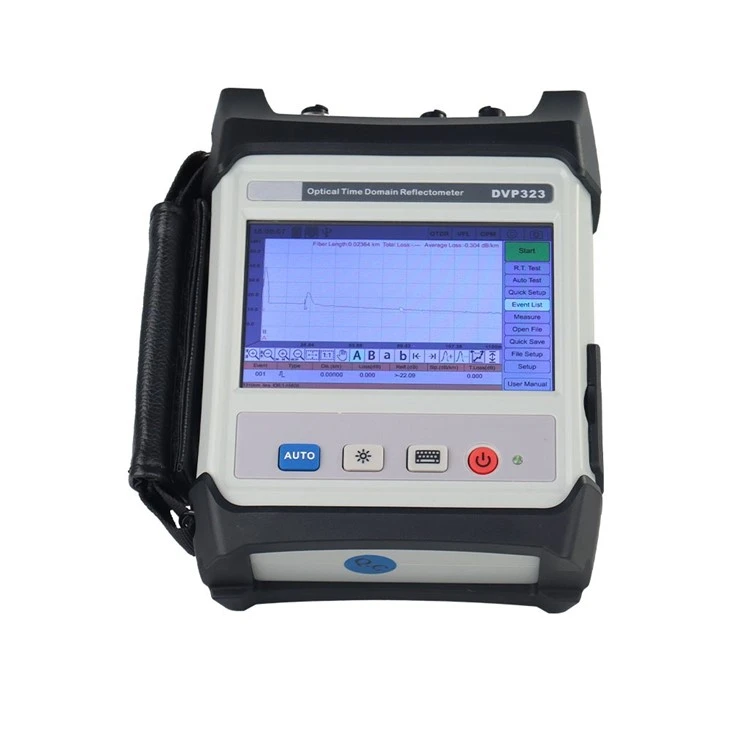

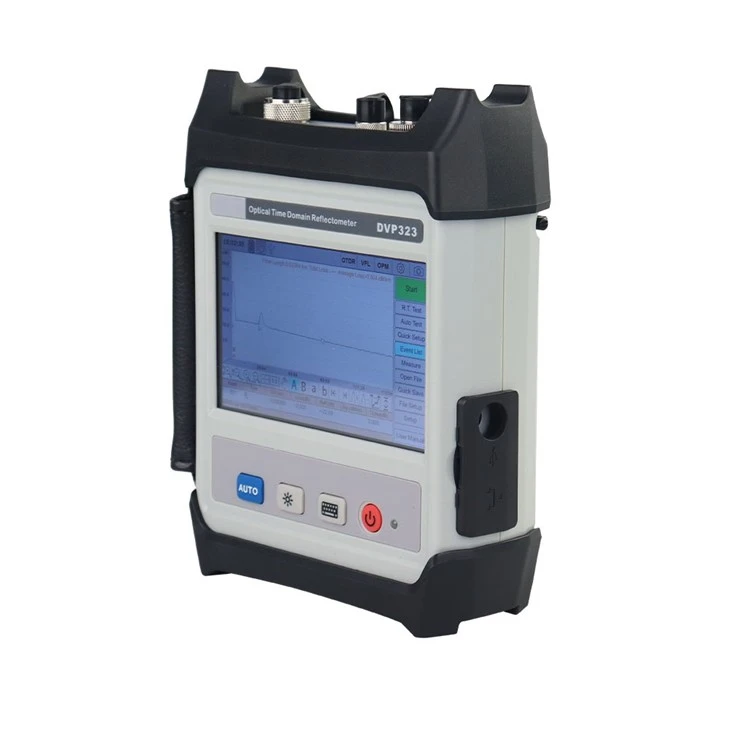

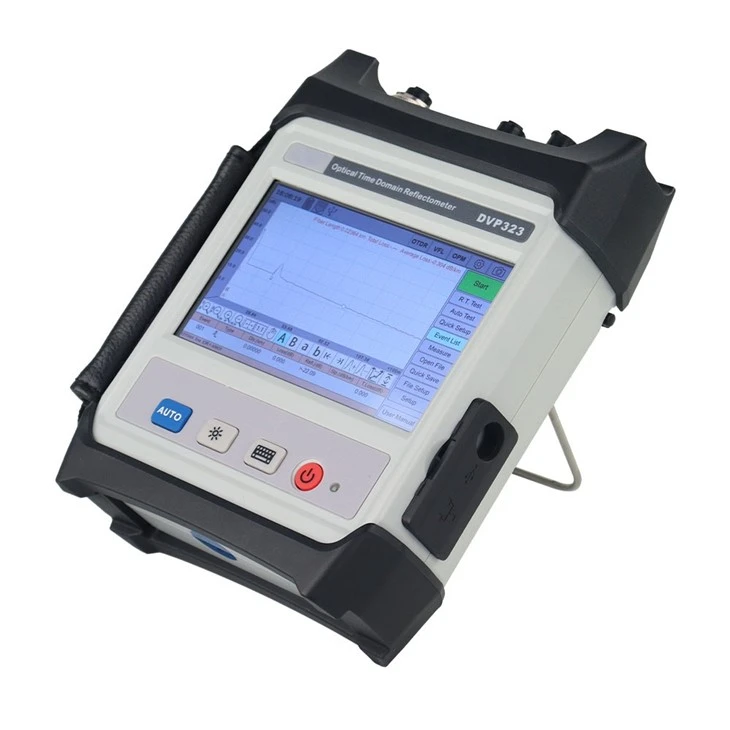

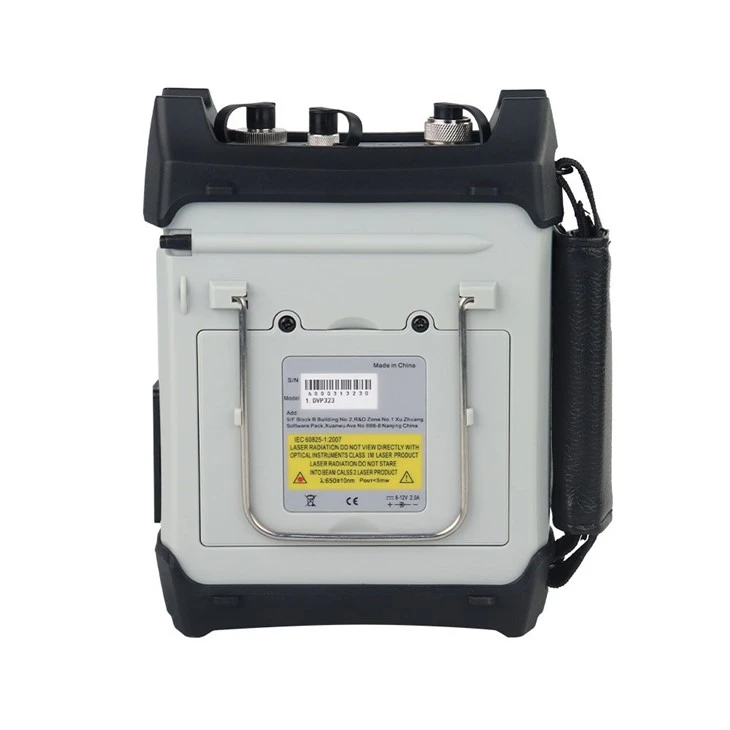

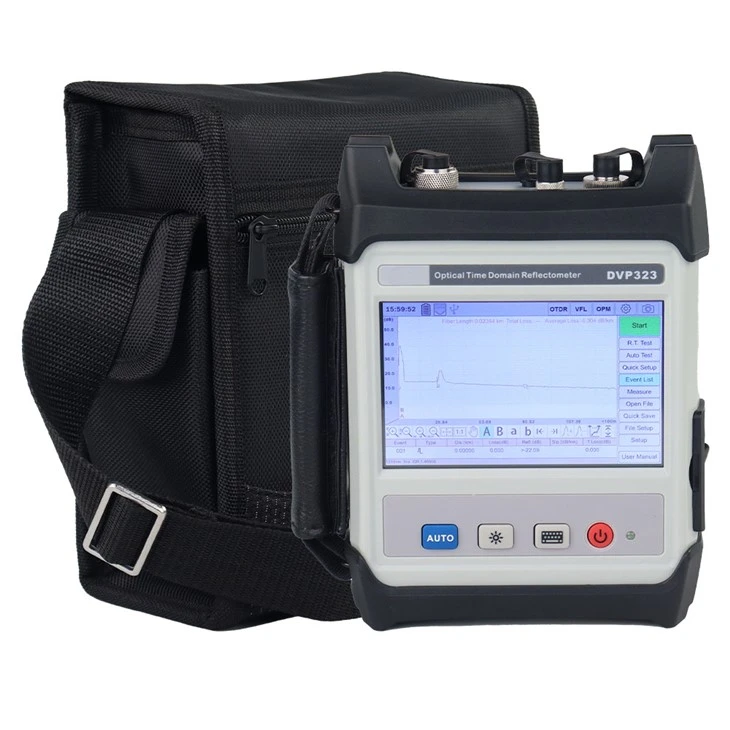

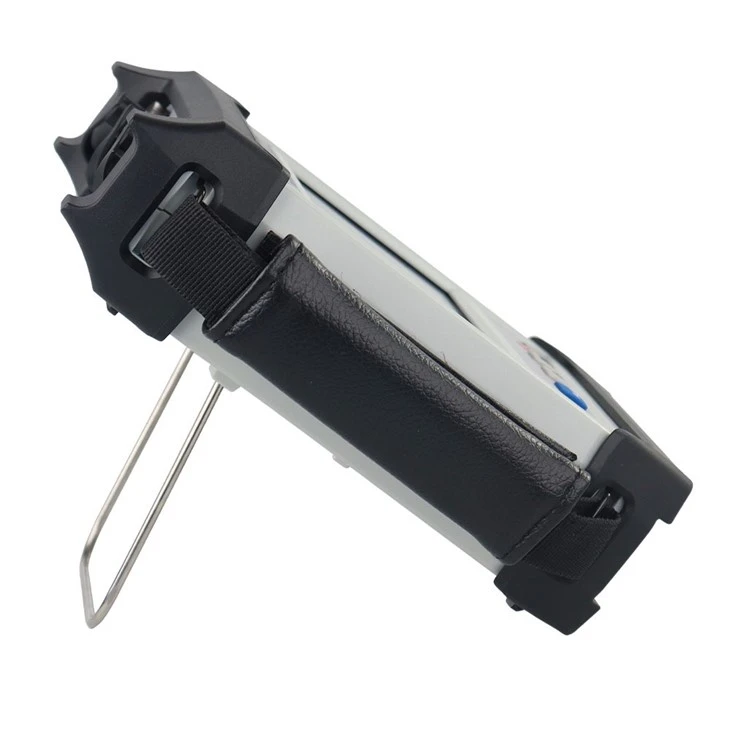

Seri DVP323 merupakan OTDR portabel berperforma tinggi yang dihadirkan pada tahun 2017. Produk seri ini mengadopsi beberapa teknik baru seperti layar sentuh dan analisis real-time. Antarmuka yang dioptimalkan membuat pengoperasian lebih nyaman. Sedangkan OPM dan VFL merupakan aksesoris standar. Ini adalah alat terbaik untuk konstruksi, penerapan, dan pemeliharaan serat.





Fitur



Layar sentuh 5 inci, resolusi array titik tinggi 800×480

Desain struktur kompak, lebih ringan, lebih tipis dan lebih kecil

Performa jarak pendek yang luar biasa; minimum 0,8 juta zona mati peristiwa; zona mati atenuasi minimum 4m

Mendukung rentang dinamis 28dB hingga 36dB dari berbagai tuntutan aplikasi

Desain UE yang nyaman dan cepat

Mendukung OPM dan VFL

Antarmuka data lengkap seperti LAN, USB dan lain sebagainya



Spesifikasi



Model	Panjang gelombang (nm)		Rentang Dinamis (dB)	Peristiwa Zona Mati (m)	Zona Mati Atenuasi (m)
DVP323	1310±20/1550±20		34/32	<3m	<25m
Rentang jarak (Km)		5m-160km
Lebar pulsa (ns)		5ns~20μs(5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs)
Waktu pengukuran		ditentukan pengguna (tautan pintar), dengan fungsi pengukuran waktu nyata
Akurasi jarak (m)		±(1m +0.001%×rentang + resolusi pengambilan sampel)
Akurasi atenuasi		±0,05dB/dB
Batas kerugian (dB)		0.01dB
Resolusi kerugian (dB)		0.001dB
Resolusi pengambilan sampel (m)		0.1m
Poin pengambilan sampel		128000
Penyimpanan data		3000 item



Indikator Lainnya

Tipe LCD	LCD berwarna TFT 5 inci
Adaptor laser	FC/PC, SC/PC (pilihan)
Antarmuka	USB
Baterai	waktu pengisian baterai Li-ion isi ulang bawaan<4 hours working time >8 jam
Kekuatan	Masukan AC : 100~240V , 600mA , 50/60Hz Keluaran DC : 12.0V , 2A
Suhu pengoperasian	0 derajat -40 derajat
suhu penyimpanan	-20 derajat -70 derajat
kelembaban relatif	<80%
berat	<1kg
dimensi (mm)	147mm×190mm×62mm
