Pemecahan Masalah Umum Penerima Optik
Kegagalan penerima optik secara kasar dapat dibagi menjadi tiga kategori: satu adalah kegagalan catu daya, yang lainnya adalah kegagalan perutean kabel optik, dan yang ketiga adalah kegagalan peralatan optik. Ketiga bagian ini saling terhubung satu sama lain dalam keseluruhan sistem transmisi optik. Tidak peduli bagian mana yang gagal, hal itu akan menyebabkan stasiun optik tidak memiliki sinyal, atau terkadang tidak ada sinyal, dan sinyalnya sangat rendah. Berikut ini adalah analisis dan penanganan beberapa kesalahan umum;
Kesalahan 1: Pengguna di bawah stasiun optik terkadang melaporkan sinyal yang terkadang tidak ada.
Analisis dan pengolahan; pertama, periksa situasi catu daya, periksa titik catu daya 220V ke catu daya 60V, dan catu daya ke penerima optik. Semua konektor di bagian saluran ini harus diperiksa dengan cermat. Jika konektor memiliki kontak yang sedikit buruk, hal ini dapat terjadi Pengapian menghasilkan lapisan oksigen, meningkatkan resistansi kontak, dan kemudian menyebabkan penerima optik bekerja sebentar-sebentar. Saat ini, meskipun sinyal berfungsi, kualitasnya sangat buruk. Kedua, periksa landasan stasiun optik. Jika tidak ada grounding atau grounding buruk, atau terlalu dekat dengan kabel terbuka, setelah akumulasi jangka panjang, listrik statis yang kuat juga akan terakumulasi pada untaian baja, yang juga akan menyebabkan kegagalan sinyal pada stasiun optik. Sesekali.
Kesalahan 2: Catu daya stasiun optik normal, tetapi sinyal keluarannya sangat rendah atau tidak ada sinyal.
Analisis dan pengolahan; ketika menghadapi situasi ini, tanyakan terlebih dahulu tentang kondisi sinyal stasiun optik lain yang dibawa oleh pemancar optik front-end. Jika sinyal stasiun optik lain juga sangat rendah atau tidak ada sinyal, maka periksa pemancar di ruang komputer dan status kerja peralatan front-end, jika peralatan front-end normal, perlu dilakukan pemeriksaan. jalur kabel optik dari titik cabang stasiun optik ke ujung depan untuk melihat apakah ada kerusakan dari luar. Jika lingkungan perutean kabel optik sangat rumit, atau pipa bawah tanah dipasang, maka tidak dapat diperiksa secara visual, dan instrumen pengujian perlu digunakan untuk menilai. Misalnya; gunakan fungsi deteksi breakpoint OTDR untuk menemukan posisi sebenarnya dari breakpoint dan memecahkan masalah.
Kesalahan 3, stasiun optik memiliki keluaran, tetapi sinyalnya rendah.
Analisis dan pengolahan; deteksi dari ujung depan ke stasiun optik, sesuai grafik setelah deteksi OTDR, temukan posisi sebenarnya kabel optik dengan redaman besar pada grafik, dan periksa apakah ada diameter cincin kabel optik terdekat yang disebabkan oleh garis terkena atau tersangkut menjadi lebih kecil, dan bahkan kabel serat optik pun terpelintir. Kegagalan ini umumnya hanya perlu mengembalikan kabel optik ke keadaan semula, dan sinyal dapat kembali normal.
Kesalahan 4, penerima optik tidak memiliki keluaran RF.

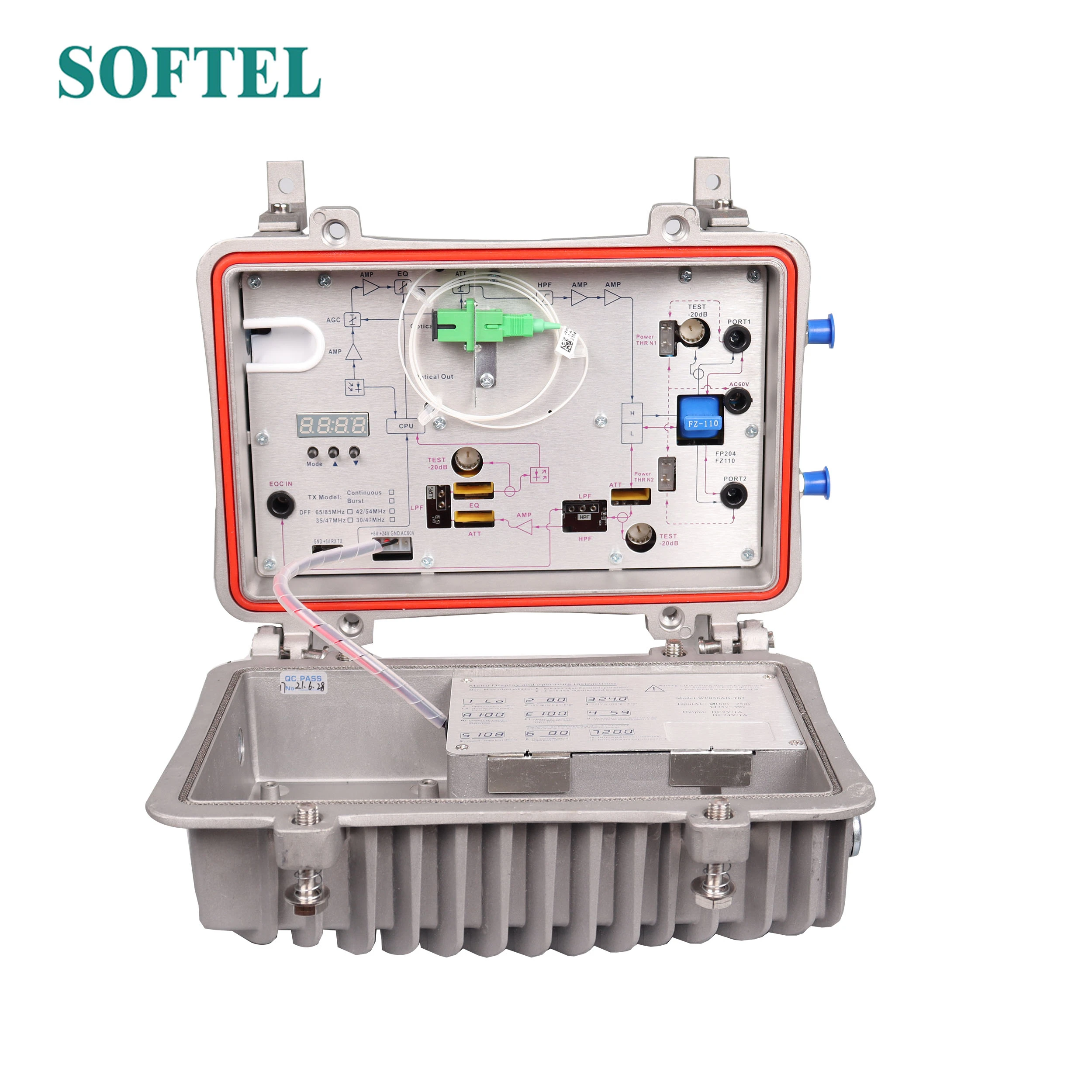

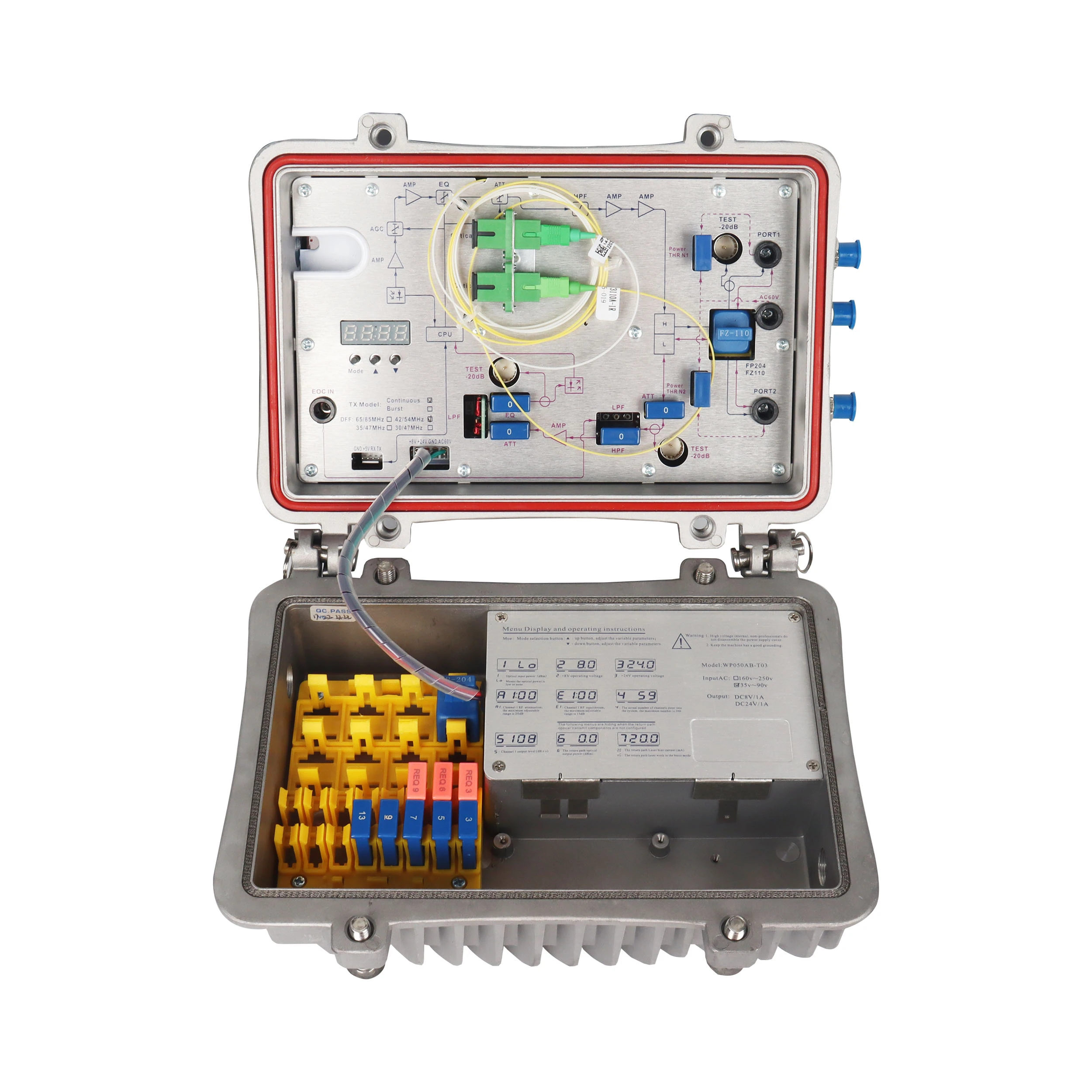

Analisis dan pengolahan; Setelah memeriksa rambut optik, perutean, dan saluran catu daya dalam keadaan normal, maka perlu dilakukan pemeriksaan pada penerima optik itu sendiri. Pertama-tama, hidupkan penerima optik untuk melihat apakah ada air yang masuk, dan apakah ada bau terbakar. Sebab, ketika penerima optik masuk atau menyusup ke dalam air, seiring dengan perubahan suhu di dalam dan di luar mesin, tetesan air kecil akan terbentuk di dalam mesin, yang dapat dengan mudah menyebabkan korsleting pada papan sirkuit dan menimbulkan percikan api. Pada saat ini, akan ada sinyal sesekali, dan setelah jangka waktu tertentu, komponen elektronik akan terbakar, dan tidak akan ada sinyal sama sekali. Kemudian periksa daya penerima optik dan situasi konversi fotolistrik. Penerima optik seri TR memiliki indikator alarm untuk kehilangan sinyal input optik. Jika lampu menyala, berarti daya input lebih rendah dari -6.5dBm. Gunakan multimeter untuk menguji nilai daya masukan sinyal masukan optik pada 5V/mW. Selanjutnya, periksa catu daya pada penerima optik. Kadang-kadang modul penerima optik berfungsi normal, tetapi modul penguat sinyal listrik tidak berfungsi, karena saluran DC yang mensuplai modul penguat rusak. Kegagalan jenis ini sering kali disebabkan oleh putusnya sambungan DC antara bagian atas dan bawah saat casing dikencangkan, atau sekrup casing tidak dikencangkan, sehingga air masuk dan menyebabkan korsleting serta membakar sirkuit.
Kesalahan 5, tingkat keluaran penerima optik rendah.
Analisis dan pengolahan; tiga situasi mungkin terjadi ketika tingkat keluaran penerima optik rendah;
[1] Sinyal high-end dan low-end buruk. Alasan utama kegagalan semacam ini adalah; 1. Kontak yang buruk atau kotoran pada kepala APC serat optik; 2. Resistansi potensiometer atau sisipan penyesuaian penguatan menjadi lebih besar atau kualitasnya tidak baik; 3. Kinerja modul amplifier menurun.
[2] Sinyal high-end normal, dan sinyal low-end buruk. Alasan utama untuk fenomena ini adalah kontak yang buruk yang disebabkan oleh oksidasi dan korosi pada port keluaran, penguatan, dan plug-in penyesuaian keseimbangan. Dan karena rangkaian terbuka pada perangkat pemerataan.
[3] Sinyal low-end normal, dan sinyal high-end buruk. Alasan utamanya adalah: kinerja modul amplifier buruk, nilai Q perangkat inti magnetik frekuensi tinggi menurun, dan komponen internal mesin optik terpengaruh oleh kelembapan. Kedap udara pada penerima optik tipe lapangan harus sering diperiksa untuk mencegah intrusi air hujan.
Kesalahan 6, sinyal keluaran penerima optik menghasilkan modulasi timbal balik dan interferensi moiré.
Analisis dan pengolahan; alasannya adalah penguatan internal terlalu tinggi, tingkat keluaran kelebihan beban, kapasitor decoupling terbuka atau tidak valid, dan pelindungnya buruk. Hal ini dapat dilakukan dengan mengganti sisipan keseimbangan dan kapasitor decoupling. Jika tidak valid, modul amplifier perlu diganti.
Kesalahan 7, tingkat keluaran penerima optik tidak stabil.
Analisis dan pengobatan: Sebagian besar penyebab kegagalan semacam ini adalah plug-in yang longgar dan kontak yang buruk. Sambungan solder dari beberapa komponen terkait lemah, tidak disolder, blok pengatur tegangan, modul amplifier, plug-in penguatan, dan komponen kapasitansi resistansi terkait memiliki kinerja yang buruk, kerja tidak stabil, dll., menyebabkan sinyal keluaran berfluktuasi.
Kesalahan 8: Setelah penerima optik tersambar petir, tingkat keluarannya rendah.
Analisis dan pengolahan; bila saluran luar tersambar petir, biasanya menyebabkan kerusakan pada catu daya penerima optik. Bagian yang mudah rusak adalah penangkal petir, trafo, kapasitor filter, blok pengatur tegangan dan komponen lainnya. Kesalahan yang menyebabkan tingkat keluaran rendah adalah penyumbatan saluran sinyal atau korsleting. Periksa level output modul konversi fotolistrik BGE887BO. Ketika daya optik masukan adalah -1dB (1310nm), levelnya harus sekitar 70dB. Setelah pemerataan dan atenuasi, modul penguat daya masukan BGY785A, tingkat pin keluaran modul penguat adalah 98dB, dihubungkan ke kursi F melalui keluaran distribusi, melepas papan inti, dan menemukan bahwa jalur koneksi antara keluaran F dudukan dan jaringan distribusi telah terbakar, serta insulasi koil distribusi telah terbakar dan mengalami hubungan arus pendek. Putar ulang koil distribusi, solder breakpoint papan sirkuit, dan mesin optik bekerja kembali normal.
Kesalahan 9, sinyal keluaran penerima optik tidak stabil dan berubah secara tidak teratur.
Analisis dan pengolahan; periksa dulu peralatan pemancar cahaya dan penerima cahaya. Hilangkan penyebab perangkat. Menurut survei pengguna, setelah angin kencang, fenomena naik turun ini sering terjadi. Menurut analisis situasi; titik kesalahan lebih mungkin berada pada kotak sambungan. Diperiksa di sepanjang garis, ditemukan kotak penyambung gantung yang banyak berayun saat angin kencang. Dibuka dan diperiksa, ternyata klip yang menekan kabel di dalam kotak kendor, kabel optik dapat berputar, serat optik keluar dari slotnya, dan terlilit pada sekrup pengencang tengah. Saat kabel optik di kedua ujung kotak berputar, serat optik yang dibungkus pada sekrup tengah meregang dan berubah seperti pegas, dan gaya redaman serat optik meningkat sehingga menyebabkan ketidakstabilan sinyal. Tekan kembali kabel optik dan gulung serat optik, dan tingkat keluaran mesin optik normal.
