CAT5E, CAT6, CAT6A, CAT7 dan CAT8 adalah semua kabel Ethernet berputar yang biasa digunakan untuk transmisi data dalam jaringan Ethernet, yang terdiri dari dua atau empat pasang kabel tembaga terisolasi yang dipilin bersama, karenanya nama "Twisted Pair". Desain yang terdampar ini dapat secara efektif mengurangi gangguan elektromagnetik (crosstalk) antara kabel yang berdekatan dan meningkatkan stabilitas transmisi sinyal.
Ini mentransmisikan sinyal listrik melalui kabel tembaga untuk mewujudkan koneksi dan pertukaran data antara perangkat jaringan (seperti komputer, sakelar, router, dll.), Dan merupakan salah satu komponen dasar membangun jaringan area lokal (LAN).
| Jenis | Tingkat maksimum | Bandwidth | 10g jarak transmisi | 40G jarak transmisi | Desain Perisai | Diameter kawat |
|---|---|---|---|---|---|---|
| Cat5e | 1 Gbps | 100 MHz | ❌ Tidak didukung | ❌ Tidak didukung | UTP (tidak ada perisai) | 0.51mm |
| Cat6 | 10 Gbps (55m 内) | 250 MHz | ✅ Kurang dari atau sama dengan 55m | ❌ Tidak didukung | UTP/STP (Opsional) | 0.57mm |
| Cat6a | 10 Gbps | 500 MHz | ✅ 100m | ❌ Tidak didukung | FTP/STP (pelindung ganda) | 0.58mm |
| Cat7 | 10 Gbps | 600 MHz | ✅ 100m | ✅ Kurang dari atau sama dengan 15m | S/FTP (pelindung sepenuhnya independen) | 0.6mm |
| Cat8 | 40 Gbps | 2000 MHz | ✅ 100m | ✅ 30m | S/FTP atau F/FTP (Super Shielding) | 0.65mm |
:
100MHz, 100Mbps
Dengan frekuensi transmisi hingga 100MHz dan dukungan 1000Mbps (gigabit Ethernet) dalam jarak 100 meter, ini adalah versi yang ditingkatkan dari CAT5, dengan peningkatan kemampuan anti-interferensi, cocok untuk kabel jaringan dasar untuk rumah biasa dan kantor kecil, dan biaya lebih rendah.
250MHz, 100Mbps
Frekuensi transmisi meningkat menjadi 250MHz, mendukung 10Gbps (10Gbps Ethernet) dalam jarak 100 meter, tetapi transmisi dalam 55 meter lebih stabil. Ada kerangka silang yang memisahkan empat pasang kabel berputar, yang lebih baik dari CAT5E dalam hal kemampuan crosstalk dan atenuasi, membuatnya cocok untuk kantor perusahaan, transmisi video definisi tinggi dan skenario lainnya dengan persyaratan bandwidth tertentu.
500MHz, 10Gbps
Ditingkatkan CAT6, dengan frekuensi transmisi hingga 500MHz, dukungan stabil 10Gbps dalam jarak 100 meter, dan tidak ada batas jarak transmisi. Ini mengadopsi lapisan pelindung yang lebih tebal atau kerangka yang lebih baik, yang memiliki kemampuan anti-interferensi yang lebih kuat dan cocok untuk lingkungan transmisi berkecepatan tinggi jarak jauh seperti pusat data dan perusahaan besar.
600MHz, 1Gbps

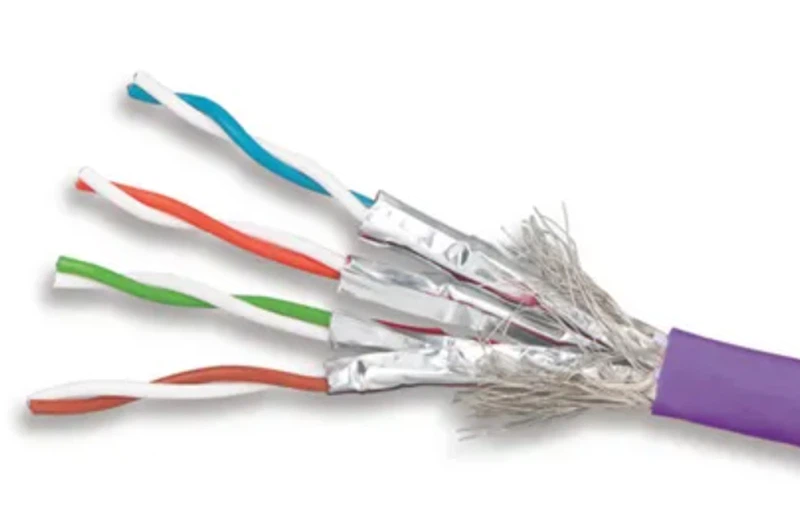

Frekuensi transmisi hingga 600MHz, 10Gbps dalam jarak 100 meter, dan 40Gbps/100Gbps pada jarak pendek (15 meter). Mengadopsi desain yang sepenuhnya terlindung (SFTP), masing-masing pasangan yang dipelintir dan seluruh kabel memiliki lapisan pelindung, yang sangat anti-interferensi dan digunakan dalam bidang profesional dengan persyaratan tinggi untuk stabilitas dan kecepatan jaringan, seperti pusat data besar, kelompok server kelas atas, dll., Yang mahal dan membutuhkan konektor khusus.
2GHz, 40Gbps
Frekuensi transmisi hingga 2000MHz, dapat mendukung 25Gbps/40Gbps pada jarak pendek (dalam 30 meter), saat ini merupakan kinerja terkuat di antara kabel pasangan twisted. Ini mengadopsi desain double-shield (S/FTP), yang secara efektif dapat menahan gangguan elektromagnetik eksternal dan crosstalk internal, dan terutama digunakan dalam koneksi kecepatan tinggi jarak pendek antara server dan sakelar di pusat data, node komputasi awan tinggi, dan skenario lain yang membutuhkan kecepatan ultra-tinggi.
Bagaimana cara memilih kabel jaringan?
| Aplikasi | Jenis yang disarankan | Alasan |
|---|---|---|
| Rumah broadband/rumah pintar | Cat5e/cat6 | Gigabit sudah cukup dan biaya terendah |
| UPERPRISE Office 100 Gigabit Upgrade | Cat6a | Dukungan stabil 100m untuk 100 meter, kinerja biaya terbaik |
| Pusat Data 40G Interkoneksi | Cat8 | 40Gbps dalam 30 meter, kompatibilitas di masa depan |
| Lingkungan interferensi tinggi industri | Cat7 | Sangat anti-interferensi, tetapi membutuhkan konstruksi profesional |
| Video 8K/VR Rendering waktu nyata | Cat6a/cat8 | Persyaratan bandwidth tinggi dan latensi rendah |
1. Peringkat Kemampuan Anti-Jamming: Cat8 ≈ Cat7> Cat6a> Cat6> Cat5e
2. Cat6a dan di atas membutuhkan desain yang terlindung (FTP/STP), dan CAT6 yang tidak dilindungi dapat melambat di lingkungan elektromagnetik yang kompleks.
3. Jangan memilih CAT7/CAT8, antarmuka perangkat (seperti RJ45 vs GG45) dan batasan jarak transmisi dapat menyebabkan limbah.
4. Cat6a saat ini adalah King of Cost Performance, mendukung 10G@100 meter, Poe Power Delivery, streaming 4K/8K, dan hanya 1/3 biaya CAT8.
5. Kawat terlindung (STP/FTP) harus dibumikan, jika tidak lapisan pelindung akan menjadi antena dan memperkenalkan gangguan!
