Penguat Optik EDFA
Penguat Optik EDFA adalah penguat serat dan catu daya yang terintegrasi dalam rak 1RU & 2RU. Ini telah dirancang untuk CATV dan aplikasi jaringan optik pasif (PON) termasuk HFC dan RFoG.
Fitur Penguat Optik EDFA

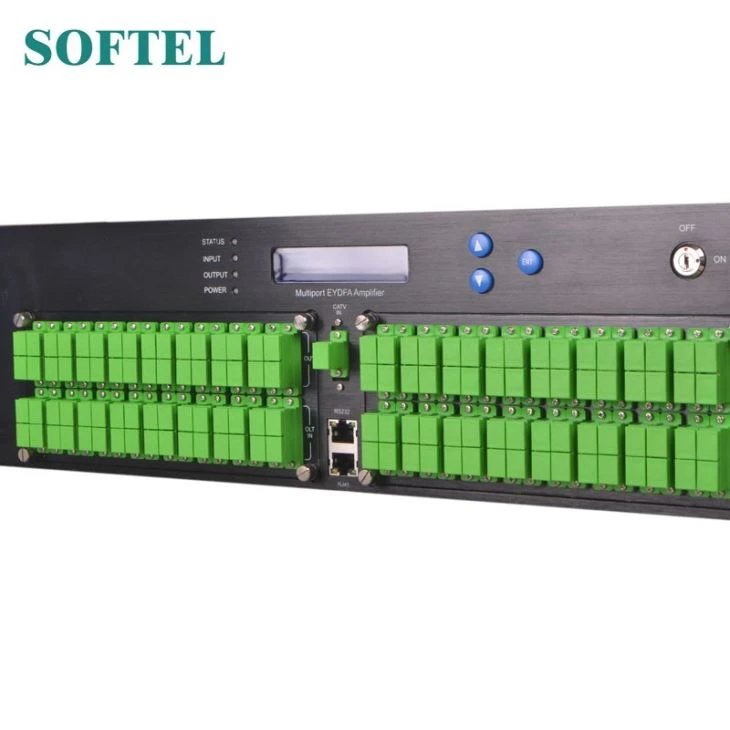

(1) Input tunggal / ganda untuk pilihan, built in optical switch untuk input ganda, daya switching dapat diatur oleh tombol di panel depan atau oleh SNMP web.
(2) Output dapat disesuaikan dengan tombol di panel depan atau SNMP web, kisarannya turun 4dBm
(3) Fungsi pemeliharaan redaman ke bawah satu kali sebesar 6dBm oleh tombol di panel depan atau SNMP web, untuk memfasilitasi operasi hot-plug serat optik tanpa mematikan perangkat
(4) Output multi-port, dapat dibangun pada 1310/1490 / 1550WDM.
(5) Port RJ 45 standar untuk remote control, kami dapat memberikan kontrak output dan manajer web untuk pilihan, dan juga perangkat keras plug-in SNMP dapat dicadangkan untuk pembaruan.
(6) Dengan kunci laser untuk menghidupkan / mematikan laser.
(7) Dengan fungsi uji RF.
(8) Mengadopsi laser JDSU atau Oclaro Pump
(9) Led menampilkan kondisi kerja mesin

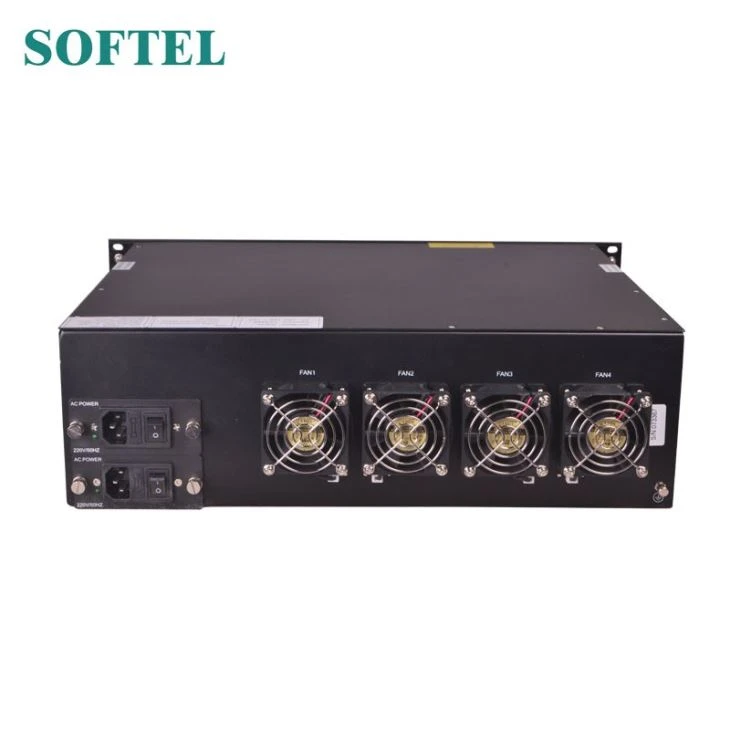

(10) Catu daya hot plug daya ganda untuk pilihan, 90V ～ 250V AC atau -48V DC
Parameter Utama
Item | Parameter | |||||||||
Output （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
Output （ mW ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
Input (dBm) | -8 ～ +10 | |||||||||
Rentang penyesuaian output (dBm) | Turun 4 | |||||||||
satu kali pelemahan ke bawah (dBm) | Turun 6 | |||||||||
Panjang gelombang （ nm ） | 1540 ～ 1565 | |||||||||
Stabilitas keluaran (dB) | <±> | |||||||||
Kerugian Pengembalian Optik （ dB ） | ≥45 | |||||||||
Konektor Serat | FC / APC 、 SC / APC 、 SC / IUPC 、 LC / APC 、 LC / UPC | |||||||||
Figur Noise （ dB ） | <6.0 (input=""> | |||||||||
Port web | RJ45 (SNMP) | |||||||||
Konsumsi Daya （ W ） | ≤80 | |||||||||
Tegangan （ V ） | 220VAC (90 ～ 265) 、 -48VDC | |||||||||
Bekerja Temp （ ℃ ） | -0 ～ 55 | |||||||||
Ukuran （ mm ） | 370 (L) × 486 (W) × 88 (H) | |||||||||
NW （ Kg ） | 8 | |||||||||
Catatan penting
1. Harap hindari mata langsung ke output.
2. Harap matikan daya terlebih dahulu kemudian pasang atau lepaskan kabel tambalan
3. EDFA memiliki pengaruh yang sangat kecil pada CSO dan CTB, tetapi memiliki pengaruh besar dalam C / N. Daya optik input mempengaruhi C / N. Input optik tinggi mendapatkan C / N lebih tinggi. Silakan lihat data berikut. Input optik minimum harus 4dBm.
