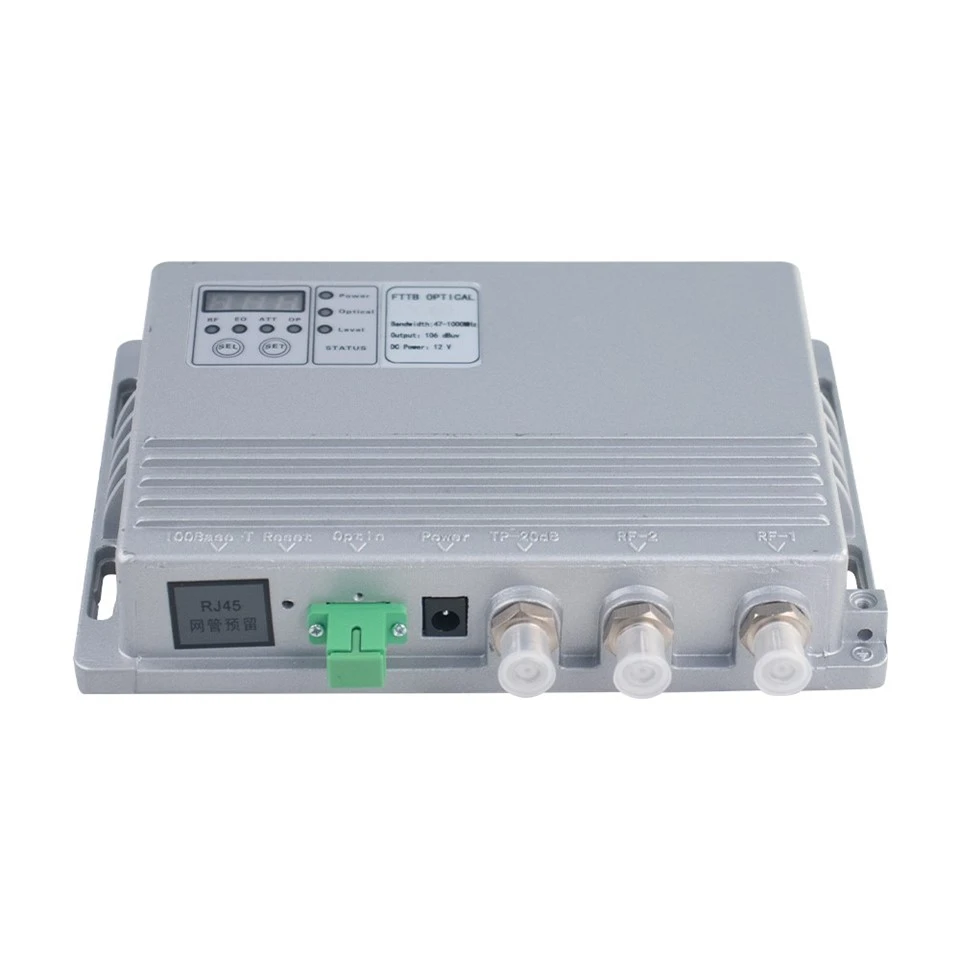

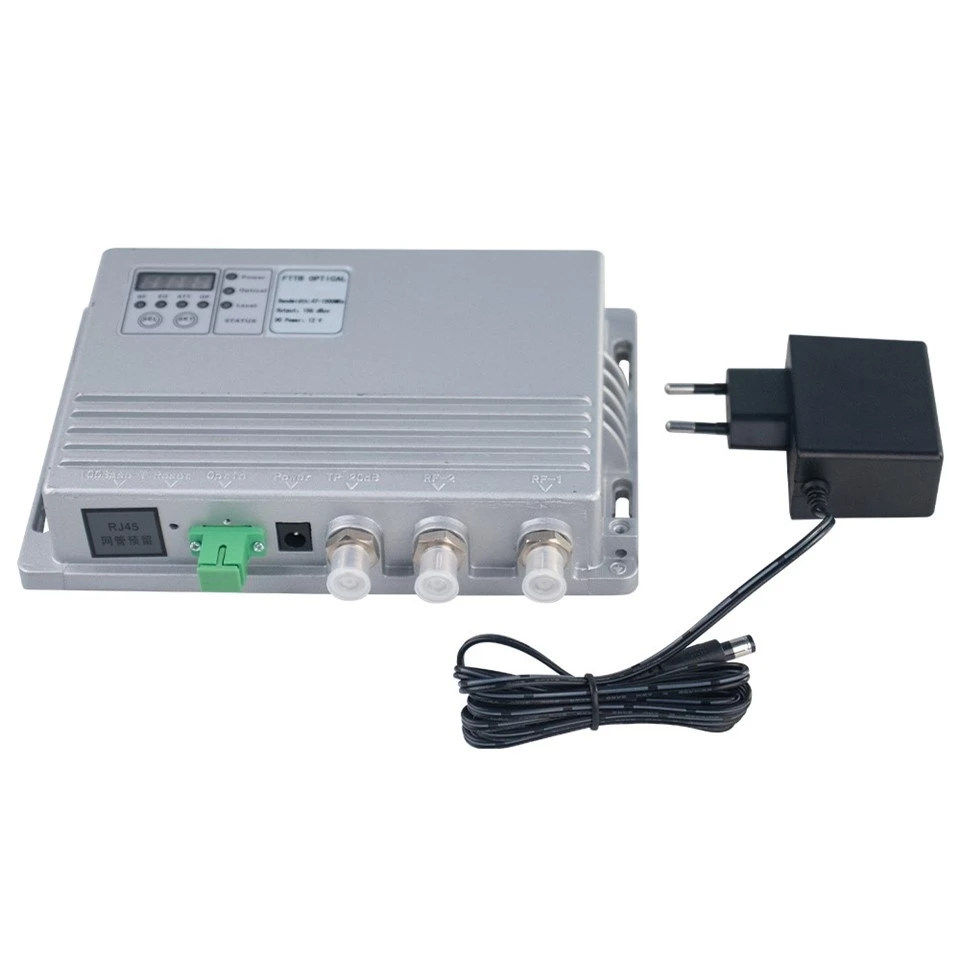

Penerima optik FTTB

No. Serial No.

Barang

Parameter teknis

Perkataan

1

Menerima panjang gelombang

1290-1600 nm

2

Input kehilangan refleksi optik

>45db

3

Responsif saat ini

0. 85a/w (nilai perwakilan 1310nm)

4

Rentang daya optik yang diterima

+3 dbm --9 dbm

5

level output

106dBμV ± 1dB

+2 dbm - -6 dbm terima

6

Tipe serat

Mode tunggal (9/125nm)

7

Jenis konektor serat optik

FC/APC atau SC/APC

8

Arus input noise yang setara

Kurang dari atau sama dengan 8Pa√hz

SJ/T 10663-1995 No.4.21

9

Bandwidth frekuensi

87-1002 MHz

10

RF keanggotaan in-band

± 1db

11

RF Reflection Loss

Lebih besar dari atau sama dengan 16dB (45-1000 mHz)

12

Metrik tautan sistem

C/n lebih besar dari atau sama dengan 46dB

catatan

C/CTB lebih besar dari atau sama dengan 62dB

C/CSO lebih besar dari atau sama dengan 62dB

13

Uji level port

-20 db

Relatif terhadap output utama

14

Rentang penyesuaian gain

0 ~ 20db (1 dB progress)

(produk) tinggalkan pabrik 0 db

15

Kisaran penyesuaian kemiringan

0 ~ 14db (1 dB progress)

(produk) tinggalkan pabrik 0 db

16

Koneksi Output RF

F-Connector

17

Tegangan catu daya untuk AC

Dc +12 a/1a

18

disipasi daya maksimum

Kurang dari atau sama dengan 10W

Catatan: Di bawah kondisi kehilangan tautan yang ditentukan, konfigurasikan 59 Sinyal Saluran TV Analog PAL-D dalam rentang frekuensi 550MHz, dan mengirimkan sinyal modulasi digital dalam 550 MHz ke 862 rentang frekuensi MHz. Tingkat sinyal modulasi digital (dalam bandwidth 8 MHz) adalah 10dB lebih rendah dari tingkat pembawa sinyal analog. Ketika input penerima optik daya optik adalah -6 dBm, ukur C/CTB, C/CSO, dan C/N. Level output RF nominal berada pada titik frekuensi 862 MHz, dengan output aktual menjadi 10dB lebih rendah.
