Ftth 2 Ouputs AGC WDM Node
FFTH 2 Keluaran AGC WDM Node

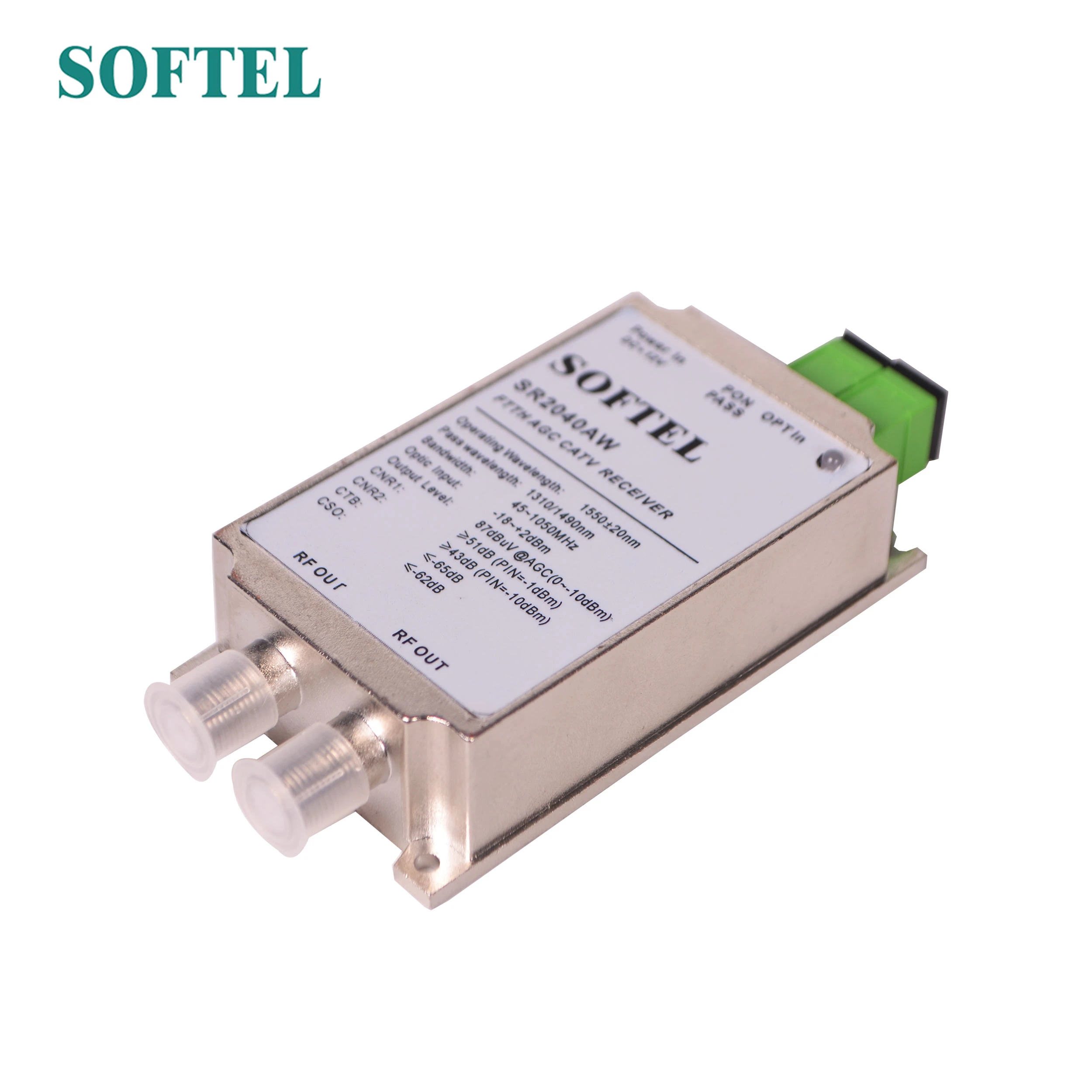

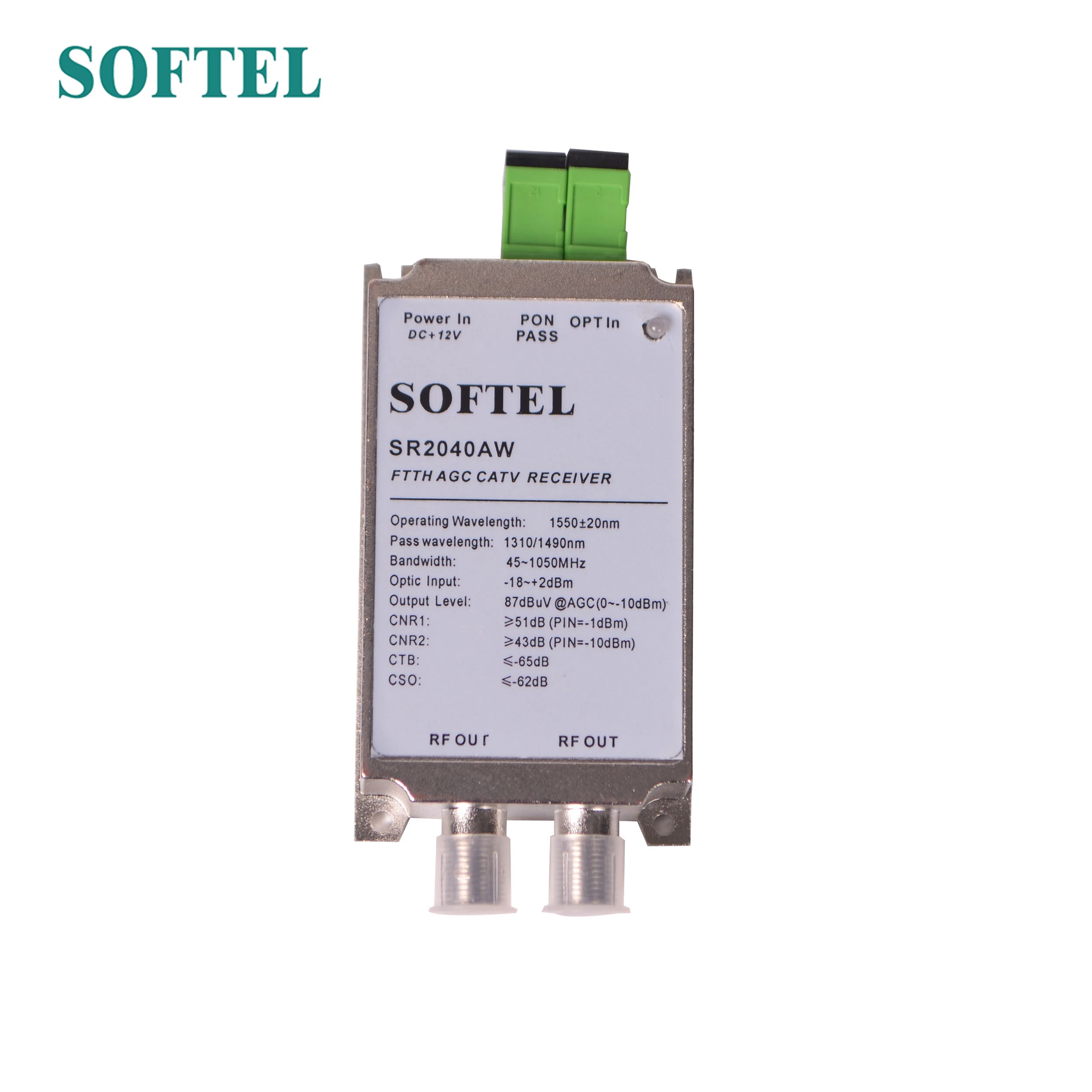

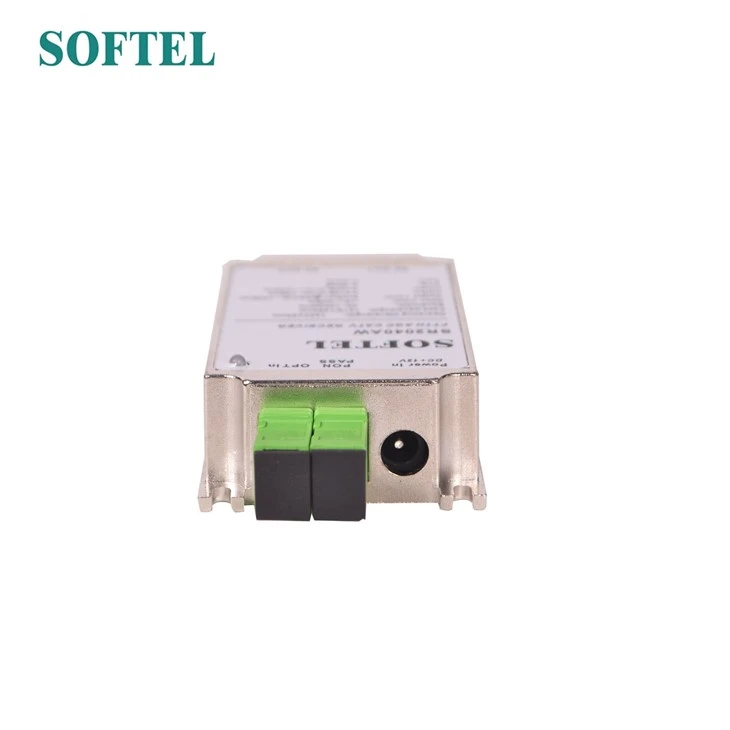

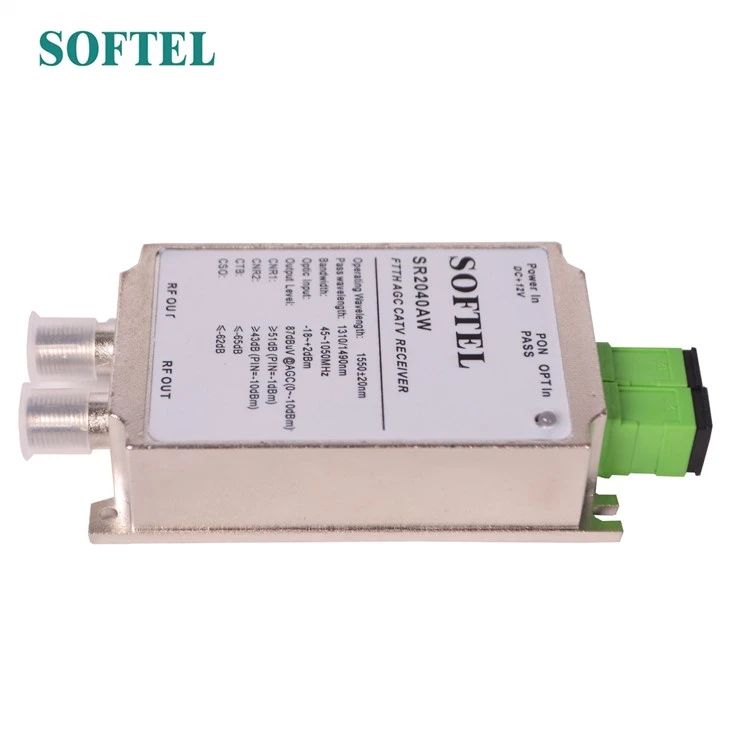

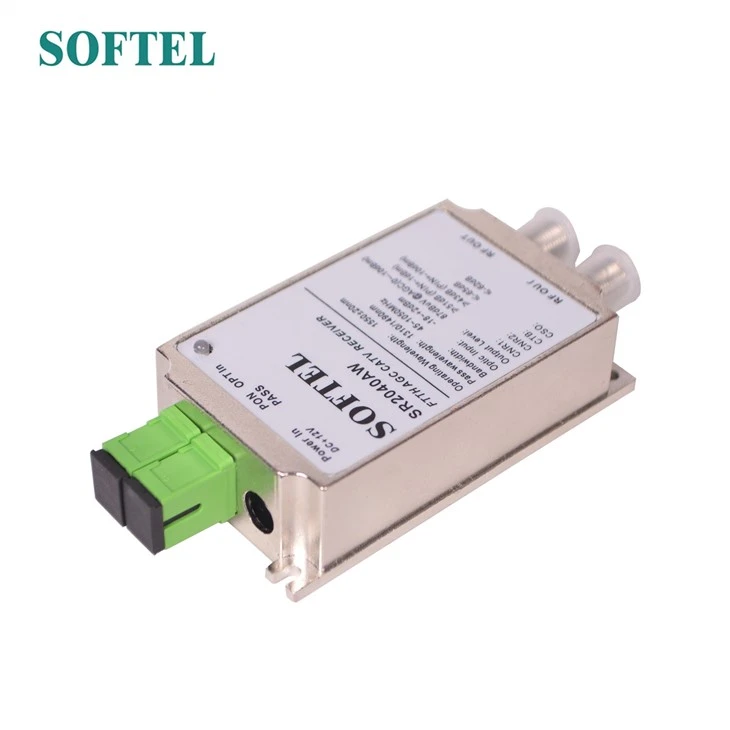

Tampilan Prodcut
Ftth 2 Ouputs AGC WDM node (SR2040AW), bandwidth operasi 47 ~ 1000MHz, adalah daya rendah, kinerja tinggi, penerima optik FTTH CATV.
SR2040AW dalam rentang dinamis yang besar dari daya optik yang diterima +2 dBm ~-18dBm, memiliki karakteristik yang sangat baik.
Fitur
1. Kebisingan ekstra rendah
2. Rentang daya optik penerima dinamis yang luas: dalam Pin =-16, MER≥36dB
3. GPON, EPON yang berlaku, kompatibel dengan teknologi FTTx PON
4. Sangat mengurangi biaya konfigurasi jaringan
5. Dalam bandwidth 47 ~ 1000MHz, semua dengan fitur kerataan yang sangat baik (FL≤±1dB )
6. Casing logam, tawarkan perlindungan untuk perangkat sensitif optoelektronik
7. Tingkat output tinggi, dapat digunakan oleh banyak pengguna
8. Konsumsi daya rendah, kinerja tinggi, kinerja biaya tinggi
Aplikasi
1. CATV FTTH
2. Integrasi tiga jaringan
3. PON FTTH
Spesifikasi
Performa | Indeks | Suplemen | ||
Fitur Optik | Panjang gelombang KERJA CATV | (nm) | 1540 ~ 1560 | |
Lewati panjang gelombang | (nm) | 1310, 1490 | ||
Isolasi Saluran | (dB) | ≥35 | ||
Tanggung jawab | (A/W) | ≥0,85 | 1310nm | |
≥0,9 | 1550nm | |||
Menerima kekuasaan | (dBm) | +2~-18 | ||
Kehilangan pengembalian optik | (dB) | ≥55 | ||
Konektor serat optik | SC/APC | |||
RF
Fitur | Bandwidth kerja | (MHz) | 47~1000 | |
Kerataan | (dB) | ≤±1 | 47~ 1000MHz | |
Tingkat output(POrt1&2) | (dBμV) | 87±2 | Pin=+0~-10dBm AGC | |
Kerugian pengembalian | (dB) | ≥14 | 47 ~ 862MHz | |
Impedansi output | (Ω) | 75 | ||
Nomor port keluaran | 2 | |||
Tie-in RF | F-Wanita | |||
Analog TV Fitur Link | Saluran uji | (CH) | 59CH(PAL-D) | |
OMI | (%) | 3.8 | ||
CNR1 | (dB) | 53.3 | Pin=-2dBm | |
CNR2 | (dB) | 45.3 | Pin=-10dBm | |
CTB | (dB) | ≤-61 | ||
CSO | (dB) | ≤-61 | ||
Fitur Tautan TV Digital | OMI | (%) | 4.3 | |
MER |
(dB) | ≥36 | Pin=-16dBm | |
≥30 | Pin=-20dBm | |||
BER | (dB) | <> | Pin:+2~-21dBm | |
Fitur Umum | Catu daya | (V) | DC+12V | ±1.0V |
Konsumsi Daya | (W) | ≤3 | +12VDC, 180mA | |
Temp Kerja | (°C) | -25~ +65 | ||
Temp Penyimpanan | (°C) | -40 ~ 70 | ||
Pekerjaan relatif temp | (%) | 5 ~ 95 | ||
Tingginya |
(mm) | 50×88×22 | ||
Pengepakan &Pengiriman
