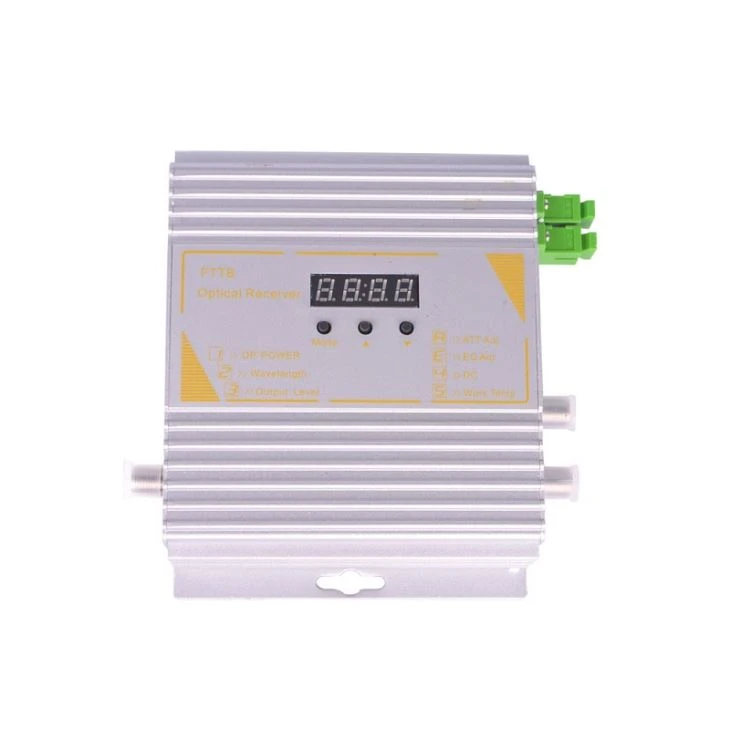

Simpul optik FTTH

Ini kotak jenis Mini pasif node adalah membangun di WDM. Panjang gelombang input adalah 1310/1550nm.

Kirim permintaan

perkenalan produk

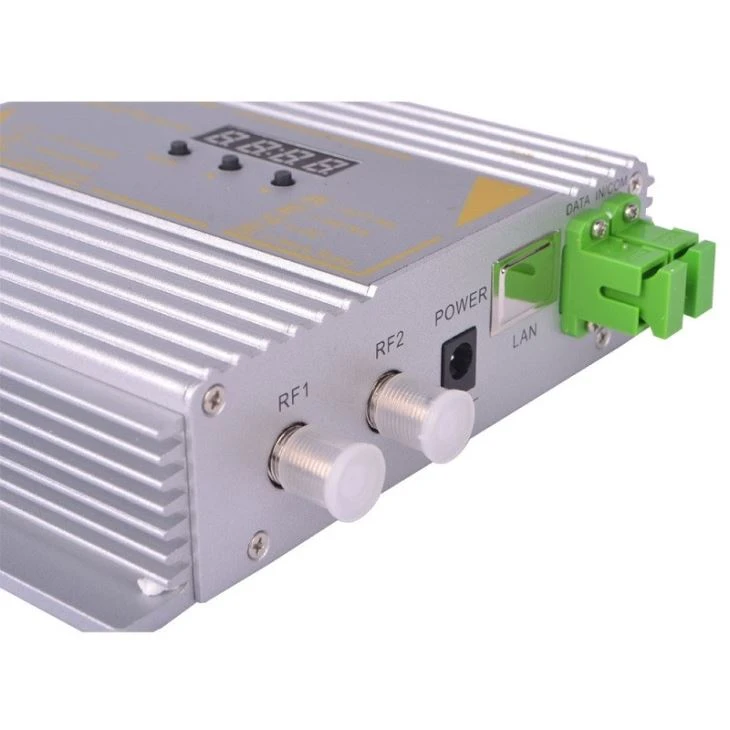

Simpul optik FTTH

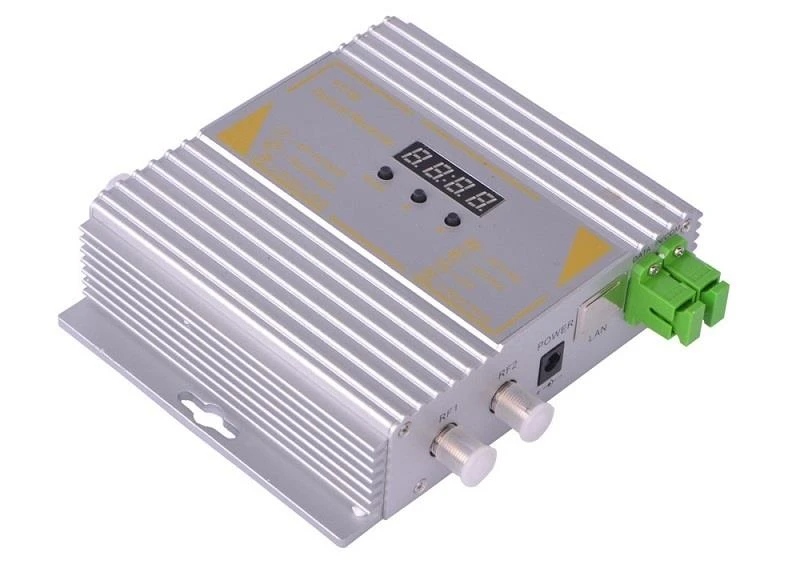

FTTH Optical Node

FTTH node optik SR200 dirancang untuk Fiber untuk jaringan Home. Tingkat outputnya adalah 102dbuv dengan WDM.

Fitur

1. ukuran yang lebih kecil membuatnya lebih mudah untuk instalasi.

2. memiliki linearitas dan kerataan yang sangat baik.

3. memiliki berbagai daya input optik.

4. serat adalah satu mode. Kerugian kembali tinggi.

5. menggunakan GaAs amplifier perangkat aktif.

6. ultra teknologi kebisingan rendah

7. warna-LED untuk indikasi daya optik

8. Red-LED untuk indikasi daya

9. Double warna LED untuk indikasi daya optik (non-menyala: daya optik<-10dbm,><+3dbm,red:optical power="">+ 3dBm)

Spesifikasi node optik FTTH

Item	Unit	Parameter teknis
Parameter optik
Menerima Optical Power	Dbm	-9 ~ + 2
Optical Return rugi	Db	> 45
Panjang gelombang penerimaan optik	Nm	1210-1600
Tipe Konektor optikal		SC/APC
Jenis serat		Mode tunggal
Parameter tautan
C/N	Db	≥ 51		Catatan 1
C/CTB	Db	≥ 65
C/CSO	Db	≥ 60
Parameter RF
Rentang frekuensi	Mhz	45 ~ 862/1003
Kerataan di band	Db	± 1
Tingkat output yang dinilai	dari dBμV	106 (FZ110 konfigurasi, dengan output Tilt 8dB)	102 (Splitter dua arah, dengan output kemiringan 8dB)
Tingkat output maks	dari dBμV	108 (-79 ~ + 2 konfigurasi keran)	104 (-9 ~ + 2 2-cara Splitter)
Output Return rugi	Db	≥ 16
Impedansi output	Ω	75
Jangkauan kontrol listrik EQ	Db	0 ~ 15
Jangkauan kontrol listrik ATT	Db	0 ~ 15
Karakteristik Umum
Tegangan listrik	V	DC 6V/1A
Suhu operasi	° C	-40 ~ 60
Konsumsi	Va	≤ 6,5
Dimensi	Mm	148 (L) * 128 (W) * 38 (H)
