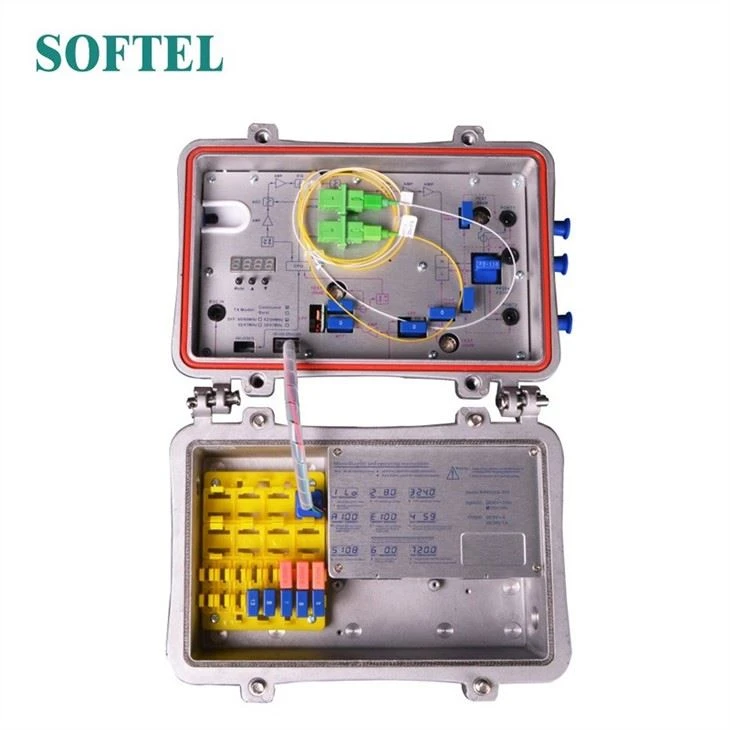

Solusi FTTX Penerima Optik Luar Ruangan
Solusi FTTX Penerima Optik Luar Ruangan
Pengenalan singkat solusi FTTX Penerima Optik Luar Ruangan
Solusi FTTX Penerima Optik Luar Ruangan adalah penerima optik jaringan CATV dua keluaran bermutu tinggi terbaru kami. Pre-amplifier mengadopsi MMIC GaAs penuh, post-amplifier mengadopsi modul GaAs. Desain sirkuit yang dioptimalkan ditambah dengan 10 tahun pengalaman desain profesional kami, membuat peralatan mencapai indeks kinerja yang baik. Kontrol mikroprosesor, tampilan digital parameter, debug teknik sangat mudah. Ini adalah peralatan utama untuk membangun jaringan CATV.
Karakteristik Kinerja
1, tabung konversi fotolistrik PIN respon tinggi.
2, chip atenuasi RF khusus, dengan redaman RF yang baik dan keseimbangan linier, akurasi tinggi.
Perangkat penguat GaAs, output daya berlipat ganda, dengan penguatan tinggi dan distorsi rendah.
3, kinerja AGC yang sangat baik, ketika rentang daya optik input adalah －9 ～ ＋ 2dBm, tingkat output tetap tidak berubah, CTB dan CSO pada dasarnya tidak berubah.
4, antarmuka komunikasi data Cadangan, dapat terhubung dengan kelas Ⅱ responden manajemen jaringan, akses ke sistem manajemen jaringan.
Parameter Teknis
Barang | Satuan | Parameter teknik | |
Maju bagian penerima optik | |||
Parameter Optik | |||
Menerima Daya Optik | dBm | -9 ~ +2 | |
Kerugian Pengembalian Optik | dB | GG gt; 45 | |
Panjang Gelombang Penerimaan Optik | nm | 1100 ~ 1600 | |
Jenis Konektor Optik | FC / APC, SC / APC atau ditentukan oleh pengguna | ||
Jenis Serat | Mode Tunggal | ||
Link Performance | |||
C/N | dB | ≥ 51 （masukan -2dBm） | |
C / CTB | dB | ≥ 65 | Tingkat Output 108 dBμV 6dB seimbang |
C / CSO | dB | ≥ 60 | |
Parameter RF | |||
Rentang frekuensi | 45 ~862 | 45 ~1003 | |
Kerataan di Band | dB | ±0.75 | ±0.75 |
Tingkat Output Terukur | dBμV | ≥ 108 | ≥ 108 |
Tingkat Output Maks | dBμV | ≥ 114 | ≥ 112 |
Output Kembali Rugi | dB | （45 ~ 550MHz） ≥16 / (550 ~ 1000MHz) ≥14 | |
Impedansi Output | Ω | 75 | 75 |
Rentang EQ Kontrol Elektronik | dB | 0～10 | 0～10 |
Rentang ATT Kontrol Elektronik | dBμV | 0～20 | 0～20 |
Kembali Bagian Emisi Optik | |||
Parameter Optik | |||
Panjang Gelombang Transmisi Optik | nm | 1310 ± 10, 1550 ± 10 atau ditentukan oleh pengguna | |
Output Daya Optik | mW | 0.5, 1, 2 | |
Jenis Konektor Optik | FC / APC, SC / APC atau ditentukan oleh pengguna | ||
Parameter RF | |||
Rentang frekuensi | MHz | 5 ~ 65 （atau ditentukan oleh pengguna） | |
Kerataan di Band | dB | ±1 | |
Tingkat Input | dBμV | 72 ~ 85 | |
Impedansi Output | Ω | 75 | |
Rentang dinamis NPR | dB | ≥15 （NPR≥30 dB） Gunakan laser DFB | ≥10 （NPR≥30 dB） Gunakan laser FP |
Performa Umum | |||
Tegangan Suplai | V | A ： AC （150 ~ 265） V ； B ： AC （35 ~ 90） V | |
Suhu Operasional | ℃ | -40~60 | |
Suhu Penyimpanan | ℃ | -40~65 | |
Kelembaban relatif | % | Maks 95% tanpa kondensasi | |
Konsumsi | VA | ≤ 30 | |
Dimensi | mm | 260（L）╳ 200（W）╳ 130（H） | |

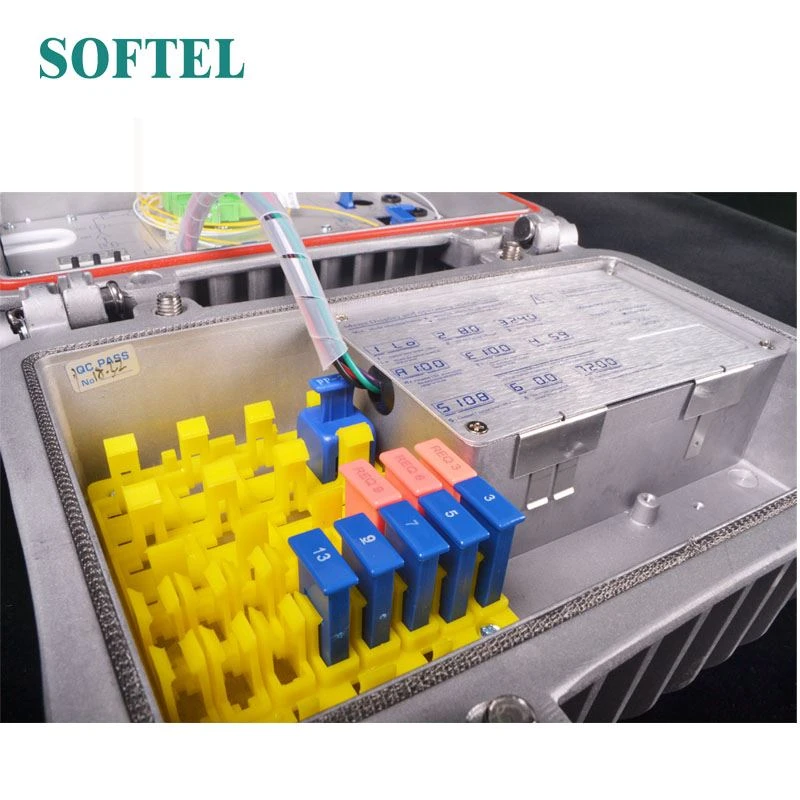

Tampilan Fungsi dan Instruksi Pengoperasian
Mode: Tombol pemilihan mode, total tujuh mode operasi.
▲: tombol atas. Tingkatkan atenuasi atau ekuilibrium dalam mode ATT atau EQ.
▼: tombol bawah. Kurangi atenuasi atau kesetimbangan dalam mode ATT atau EQ.
Berikut ini adalah instruksi rinci:

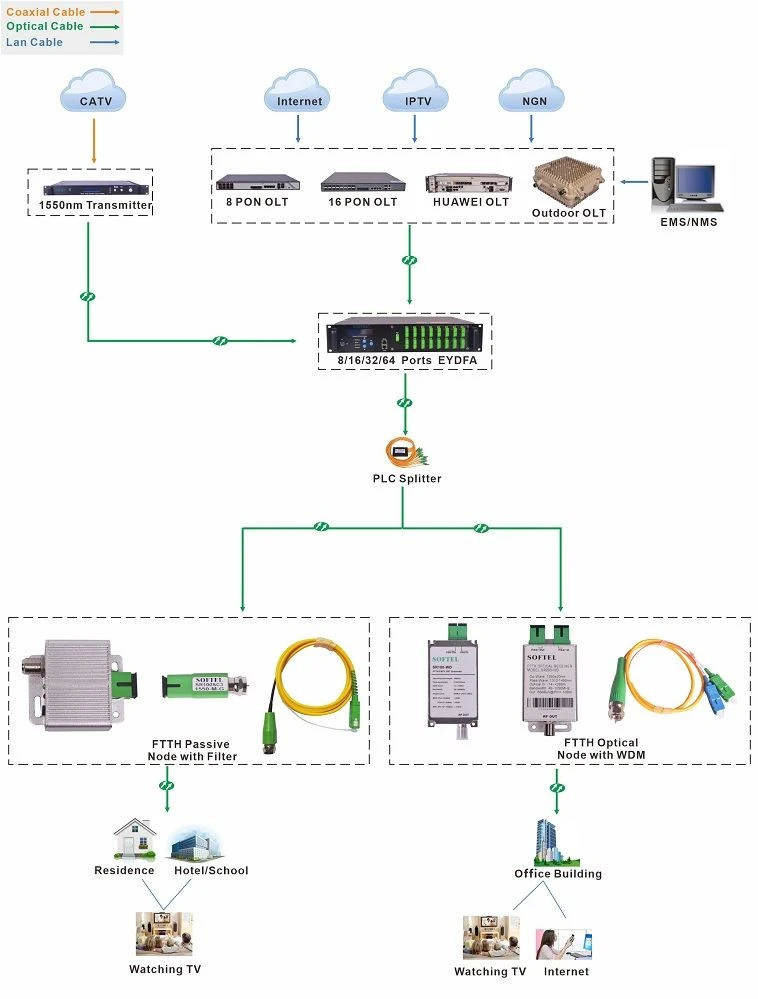

Penerapan solusi FTTX Penerima Optik Luar Ruangan
Informasi perusahaan
Kami memiliki lebih dari 100 staf, 10% dari mereka adalah teknisi senior. Dengan lebih dari 1.000 meter persegi jalur perakitan produksi standar, kami memiliki prosedur QC yang ketat. Setiap unit produk kami akan melalui prosedur QC 3 lapis, pemeriksaan bahan sebelum produksi, pengujian stabilitas dan kinerja setelah produksi, deteksi pengepakan sebelum pengiriman.
Sebagian besar produk kami diekspor ke negara-negara Amerika Selatan, Rusia, dan Eropa Utara. Saat ini, Softel memiliki kantor cabang di Meksiko dan akan meluncurkan kantor lain di Kolombia, melanjutkan pasokan untuk banyak agen, dealer terintegrasi, dan produsen peralatan di seluruh dunia.
Melalui persaingan bisnis internasional yang ketat dengan itikad baik, semua anggota staf kami merasakan pencapaian besar& bekerja di bawah tanggung jawab yang berat. Selain itu, kami sangat bangga dalam menyediakan produk berkualitas tinggi, keandalan tinggi, efisiensi tinggi, dan kompetitif bagi pelanggan kami yang tak ternilai.
FAQ
1. Apa syarat pembayaran yang Anda dukung?
Biasanya, kami menerima T / T, PayPal, Western Union, dan Alibaba Trade Assurance. Anda dapat memilih ketentuan pembayaran yang lebih nyaman bagi Anda.
2. Bagaimana dengan lead time?
Biasanya, jika ada stok&# 39, kami mengirimkan barang dalam waktu 3 ~ 5 hari kerja setelah deposit dikonfirmasi. Jika kehabisan stok, waktu tunggu tergantung.
3. Bagaimana dengan pengiriman?
Ketika paketnya kecil, kami biasanya memilih FedEx, DHL, TNT, dan UPS dan sebagainya, sementara barang memiliki berat dan volume yang tinggi, kami sarankan menggunakan pengiriman udara atau laut.
4. Bagaimana saya bisa memesan?
(1) Negosiasi disepakati untuk harga dan spesifikasi produk.
(2) Faktur Proforma akan dikirim untuk konfirmasi.
(3) Setelah kesepakatan pada proforma invoice, pelanggan melakukan deposit.
(4) Pembuatan akan dimulai segera setelah pembayaran dikonfirmasi oleh bank kami.
(5) Mengirimkan barang dalam batas waktu pengiriman yang disepakati.
