Simpul Aktif Penerima Optik XGS-PON 10G

1.0 Pengenalan singkat tentangSimpul Aktif Penerima Optik XGS-PON 10G

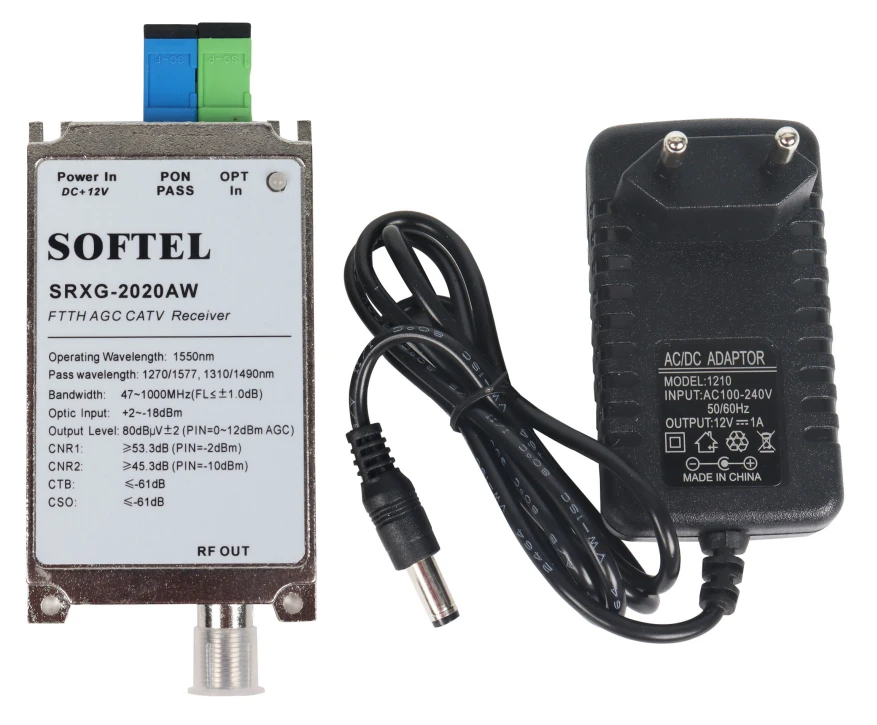

SRXG-2020AW, bandwidth kerja adalah 47~1000MHz. Ini adalah penerima aktif optik berdaya rendah berkinerja tinggi dan hemat biaya dengan AGC WDM, cocok digunakan untuk jaringan CATV FTTH Triple-Play. Baik digunakan di TV analog maupun TV digital. Ini memiliki tabung penerima optik sensitivitas tinggi dan sirkuit pencocokan kebisingan rendah khusus. Penerimaan Sat daya optik tinggi dapat disesuaikan dengan tingkat PAD, diputar membatasi output, sehingga SRXG-2020AW dalam rentang dinamis yang besar dari daya optik yang diterima plus 2 ~-21dBm, memiliki karakteristik yang baik dan sangat baik . Triple play, serat ke rumah, menggunakan penerima optik SRXG-2020AW yang dapat menghemat banyak sumber daya penguat serat optik. Untuk operator, ini dapat sangat mengurangi biaya pembangunan jaringan.

2.0 Fitur produk dariSimpul Aktif Penerima Optik XGS-PON 10G

1. Kebisingan ekstra rendah (3,8 persen memodulasi, -10dBm menerima, CNR Lebih besar dari atau sama dengan 45.3dB)

2. Rentang daya optik penerima dinamis yang lebar: dalam Pin=-16, MER Lebih besar dari atau sama dengan 36.1dB

3. Jaringan FTTH EPON, GPON, XG-PON yang berlaku

. Dapat menghemat sejumlah besar sumber daya optik, sangat mengurangi biaya konfigurasi jaringan

5. Dalam bandwidth 47~1000MHz, semua dengan fitur kerataan yang sangat baik ( FL Kurang dari atau sama dengan ±0,75dB )

6. Kasing logam, tawarkan perlindungan untuk perangkat sensitif optoelektronik

7. Tingkat output tinggi, dapat digunakan oleh banyak pengguna 8. Konsumsi daya rendah, kinerja tinggi, kinerja biaya tinggi

3.0 Aplikasi UtamadariSimpul Aktif Penerima Optik XGS-PON 10G

1. CATV FTTH

2. Integrasi tiga jaringan

3. EPON FTTH, GPON, XG-PON

4.0 Indikasi StatusdariSimpul Aktif Penerima Optik XGS-PON 10G

1. Merah: Tidak ada input optik atau daya optik < -16dBm

2. Hijau: Rentang daya optik -16dBm

5.0 Indeks teknis dariSimpul Aktif Penerima Optik XGS-PON 10G

item	Fitur optik	Satuan	Indeks	Suplemen
Fitur Optik	Panjang gelombang kerja CATV	(nm)	1540~1563
	Lulus panjang gelombang	(nm)	1270/1577 1310/1490
	Isolasi Saluran	(dB)	Lebih besar dari atau sama dengan 40	1550nm & 1490nm
	Menerima daya	(dBm)	ditambah 2~-18 ditambah 2~-20	Analog TV (CNR>45dB) Digital TV (MER>30dB)
	Kehilangan pengembalian optik	(dB)	Lebih besar dari atau sama dengan 55
	Konektor serat optik		SC/APC
Fitur RF	Bandwidth kerja	(MHz)	47~1000
	Kebosanan	(dB)	Kurang dari atau sama dengan ±0,75	47~1000MHz
	tingkat keluaran	(dBμV)	>78	Sematkan=-1~-14dBm AGC
	Mengembalikan kerugian	(dB)	Lebih besar dari atau sama dengan 14	47~862MHz
	Impedansi keluaran	(Ω)	75
	Nomor port keluaran		1
	Pengikatan RF		F-Perempuan
Tempat makan TV digital	OMI	( persen )	4.3
	MER	(dB)	34.7 - 35.5	Sematkan{}dBM
	MER	(dB)	28.7 - 31	Pin{}dBm
	BER		<>	Pin: ditambah 1~-15dBm
Fitur umum	suhu kerja	( derajat )	{0}{}~ ditambah 55
	Suhu penyimpanan	( derajat )	-40~85
	Bekerja suhu relatif	( persen )	5~95

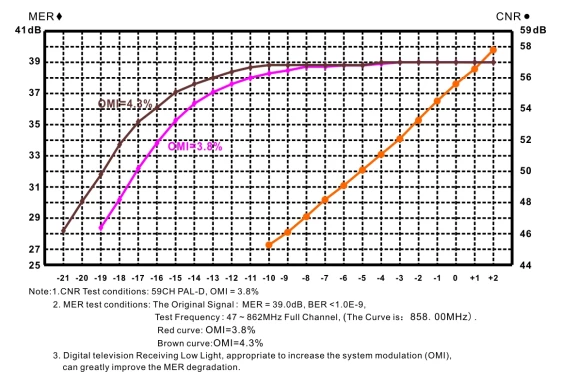

6.0 CNR, TABEL DEGRADASI MERdariSimpul Aktif Penerima Optik XGS-PON 10G

7.0 Catatan tentang Simpul Aktif Penerima Optik XGS-PON 10G

1. Adaptor daya untuk peralatan ini: Masukan 110/220V, keluaran DC 12V(0.6A).

2. Jaga agar konektor optik tetap bersih, tautan yang buruk akan menyebabkan tingkat output RF yang terlalu rendah.

3. Sebaiknya tidak menyesuaikan sendiri, untuk menghindari kerusakan perangkat.
