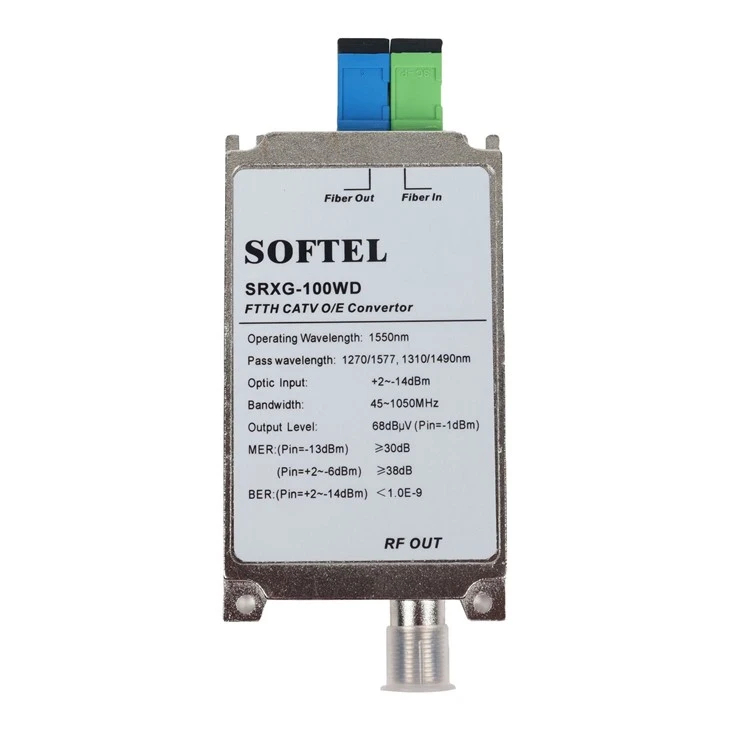

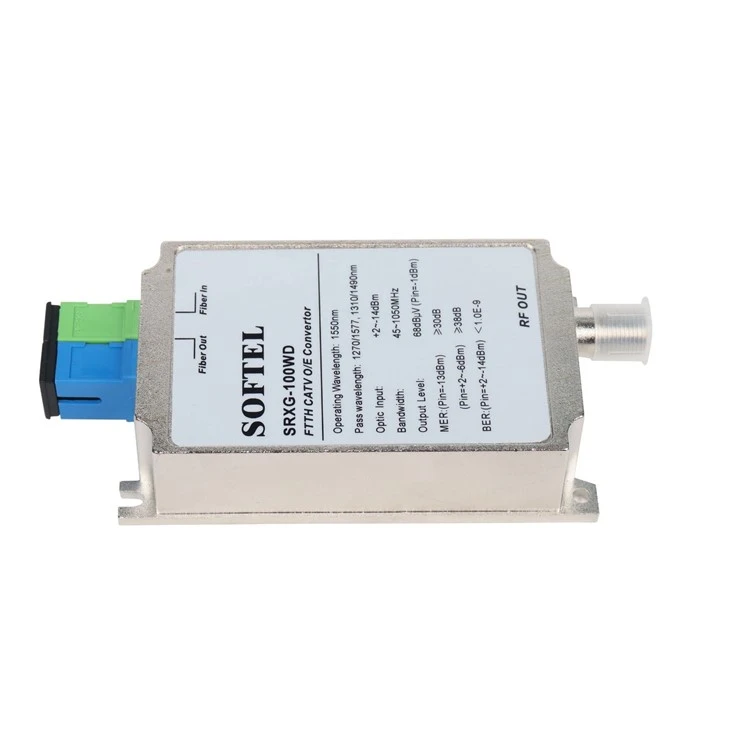

CATV Optical to Ethernet Converter

Fitur optik

Fitur optik

Satuan

Indeks

Suplemen

Panjang gelombang kerja CATV

(nm)

1540~1560

Lulus panjang gelombang

(nm)

1270/1577, 1310/1490

Isolasi saluran

(db)

Lebih besar dari atau sama dengan 40

1550nm & 1490nm

Menerima daya

(DBM)

+1~-15

Kehilangan pengembalian optik

(db)

Lebih besar dari atau sama dengan 55

Konektor serat optik

SC/APC

Masukan

Fitur RF

Bandwidth kerja

(MHz)

45 ~ 1050MHz

Level output

(DBμV)

61.9 - 64.4

TV digital (pin=-1 dbm)

Kehilangan kembali

(db)

Lebih besar dari atau sama dengan 14

47 ~ 862 MHz

Impedansi output

(Ω)

75

Nomor port keluaran

1

Rf tie-in

F-female

Fitur TV Digital

OMI

(%)

4.3

Mer

(db)

34.7 - 35.5

Pin=-1 dbm

28.7 - 31

Pin=-13 dbm

Ber

<1.0E-9

Pin: +1 ~ -15dbm

Fitur Umum

Temp

( derajat )

-20~+55

Suhu penyimpanan

( derajat )

-40~85

Bekerja suhu relatif

(%)

5~95

Permintaan Tes: 366MHz

Pin

Output leve (dbuv)

Mer

Perbedaan output

Perbedaan Mer

(DBM)

Max

Min

Max

Min

0

65.1

63.2

35

33.6

1.9

1.4

-1

64.4

61.9

35.5

34.7

2.5

0.8

-2

63.1

60.7

36.3

35.4

2.4

0.9

-3

62.1

59.6

37.8

35.5

2.5

2.3

-4

60.7

58.5

39.2

35.2

2.2

4

-5

58.6

56.5

39.8

35.7

2.1

4.1

-6

57.2

55.2

39.8

35.7

2

4.1

-7

55.5

53.5

39.5

35.5

2

4

-8

53.4

51.5

39.2

34.7

1.9

4.5

-9

51.3

50

37.3

35.2

1.3

2.1

-10

49.8

48.3

35.9

34

1.5

1.9

-11

47.9

46.4

34.5

32.3

1.5

2.2

-12

45.8

44.5

32.8

30.5

1.3

2.3

-13

43.9

42.4

31

28.7

1.5

2.3

-14

41.9

40.6

29.4

26.8

1.3

2.6

-15

39.9

38.7

27.7

25.7

1.2

2
