CATV Modulator 16 Channel
Modulator CATV 16 saluran

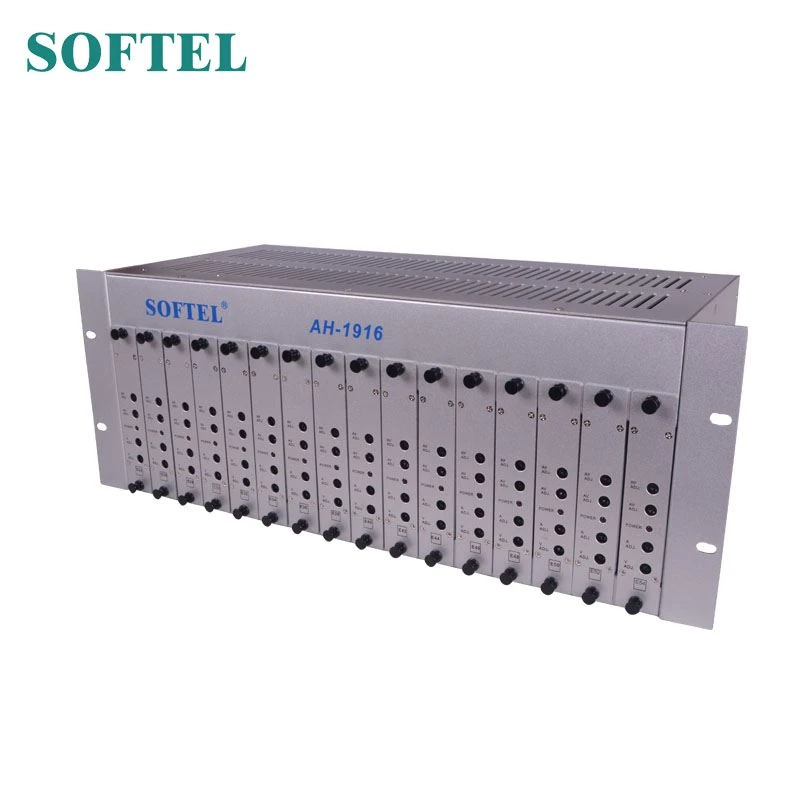

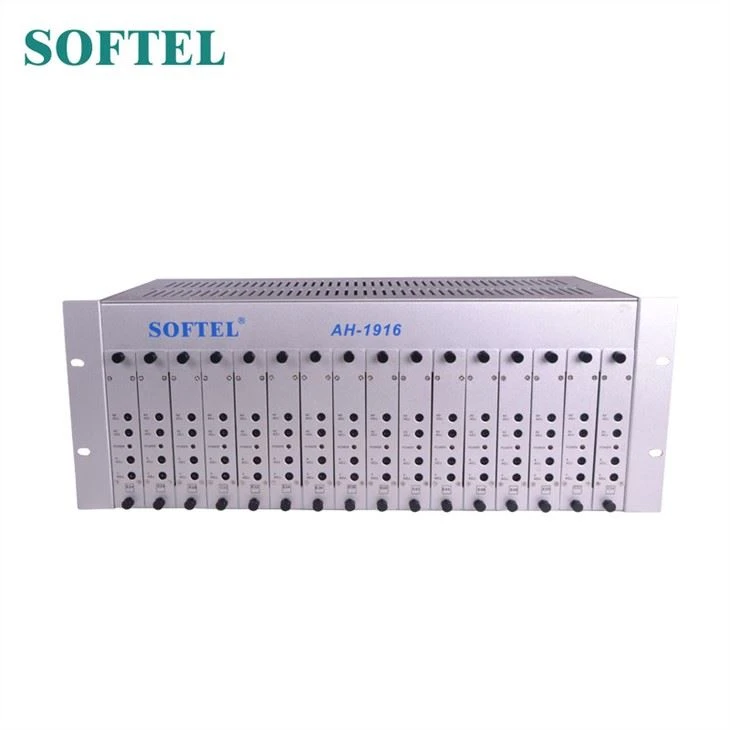

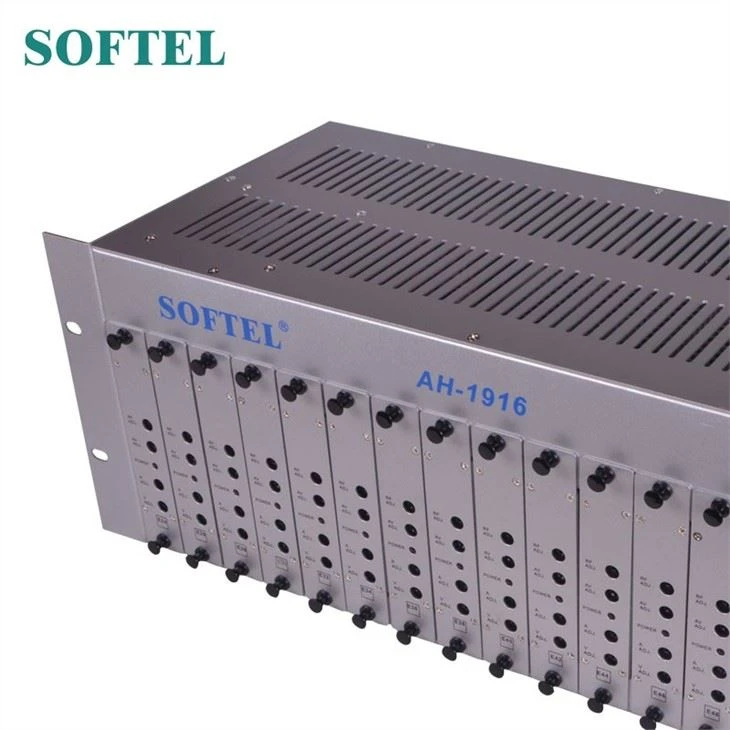

Modulator CATV 16 channeladalah sasis 4RU yang dipasang di rak yang memungkinkan pemasangan hingga 16 modulator mini tetap yang dikontrol mikroprosesor. Penggabung aktif built-in menghilangkan masalah kabel dan koneksi potensial yang tidak perlu dan memastikan tingkat output yang tinggi. Semua kartu modulator adalah pengaturan pabrik yang sempurna ke saluran yang diinginkan dan offset yang tepat.
FITUR modulator CATV 16 saluran
1. Selektivitas pita samping vestigial memungkinkan konfigurasi saluran berdekatan yang bebas perawatan
2. Dua kipas pendingin untuk kinerja umur panjang
3. 45dBmV tingkat output penggabung, tidak perlu penggabung ekstra
4. Pemfilteran AW (gelombang akustik permukaan) pada IF untuk superior di band C / N
5. Kontrol akses panel depan memungkinkan pengaturan yang mudah
6. Tersedia dalam konfigurasi NTSC atau PAL
Spesifikasi modulator catv 24 saluran
Casis | ||
RF | Rentang frekuensi | 45 ~ 860 MHz |
OutputConnector | Konektor F | |
Tingkat Keluaran | 105 dBµV (Penyesuaian) | |
Poin Tes | -20 dB | |
Isolasi Port to Port | ≥ 35 dB | |
Mengembalikan kerugian | ≥ 12 dB | |
Mendapatkan | + 8dB | |
GENERAL | Kapasitas Modulator | 16 |
Rentang Tegangan Input | 110V atau 220V | |
Kipas pendingin | 2 | |
Konsumsi | 57W (Terisi Penuh) | |
Dimensi | 42 * 17 * 20 cm | |
Berat bersih | 10KG (Terisi Penuh) | |
berat pengiriman | 3,7 kg (Hanya Sasis) | |
| 11 KG (Terisi Penuh) | ||
Ukuran karton | 53 * 30 * 24cm | |
| Kartu Modulator | ||
RF | Frekuensi Keluaran | 45 ~ 860 MHz |
Tingkat Keluaran | 113dBµV (Penyesuaian) | |
Konektor Keluaran | FConnector | |
A / VRatio | -11 ~ -18dB (Penyesuaian) | |
Stabilitas Frekuensi | ± 5KHz | |
Tingkat Input Video | 0,6-1,5Vp-p (Modulasi 87,5%) | |
Konektor Input Video | YellowRCA | |
Tingkat Input Audio | 1Vp-p (Pengembangan 25KHz) | |
Konektor Input Audio | RCA putih | |
UMUM | Tegangan | DC 5V |

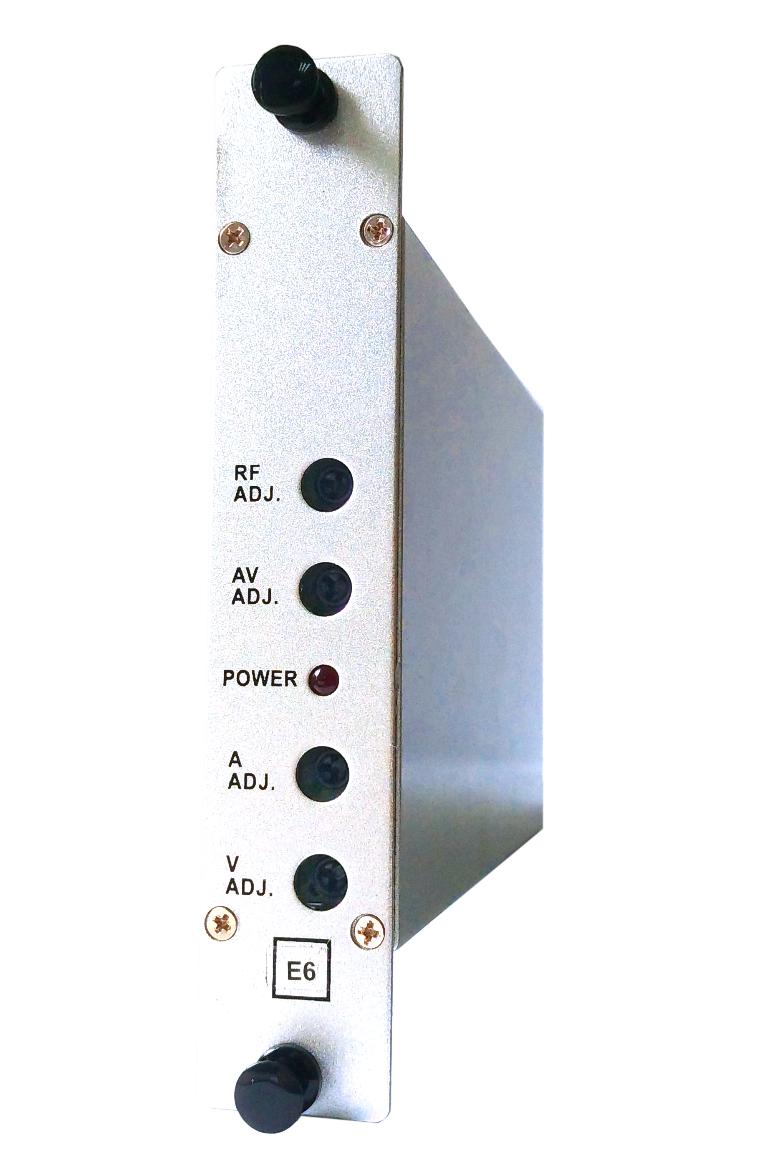

1. Tombol
Pegang kartu modulator ke dalam sasis
2. RF ADJ.
Penyesuaian untuk tingkat keluaran. Kontrol dapat disesuaikan pada kisaran 17dB. Putar searah jarum jam untuk meningkatkan level
3. AV ADJ.
Sesuaikan rasio audio dan video pada rentang 18dB. Tolong jangan berubah karena sudah diatur sempurna di pabrik.
4. INDIKATOR KEKUASAAN
Lampu LED merah saat daya dialirkan ke modulator
5. SEBUAH ADJ.
Digunakan untuk mengatur deviasi untuk modulasi audio. Putar searah jarum jam untuk meningkatkan penyimpangan.
6.V ADJ.
Kontrol ini menyesuaikan indeks modulasi video yang disetel ke 87,5%. Putar searah jarum jam untuk meningkatkan kecerahan.
7. Label Saluran
Untuk menunjukkan nama saluran
