Penguat Sinyal TV Kabel

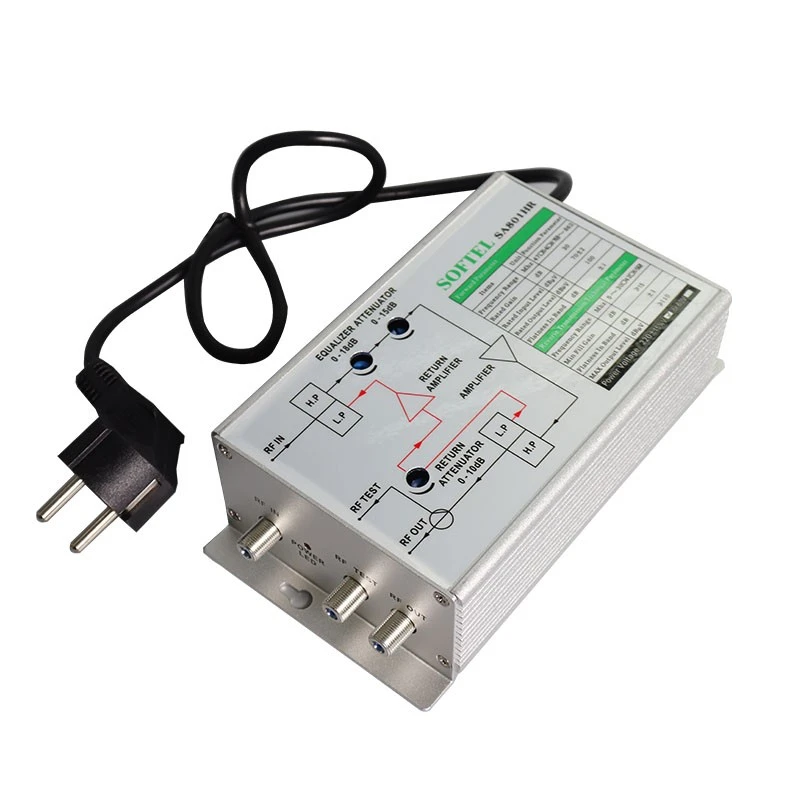

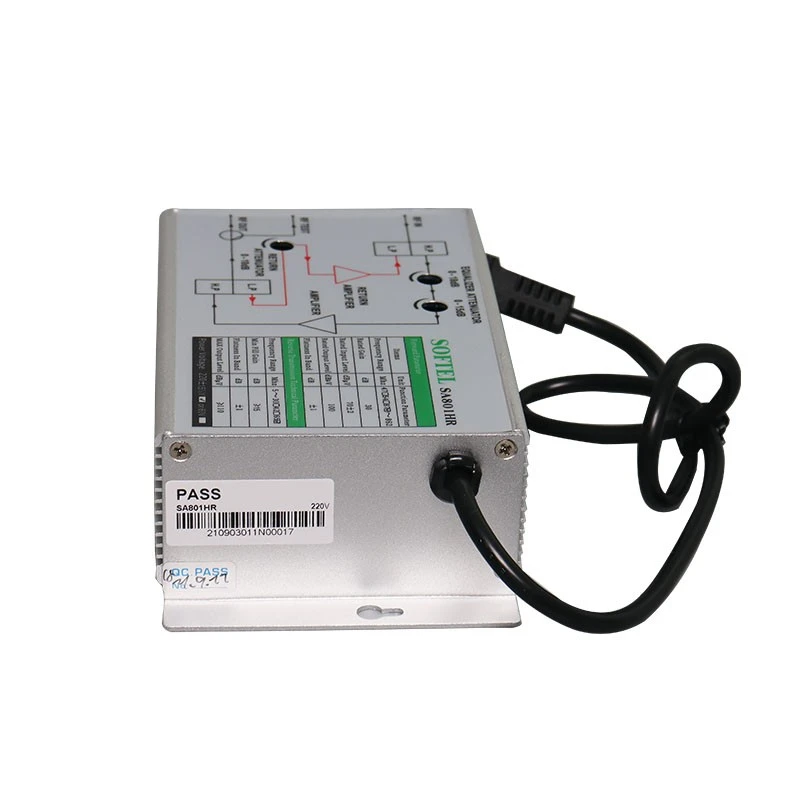

SA801HR RFPenguat Sinyal TV Kabel
Amplifier pengguna dalam ruangan dua arah SA801HR bi-dikhususkan untuk konstruksi jaringan. Sirkuit kompak yang tinggi dan paduan Aluminium-, permukaan yang menarik, indeks yang bagus, dan perlengkapan yang bagus.
Karakteristik Kinerja
Mengadopsi modul RF enkapsulasi SOT-115 pada akses, non-liner yang andal. Pilih sirkuit dorong-tarik gelombang mikro-noise-rendah, distorsi kecil, dan rasio S/N tinggi.
Atur EQ dan ATT di tempat yang tepat, lebih nyaman untuk debugging.
Konsumsi daya kecil, keandalan tinggi, kinerja bagus, dan rasio harga.

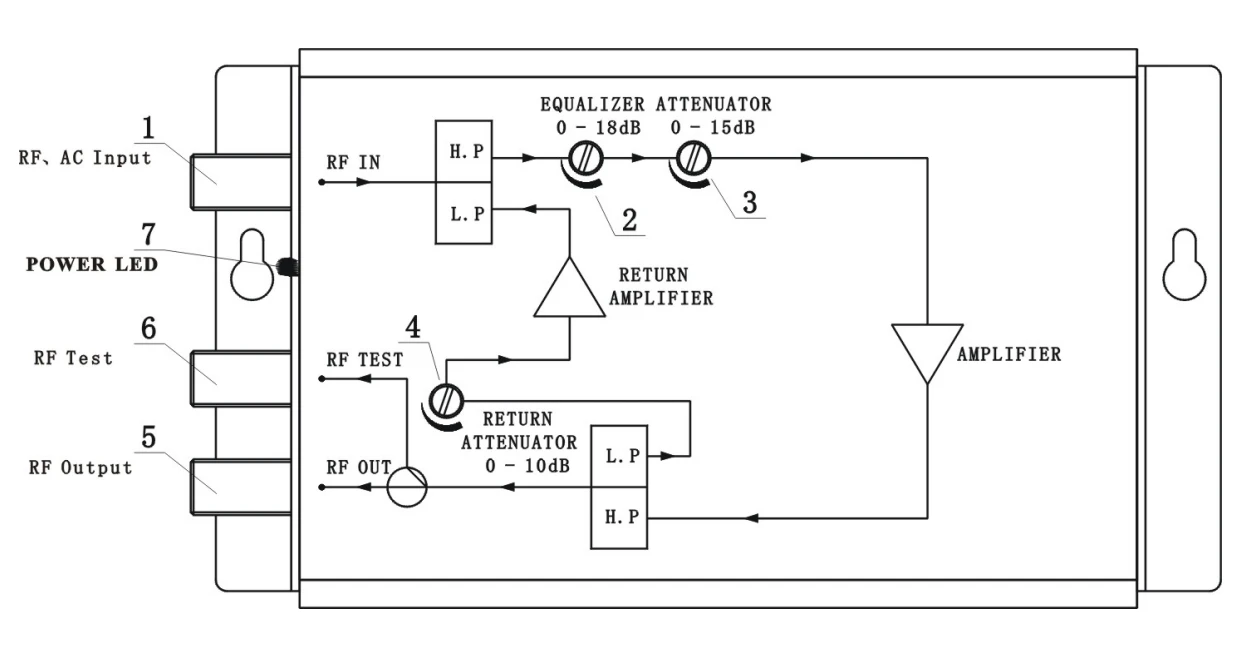

GAMBAR PRINSIP
PENJELASAN KONSTRUKSI
Parameter Kinerja
|
Transmisi Maju |
|||
|
Rentang Frekuensi |
MHz |
(45) 85~862 |
|
|
Nilai Keuntungan |
dB |
30 |
|
|
Keuntungan Pengisian Minimum |
dB |
Lebih besar dari atau sama dengan 30 |
|
|
Nilai Tingkat Masukan |
dBμV |
70±2 |
|
|
Nilai Tingkat Keluaran |
dBμV |
100 |
|
|
Kerataan di Band |
dB |
±1 |
|
|
Gambar Kebisingan |
dB |
Kurang dari atau sama dengan 10 |
|
|
Kembali Kerugian |
dB |
Lebih besar atau sama dengan 114 |
|
|
C/CTB (84 PAL-D) |
dB |
Lebih besar dari atau sama dengan 58 |
|
|
C/CSO (84PAL-D) |
dB |
Lebih besar dari atau sama dengan 56 |
|
|
Rasio Sinyal terhadap Kebisingan Alternatif |
dB |
Kurang dari atau sama dengan 2% |
|
|
Dapatkan Stabilitas |
dB |
± 1.0 |
|
|
Pukulan Tegangan |
KV |
5 |
|
|
Transmisi Mundur |
|||
|
Rentang Frekuensi |
MHz |
5~(30)65(atau ditentukan oleh pengguna) |
|
|
Nilai Keuntungan |
dB |
15 |
|
|
Kerataan Dalam Pita |
dB |
±1 |
|
|
Gambar Kebisingan |
dB |
Kurang dari atau sama dengan 12 |
|
|
Kembali Kerugian |
dB |
Lebih besar dari atau sama dengan 16 |
|
|
Tingkat Keluaran Maks |
dBμV |
Lebih besar atau sama dengan 110 |
|
|
Rasio antar modulasi pembawa ke orde kedua |
dB |
Lebih besar dari atau sama dengan 52 |
|
|
Rasio kebisingan pembawa terhadap alternatif |
2% |
＜2 |
|
|
Respon Umum |
|||
|
Tegangan Daya (50Hz) |
V |
J:AC (110-250)V ;B: AC(35-60)V |
|
|
Konsumsi daya |
VA |
8 |
|
|
Tegangan Penahan Impuls |
Kv |
＞5 |
|
|
Dimensi |
Mm |
178(L) x 100 (W) x55(H) |
|
