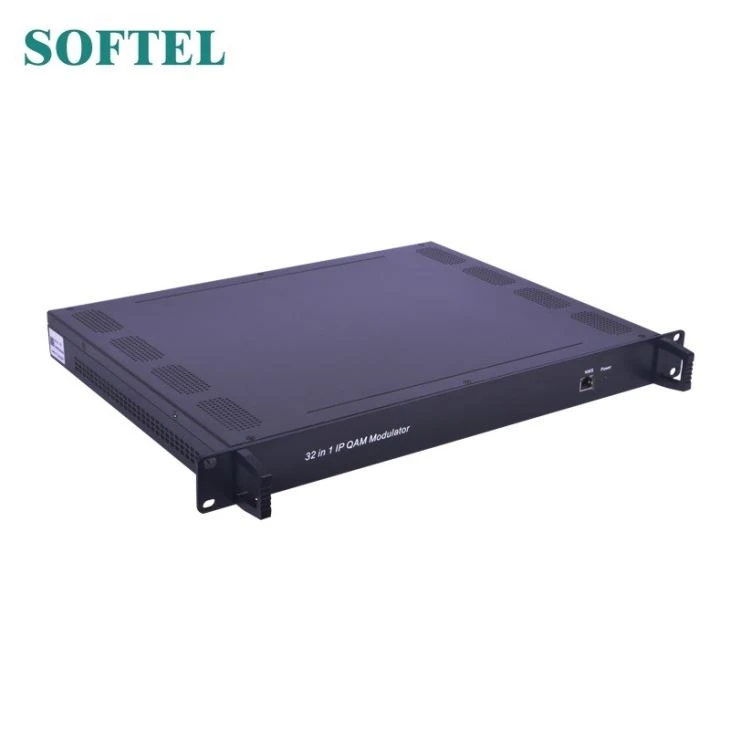

32 Saluran IP Qam Modulator
32 Channels IP Qam Modulator SFT3332 memiliki 32 saluran multiplexing, 32 saluran scrambling dan 32 saluran modulasi QAM (DVB-C), dan mendukung manajemen Jaringan berbasis Web. Ini juga ditandai dengan tingkat terintegrasi yang tinggi, kinerja tinggi dan biaya rendah.
Ciri

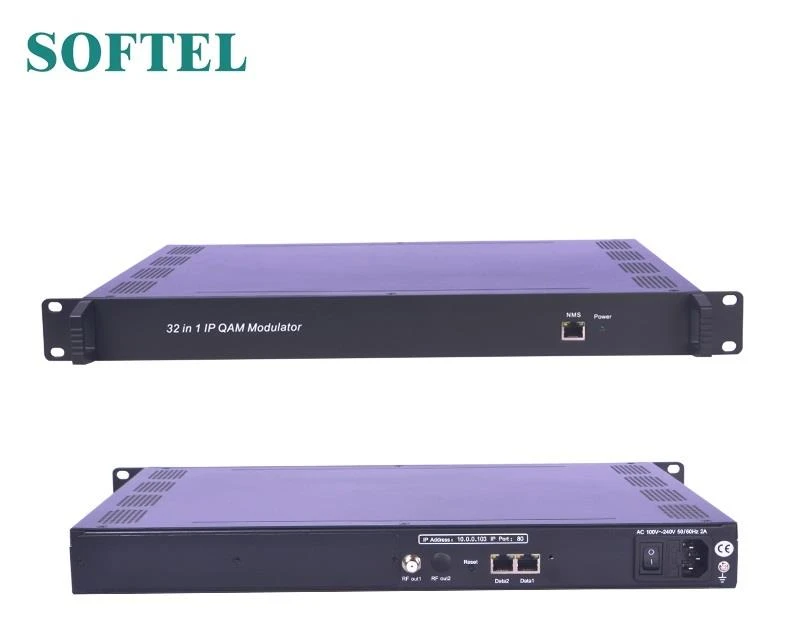

2 input GE, Data1 dan Data2 (antarmuka SFP opsional)
Mendukung hingga 1024 saluran TS melalui UDP / RTP, unicast dan multicast, IGMP v2 \ v3
Maks 840Mbps untuk setiap input GE
Mendukung penyesuaian PCR / penyaringan CA, remapping PID dan pengeditan PSI / SI yang akurat
Mendukung hingga 256 PIDS memetakan ulang per saluran
Mendukung 32 multiplexing atau scrambled TS pada keluaran UDP / RTP / RTSP
32 output pembawa QAM yang tidak berbatasan, sesuai dengan DVB-C (EN 300 429) dan ITU-T J.83 A / B
Mendukung pengkodean RS (204.188)
Parameter Teknis
Memasukkan | Memasukkan | Input IP 512x2, Port Ethernet 2 * 100 / 1000M (antarmuka SFP opsional) | |
Protokol Transportasi | TS lebih dari UDP / RTP, unicast dan multicast, IGMP V2 / V3 | ||
Tingkat transmisi | Maks 840Mbps untuk setiap input GE | ||
Mux | Saluran Input | 1024 | |
Saluran Keluaran | 32 | ||
PID Maks | 256 per saluran | ||
Fungsi | Memetakan ulang PID (otomatis / opsional secara manual) | ||
PCR penyesuaian akurat | |||
Tabel PSI / SI secara otomatis menghasilkan | |||
Berebut | Max simulscrypt CA | 4 | |
Perebutan Standar | ETR289, ETSI 101 197, ETSI 103 197 | ||
Koneksi | Koneksi lokal / jarak jauh | ||
Modulasi | DVB-C Modulator Sectioon | J.83A | Konstelasi: 16/32/64/128 / 256QAM |
Bandwidth: 8M | |||
J.83B | Konstelasi: 64QAM / 256QAM | ||
Bandwidth: 6 jt | |||
Saluran QAM | 32 operator yang tidak berdekatan | ||
Standar modulasi | EN300 429 / ITU-T J.83A / B (DVB-C) | ||
Tingkat Simbol | 5.0 ~ 7.0Msps, 1ksps loncatan | ||
Konstelasi | 16, 32, 64, 128, 256QAM | ||
FEC | RS (204, 188) | ||
Output RF | Antarmuka | 1 F port keluaran yang diketik untuk 32 operator, 75Ω | |
Rentang RF | 50 ~ 960MHz, 1kHz loncatan | ||
Tingkat Output | -20dBm ~ + 10dBm (87 ~ 117dbµV), 0.1dB loncatan | ||
MER | ≥ 40dB | ||
Output TS | 32 output IP melalui UDP / RTP / RTSP, unicast / multicast, 2 * 100 / 1000M Port Ethernet (SFP) | ||
Sistem | Perangkat lunak manajemen jaringan (NMS) pendukung | ||
Umum | Pengunduran diri | 420mm × 440mm × 44.5mm (WxLxH) | |
Suhu | 0 ~ 45 ℃ (operasi), -20 ~ 80 ℃ (penyimpanan) | ||
Sumber Daya listrik | AC 100V ± 10%, 50 / 60Hz atau AC 220V ± 10%, 50 / 60Hz | ||
Penyelesaian masalah
Sistem jaminan kualitas ISO9001 SOFTEL telah disetujui oleh organisasi CQC. Untuk menjamin kualitas, keandalan, dan stabilitas produk. Semua produk Softel telah lulus pengujian dan inspeksi sebelum dikirim keluar pabrik. Skema pengujian dan inspeksi sudah mencakup semua kriteria Optik, Elektronik, dan Mekanis yang telah diterbitkan oleh Softel.
Untuk mencegah potensi bahaya, harap ikuti dengan ketat kondisi operasi.
Tindakan Pencegahan
Memasang perangkat di tempat di mana suhu lingkungan antara 0 hingga 45 ° C.
Pastikan ventilasi yang baik untuk pendingin di panel belakang dan lubang pendingin lainnya jika perlu.
Memeriksa tegangan AC input dalam kisaran kerja catu daya dan koneksi sudah benar sebelum menghidupkan perangkat.
Memeriksa level output RF bervariasi dalam kisaran toleran jika perlu
Memeriksa semua kabel sinyal telah terhubung dengan benar
Sering menyalakan / mematikan perangkat dilarang; interval antara setiap sakelar hidup / mati harus lebih dari 10 detik.
Kondisi harus mencabut kabel listrik
Kabel listrik atau soket rusak.
Cairan apa pun mengalir ke perangkat.
Segala hal menyebabkan korsleting
Perangkat di lingkungan lembab
Perangkat menderita kerusakan fisik
Lama menganggur.
Setelah mengaktifkan dan mengembalikan ke pengaturan pabrik, perangkat masih tidak dapat berfungsi dengan baik.
