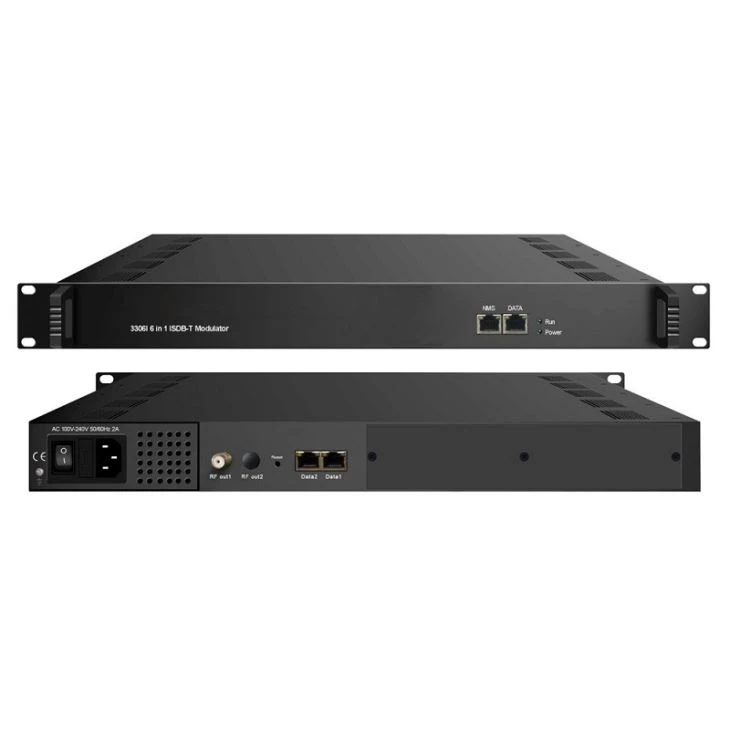

IP ke ISDB T Modulator

Ini adalah perangkat modulasi Mux terbaru kami. Dengan 6 saluran multiplexing dan 6 saluran modulasi (ISDB-Tb), mendukung maksimum 192 input IP melalui port GE dan 6 carrier yang tidak berbatasan (50MHz ~ 960MHz) output melalui antarmuka output RF.

Kirim permintaan

perkenalan produk

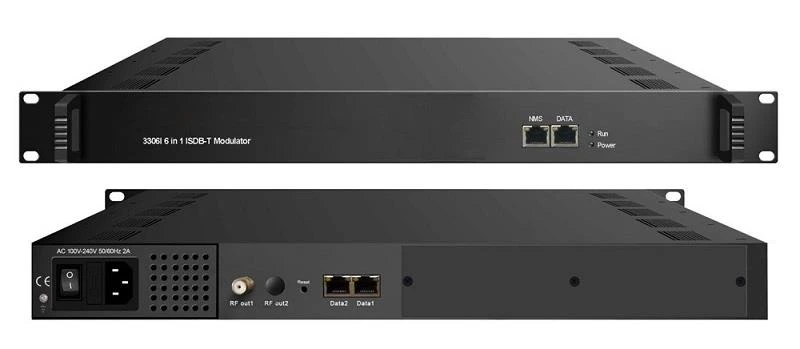

SFT3306I IP ke ISDB T modulator adalah perangkat modulasi Mux terbaru kami. Dengan 6 saluran multiplexing dan 6 saluran modulasi (ISDB-Tb), mendukung maksimum 192 input IP melalui port GE dan 6 carrier yang tidak berbatasan (50MHz ~ 960MHz) output melalui antarmuka output RF. Modulator IP to ISDB T ini sangat mudah beradaptasi dengan sistem penyiaran DTV generasi baru.

Ciri

2 input GE, Data 1 dan Data 2

Mendukung hingga 192 input IP melalui UDP / RTP, unicast dan multicast, IGMP v2 \ v3

Maks 840Mbps untuk setiap input GE

Mendukung penyesuaian PCR yang akurat

Mendukung CA PID filtering, remapping, dan editing PSI / SI

Mendukung hingga 180 PIDS memetakan ulang per saluran

Mendukung 6 multiplexing TS dibandingkan keluaran UDP / RTP / RTSP

6 keluaran operator yang tidak berbatasan, sesuai dengan ISDB-Tb (ARIB STD-B31)

Mendukung manajemen jaringan berbasis web

Spesifikasi

Memasukkan	Input IP 32 × 6, Port Ethernet 1000M
Protokol Transportasi	TS lebih dari UDP / RTP, unicast dan multicast, IGMP V2 / V3
Tingkat transmisi	Maks 840Mbps untuk setiap input GE
Mux	Saluran Input	192
	Saluran Keluaran	6
	PID Maks	180 per saluran
	Fungsi	Memetakan ulang PID (otomatis / opsional secara manual)
		PCR penyesuaian akurat
		Tabel PSI / SI secara otomatis menghasilkan
Modulasi Parameter	Standar	ARIB STD-B31
	Bandwidth	6 jt
	Konstelasi	QPSK, 16QAM, 64QAM
	Interval penjaga	1/32, 1/16, 1/8, 1/4
	Mode Transmisi	2K, 4K, 8K
	Tingkat kode	1/2, 2/3, 3/4, 5/6, 7/8
	MER	≥40dB
	Frekuensi RF	50 ~ 960MHz, langkah 1KHz
	Tingkat output RF	-20dBm ~ + 10dBm (87 ~ 117dbµV), 0.1dB loncatan
Output RF	Antarmuka	1 F port keluaran diketik untuk 6 operator, impedansi 75Ω
Output RF	ACLR	-50 dBc
Output TS	6 output IP melalui UDP / RTP / RTSP, unicast / multicast, 1000M Port Ethernet
Sistem	Perangkat lunak manajemen jaringan (NMS) pendukung
Umum	Dimensi	420mm × 440mm × 44.5mm (WxLxH)
	Bobot	3kg
	Suhu	0 ~ 45 ℃ (operasi), -20 ~ 80 ℃ (penyimpanan)
	Sumber Daya listrik	AC 100V ± 10%, 50 / 60Hz atau AC 220V ± 10%, 50 / 60Hz
	Konsumsi	15,4W
