Deskripsi Produk

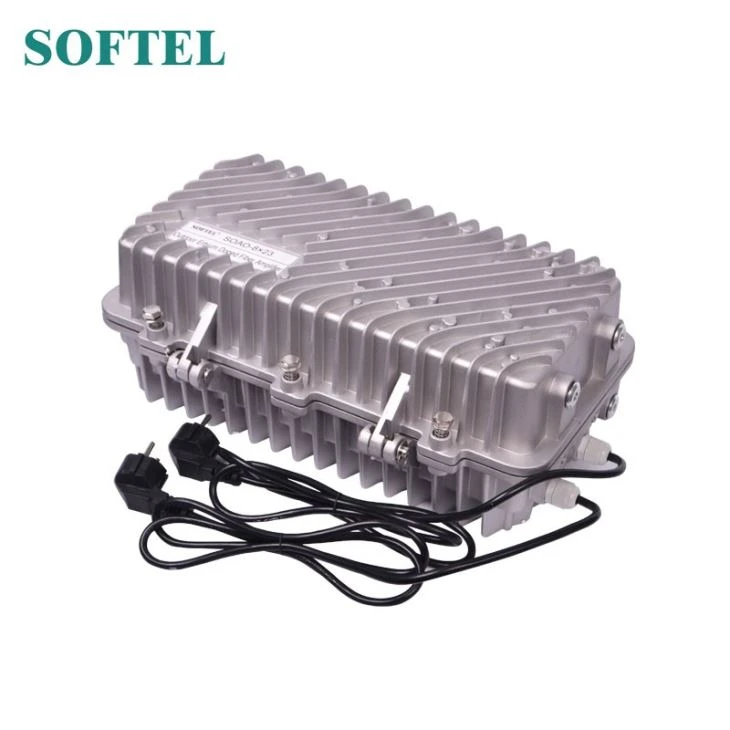

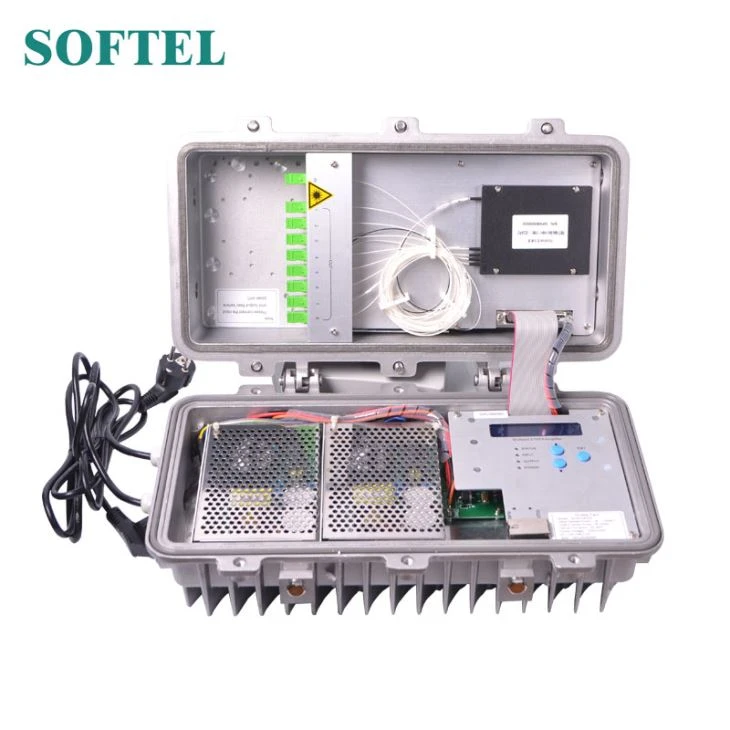

SOA1550series outdoor EDFA adalah penguat optik penguat CATV dengan pita spektrum penguatan dalam 1540 ~ 1565nm. Jenis penguat optik ini dirancang untuk saluran tunggal atau 1 ~ 8 saluran pita kontinu (panjang gelombang ITU). Ini diterapkan paling umum dan luas dibandingkan dengan penguat optik lainnya dalam sistem CATV.
Fitur Produk
Bandwidth operasi adalah 1540 ~ 1563nm
Itu kebisingan rendah, output tinggi dan keandalan tinggi
APC, ACC, seleksi terkontrol ATC (SOA1550 / P)
Ini memiliki instruksi pengawasan RS232 yang kuat
Ada tiga opsi eksterior: 1U (19 "stander), 3D (12,4", 3U, Desk-type) dan modulator

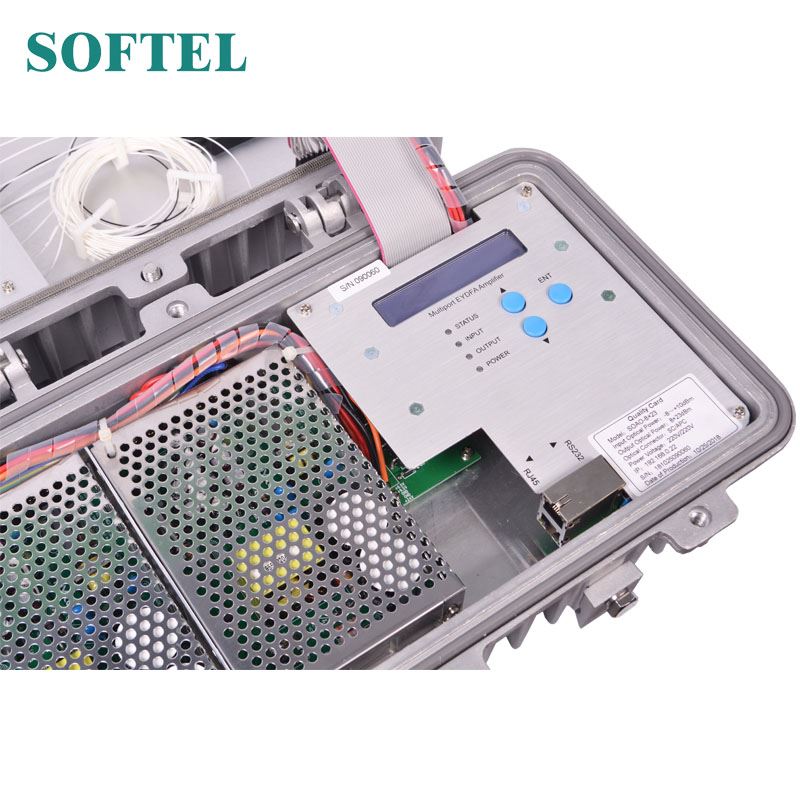

Eksterior 1U dan 3D, menawarkan tampilan status dan mendiagnosis kesalahan dengan LCD, antarmuka komunikasi RS232 standar, fungsi manajemen jaringan SNMP
Aplikasi model 3D untuk beradaptasi dengan laboratorium
P / P rasio yang sangat baik di daerah
Aplikasi utama
Ini berlaku untuk AM CATV, Digital CATV, DBS& MMDS, FTTP, FTTx PON dan aplikasi Laboratory.
Indeks Teknik EDFA Luar Ruang
Performa | Indeks | Suplemen | ||||
| Min | Ketik | Maks | ||||
Fitur optik | Kisaran panjang gelombang operasi (λ) | (nm) | 1540 | 1563 | CATV | |
Daya input | (dBm) | -10 | +10 | |||
Daya output maksimal | (dBm) | +10 | +26 | Pin=0dBm | ||
Output daya rentang yang dapat disesuaikan | (dBm) | -6 | 0 | SOA1550 / P | ||

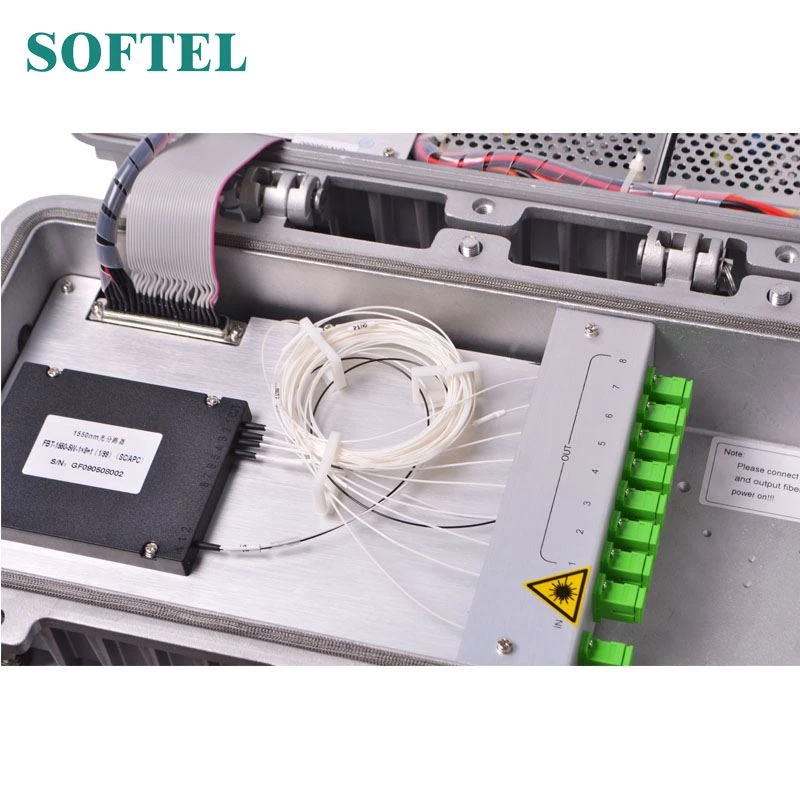

| Jumlah port output | 1 | 8 | SC / APC, FC / APC | |||
1 | 16 | LC / APC | ||||
Perbedaan masing-masing daya keluaran | (dB) | -0.5 | +0.5 | |||
Angka kebisingan (Pin=0dBm) | (dB) | 6.3 | SOA1526 | |||
Kehilangan ketergantungan polarisasi | (dB) | 0.3 | ||||
Keuntungan ketergantungan polarisasi | (dB) | 0.3 | ||||
Penyebaran mode polarisasi | (ps) | 0.3 | ||||
Input / output isolasi | (dB) | 30 | ||||
Kebocoran daya pompa | (dBm) | -30 | ||||
Kerugian gema | (dB) | 55 | APC | |||
Fitur umum | Antarmuka manajemen jaringan SNMP | RJ45 | ||||
| Antarmuka komunikasi | RS232 | |||||
Sumber Daya listrik | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
23 | 25 | +24VDC | ||||
Konsumsi daya | (W) | 50 | ||||
Temp kerja. | (℃) | -5 | 65 | |||
Suhu penyimpanan. | (℃) | -40 | 80 | |||
Operasi kelembaban relatif | (%) | 5 | 95 | |||
| Ukuran (W) × (D) × (H) | (mm) | 483×368×44 | 1RU (19") | |||
| 315×391×133 | 3D (12,4" ;, jenis meja) | |||||
| 399×244×165 | Keluar pintu | |||||
Komentar: Daya keluaran dapat disesuaikan oleh pengguna
