Node Optik Mini
Node Optik Mini

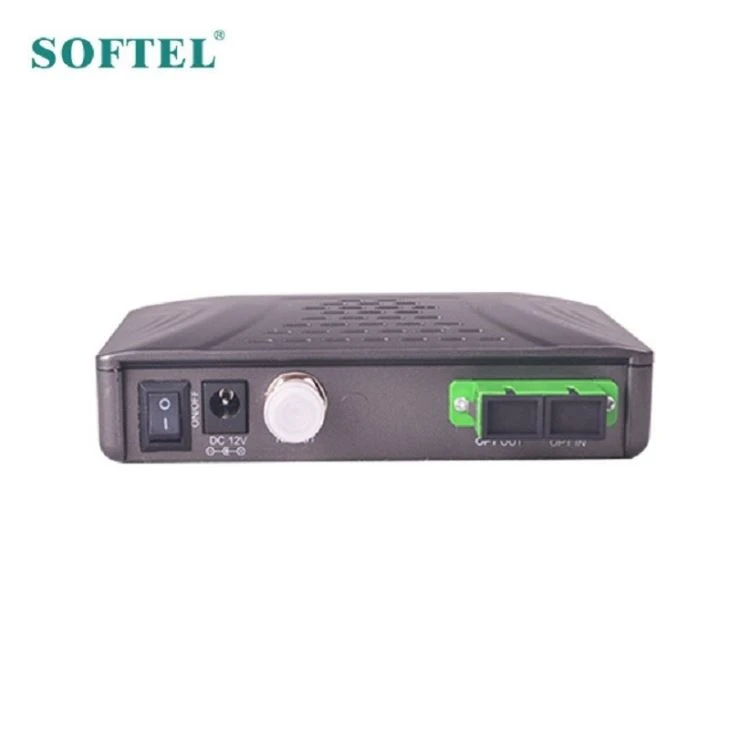

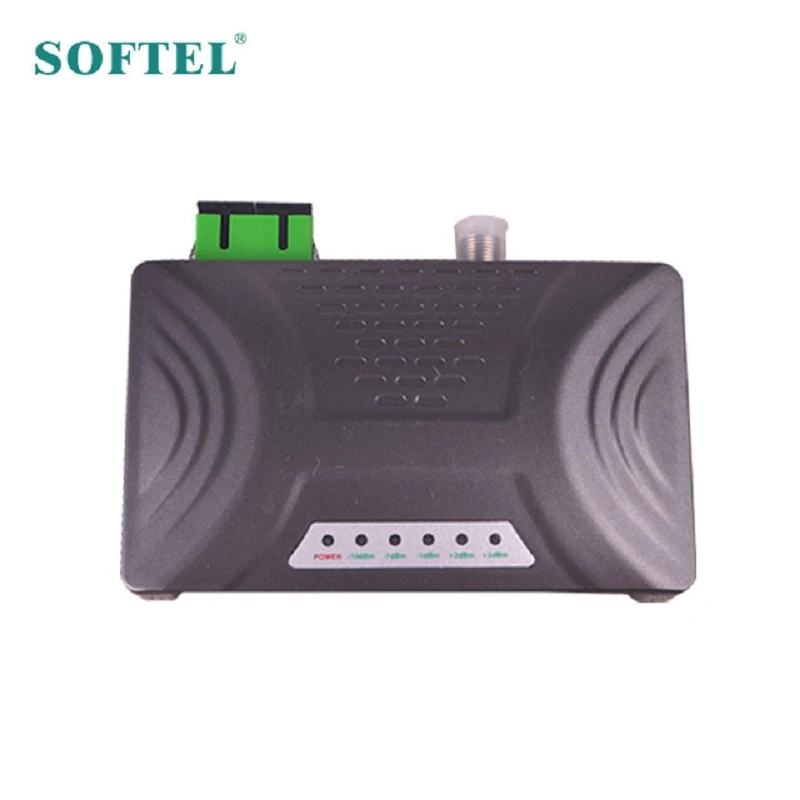

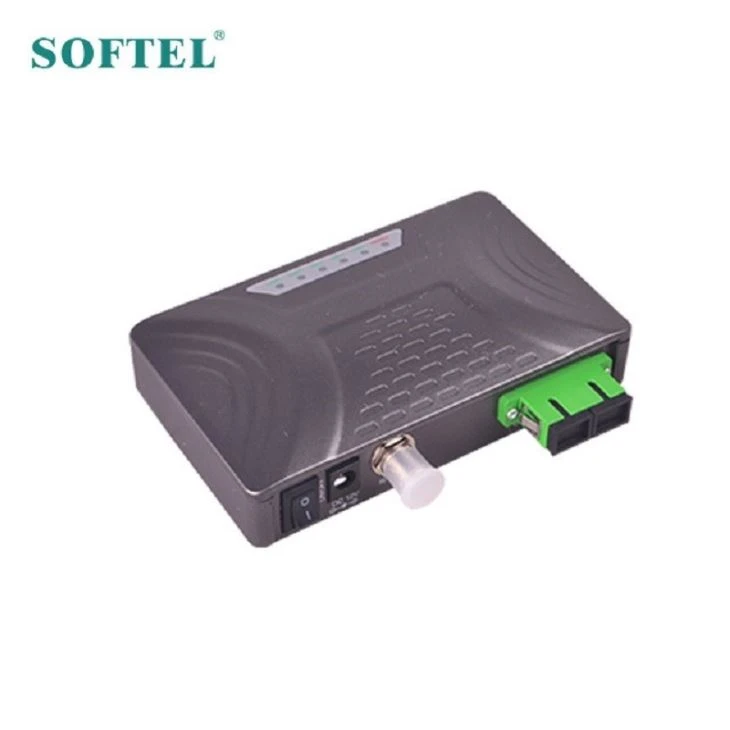

SR3020AW adalah node optik mini dengan fungsi AGC built-in dan WDM built-in. Ukuran yang lebih kecil membuatnya lebih mudah untuk dipasang di jaringan FTTH (Fiber To The Home).
fitur
1. Ini dirancang untuk jaringan FTTH.
2. Ini memiliki linearitas dan kerataan yang sangat baik.
3. Teruskan keluaran cabang RF
4. Ini memiliki berbagai daya input optik.
5. Ukurannya lebih kecil dan lebih mudah untuk instalasi.
6. Frekuensi kerja maju diperpanjang hingga 1GHz. Bagian penguat RF mengadopsi chip GaA kinerja tinggi dan konsumsi daya rendah. Tingkat output maksimum hingga 80dBuv.
7. Mengadaptasi teknologi kebisingan yang sangat rendah.
8. RF Fungsi kontrol penguatan otomatis direalisasikan oleh MCU, rentang AGCcontrol optik: +2dBm ～ -7dBm
Parameter node optik mini
Nomor Item | Satuan | Deskripsi | Ucapan |
Antarmuka Pelanggan | |||
Konektor RF | F-perempuan | ||
Konektor Optik | SC / APC atau FC / APC | ||
Sumber Daya listrik | DC 2.1 | ||
Parameter Optik | |||
Responsivitas | A/W | ≥0.9 | |
Masukan Daya Optik | dBm | -10~+3 | |
-7~+2 | AGC | ||
Kerugian Pengembalian Optik | dB | ≥45 | |
Panjang gelombang masukan | nm | 1260~1600 | |
Terima Panjang Gelombang | nm | 1550±20 | |
Lewati Panjang Gelombang | nm | 1310/1490 | |
Jenis Serat Optik | Mode Tunggal | ||
Parameter RF | |||
Rentang frekuensi | MHz | 47-1000 | |
Kebosanan | dB | ±0.75 | |
Tingkat Keluaran | dBµV | ≥80 | |
CNR | dB | ≥50 | Daya Input -1dBm |
CSO | dB | ≥62 | |
CTB | dB | ≥65 | |
Mengembalikan kerugian | dB | ≥16 | |
Stabilitas AGC | dB | ±1 | |
Impedansi Output | Ω | 75 | |
Parameter Lainnya | |||
Sumber Daya listrik | VDC | 12 | |
Konsumsi daya | W | GG lt; 2 | |
Ukuran | mm | 117*84*32 | |
Bahan perumahan | ABS | ||
