Node Optik CATV luar ruangan
Node Optik CATV luar ruangan

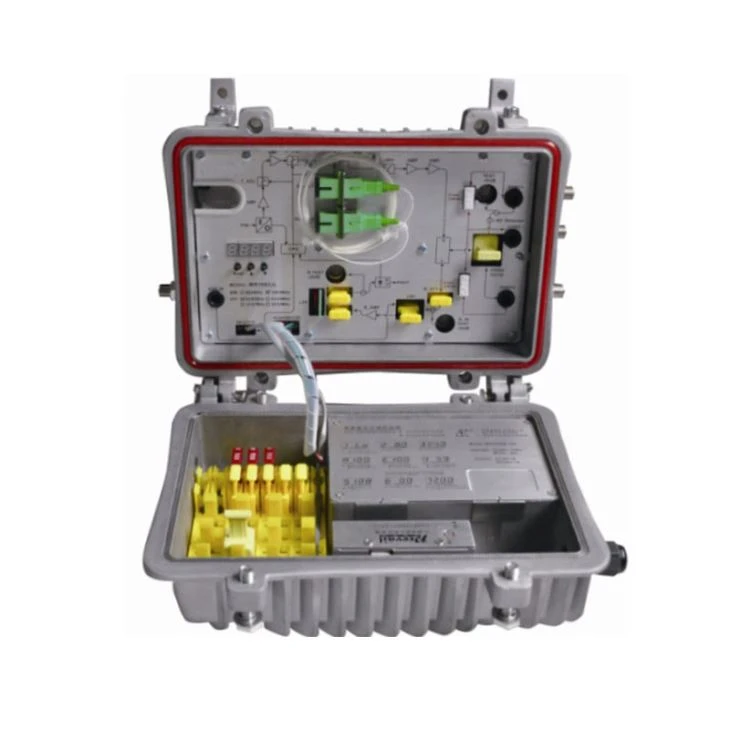

SR1012ST adalah node optik CATV luar dua-output terbaru bermutu tinggi kami. Pre-amplifier mengadopsi full GaA MMIC, dan post-amplifier mengadopsi modul GaA. Desain sirkuit teroptimalisasi, ditambah dengan pengalaman desain profesional 10 tahun kami, membuat peralatan mencapai indeks kinerja yang baik. Kontrol mikroprosesor, tampilan digital parameter, debug teknik sangat mudah.
Karakteristik kinerja
Tabung konversi photoelectric PIN respons tinggi.
Desain sirkuit yang dioptimalkan, dengan proses produksi SMT, jalur sinyal yang dioptimalkan, membuat transmisi sinyal fotolistrik lebih lancar.
Chip atenuasi RF khusus, dengan atenuasi RF baik dan kesetimbangan linear, akurasi tinggi.
Perangkat penguat GaA, output pengganda daya, dengan gain tinggi dan distorsi rendah.
Peralatan kontrol Single Chip Microcomputer (SCM) berfungsi, LCD menampilkan parameter, kenyamanan dan operasi intuitif, dan kinerja yang stabil.
Performa AGC yang luar biasa, ketika kisaran daya optik input adalah －9 ～ ＋ 2dBm, level output tetap tidak berubah, CTB dan CSO pada dasarnya tidak berubah.
Antarmuka komunikasi data yang dicadangkan, dapat terhubung dengan transponder Ethernet, akses ke sistem manajemen jaringan.
Emisi pengembalian dapat memilih mode burst untuk secara tajam mengurangi konvergensi kebisingan dan mengurangi nomor penerima bagian depan.
Parameter Teknik
Barang | Satuan | Outdoor simpul optik CATV | |||
Meneruskan bagian penerima optik | |||||
Parameter Optik | |||||
Menerima Daya Optik | dBm | -9 ~ +2 | |||
Kerugian Pengembalian Optik | dB | GG gt; 45 | |||
Panjang Gelombang Penerimaan Optik | nm | 1100 ~ 1600 | |||
Jenis Konektor Optik | FC / APC, SC / APCor ditentukan oleh pengguna | ||||
Jenis serat | Mode Tunggal | ||||
Tautan Kinerja | |||||
C/N | dB | ≥ 51 (-2dBm input) | |||
C / CTB | dB | ≥ 65 | Tingkat Output 108dBμV EQ6dB | ||
C / CSO | dB | ≥ 60 | |||
Parameter RF | |||||
Rentang frekuensi | MHz | 45 ~862 | 45 ~1000 | ||
Kerataan dalam Band | dB | ±0.75 | ±0.75 | ||
Nilai Tingkat Output | dBμV | ≥ 108 | ≥ 108 | ||
Tingkat Output Maks | dBμV | ≥ 114 | ≥ 112 | ||
Kerugian Return Output | dB | (45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14 | |||
Impedansi Output | Ω | 75 | 75 | ||
Kontrol Elektronik Rentang EQ | dB | 0～15 | 0～15 | ||
Kontrol Elektronik Rentang ATT | dB | 0～20 | 0～20 | ||
Kembali Bagian Emisi Optik | |||||
Parameter Optik | |||||
Panjang Gelombang Transmit Optik | nm | 1310 ± 10, 1550 ± 10 atau ditentukan oleh pengguna | |||
Output Daya Optik | mW | 0.5, 1, 2 | |||
Jenis Konektor Optik | FC / APC, SC / APCor ditentukan oleh pengguna | ||||
Parameter RF | |||||
Rentang frekuensi | MHz | 5 ~ 65 (atau ditentukan oleh pengguna) | |||
Kerataan dalam Band | dB | ±1 | |||
Tingkat Input | dBμV | 72 ~ 85 | |||
Impedansi Output | Ω | 75 | |||
Rentang NPRDynamic | dB | ≥15 (NPR≥30 dB) Gunakan laser DFB | ≥10 (NPR≥30 dB) Gunakan laser FP | ||
Kinerja Umum | |||||
Tegangan Suplai | V | A: AC (150 ~ 265) V; B: AC (35 ~ 90) V | |||
Suhu Operasional | ℃ | -40~60 | |||
Suhu penyimpanan | ℃ | -40~65 | |||
Kelembaban relatif | % | Maks 95% tanpa kondensasi | |||
Konsumsi | VA | ≤ 22 | |||
Dimensi | mm | 260（L）* 200（W）* 130（H） | |||
Analisis Kegagalan Umum dan Pemecahan Masalah
Fenomena kegagalan | Penyebab kegagalan | Larutan |
Setelah menghubungkan jaringan, gambar titik kontak optik telah kurva seperti jaring atau partikel besar menyoroti tapi latar belakang gambar bersih. | 1. Daya optik input dari penerima optik terlalu tinggi, buat tingkat output dari penerima optik modul terlalu tinggi dan indeks sinyal RF memburuk. 2. Sinyal RF (masukan optik pemancar) indeks buruk. | 1. Periksa daya optik input dan buat penyesuaian yang tepat untuk membuatnya di rentang yang ditentukan; atau atur atenuasi dari penerima optik untuk mengurangi level output dan tingkatkan indeks. 2. Periksa optik ruang mesin ujung depan pemancar dan membuat indeks sinyal RF penyesuaian yang tepat. |
Setelah menghubungkan jaringan, gambar titik kontak optik memiliki suara yang jelas. | 1. Daya optik input dari penerima optik tidak cukup tinggi, menghasilkan penurunan C / N. 2. Konektor aktif serat optik atau adaptor penerima optik memiliki telah tercemar. 3. Level sinyal RF yang dimasukkan pemancar optik terlalu rendah, buat tingkat modulasi laser tidak cukup. 4. C / Nindex dari tautan sistem sinyal terlalu rendah. | 1. Periksa daya optik yang diterima dari titik kontak optik dan membuatnya sesuai penyesuaian untuk membuatnya dalam kisaran yang ditentukan. 2. Pulihkan daya optik yang diterima dari titik kontak optik dengan membersihkan optik konektor serat atau metode adaptor dll. Metode operasi khusus lihat “Bersihkan dan metode pemeliharaan serat optik konektor aktif ”. 3. Periksa input level sinyal RF optik pemancar dan sesuaikan dengan input yang diperlukan jarak. (Ketika jumlah saluran input kurang dari 15, harus lebih tinggi dari nilai nominal.) 4. Gunakan analisis spektrum untuk memeriksa tautan sistemC / Nand buat yang sesuai penyesuaian. Pastikan sinyal tautan sistem C / N ﹥ 51dB. |
Setelah menghubungkan jaringan, gambar beberapa kontak optik poin muncul secara acak suara yang jelas atau cerah jejak. | Titik kontak optik telah terbuka gangguan sinyal sirkuit atau kuat gangguan sinyal gangguan. | 1. Periksa apakah ada interferensi yang kuat sumber; ubah titik kontak optik lokasi jika mungkin untuk menghindari pengaruh sumber interferensi yang kuat. 2. Periksa jalur kabel kontak optik titik, jika ada jaring pelindung atau situasi itu efek pelindung konektor RF tidak baik. 3. Tutup rapat wadah peralatan dengan erat memastikan efek perisai; jika memungkinkan tambahkan penutup pelindung ke titik kontak optik dan landasan yang andal. |
Setelah menghubungkan jaringan, gambar beberapa kontak optik poin muncul satu atau dua jejak horizontalbright. | Catu daya. Gangguan riak AC karena bumi yang buruk dari peralatan atau catu daya. | Periksa situasi pembumian peralatan, pastikan setiap peralatan ada di barisan telah andal landasan dan resistensi pentanahan adalah ﹤ 4Ω. |
Setelah menghubungkan jaringan, yang diterima kekuatan optik optik titik kontak tidak stabil dan memiliki kontinu yang besar perubahan. RF keluaran sinyal juga tidak stabil. Tapi optik keluaran yang terdeteksi kekuatan optik pemancar normal. | Konektor aktif serat optis jenis tidak cocok, mungkin APC ketik sambungan ke jenis PC, buat sinyal optik tidak normal penularan. Konektor aktif serat optik atau adaptor mungkin tercemar serius atau adaptor rusak. | 1. Periksa jenis serat optik aktif konektor dan mengadopsi jenis optik APC konektifitas serat aktif untuk memastikan normal transmisi sinyal optik. 2. Bersihkan aktif serat optik yang tercemar konektor atau adaptor. Operasi spesifik metode lihat “Metode pembersihan dan pemeliharaan konektor aktif serat optik ”. 3. Ganti adaptor yang rusak. |
