Outdoor Modular Optical Node
Outdoor Modular Optical Node
Outdoor Modular Optical Node
Outdoor Modular Optical Node

Node Optik Luar Modular

Kontrol mikroprosesor, tampilan digital parameter yang membuat debug teknik sangat nyaman. Ini adalah produk utama untuk membangun jaringan CATV.

Kirim permintaan

perkenalan produk

Outdoor Modular Optical NodeSR 812 S adalah penerima optik jaringan CATV baru kami dengan kualitas hebat dan harga bersaing.

Optical Node

Karakteristik Kinerja

Tabung konversi fotoelektrik PIN respons tinggi.

Desain sirkuit yang dioptimalkan, produksi proses SMT, jalur sinyal yang dioptimalkan, membuat transmisi sinyal fotoelektrik lebih baik.

Chip atenuasi RF khusus, atenuasi RF baik dan keseimbangan linear, akurasi tinggi.

Perangkat penguat GaA, output daya ganda, gain tinggi dan distribusi rendah.

Mikroprosesor mengontrol status kerja, tampilan digital parameter, kenyamanan dan operasi intuitif, dan kinerja stabil.

Performa AGC yang luar biasa, ketika rentang daya optik input adalah - 8 ～＋ 2 dBm, level output tetap tidak berubah, CTB dan CSO pada dasarnya tidak berubah.

Parameter Teknik

Barang	Satuan	Node Optik Luar Modular
Parameter Optik
Menerima Daya Optik	dBm	-8 ~ +2
Kerugian Pengembalian Optik	dB	GG gt; 45
Penerimaan Optik Panjang gelombang	nm	1100 ~ 1600
Jenis Konektor Optik		FC / APC, SC / APC atau ditentukan oleh pengguna
Jenis serat		Mode Tunggal
Tautan Kinerja
C/N	dB	≥ 51 （- input 2dBm）
C / CTB	dB	≥ 65	Tingkat Output 106 dBμV Seimbang 6 dB
C / CSO	dB	≥ 60
Parameter RF
Rentang frekuensi	MHz	45 ~862
Kerataan dalam Band	dB	±0.75
Nilai Tingkat Output	dBμV	≥ 106
Level Output Maks	dBμV	≥ 110
Kerugian Return Output	dB	≥14
Impedansi Output	Ω	75
Kontrol Elektronik EQ Jarak	dB	0～10
Kontrol Elektronik ATT Jarak	dBμV	0～20
Kinerja Umum
Tegangan Suplai	V	AC （130 ~ 265） V atau AC (35 ~ 85) V

Suhu Operasional	℃	-40~60
Kelembaban relatif	%	Maks 95% tanpa kondensasi
Konsumsi	VA	≤ 15
Dimensi	mm	185（L）╳140（W）╳91（H）

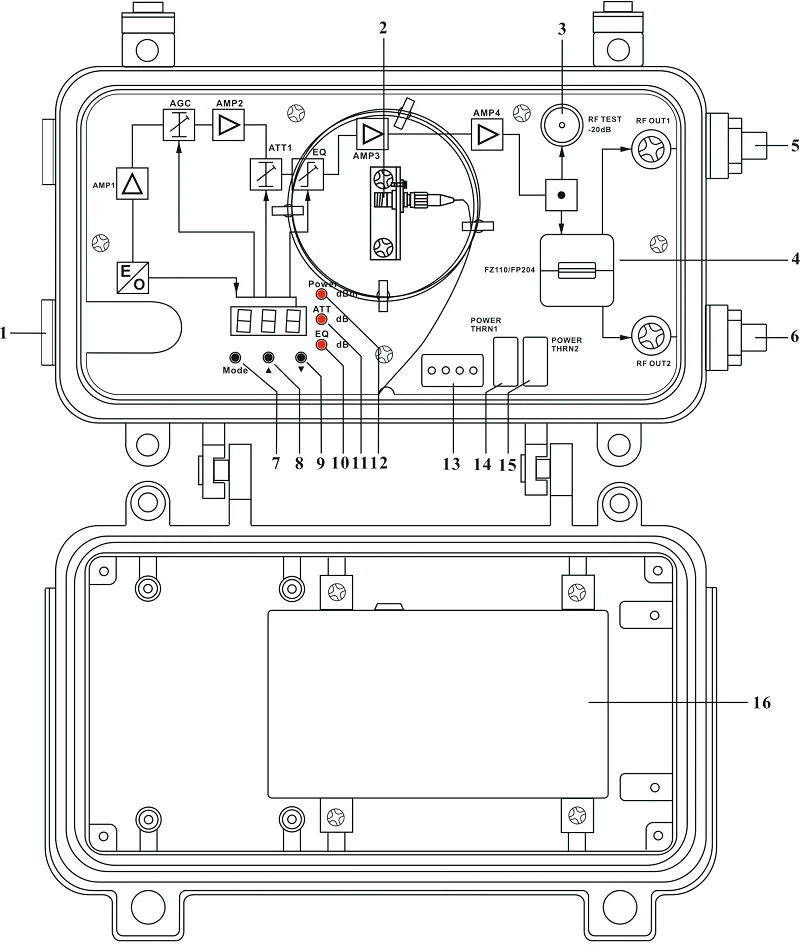

StructureDiagram ofOutdoor Modular Optical Node

1. Input serat optik	2. Adaptor serat optik
3. -20dB port uji RF	4. Ketuk atau pembagi keluaran
5. Output RF 1	6. Output RF 2
7. Tombol pemilihan mode	8. Tombol atas
9. Tombol bawah	10. Indikator mode EQ kontrol elektronik
11. Kontrol elektronik Indikator mode ATT	12. Indikator mode daya optik
13. Antarmuka daya mainboard	14. Inserter arus lebih catu daya 1
15. Inserter arus lebih catu daya 2	16. Berpindah catu daya
