Dvb-T / T2 modulator adalah produk baru kami yang dikembangkan sesuai dengan standar DVB-T / T2. Model No: SFT2406G

Kirim permintaan

perkenalan produk

Digital DVB-T2 Modulator

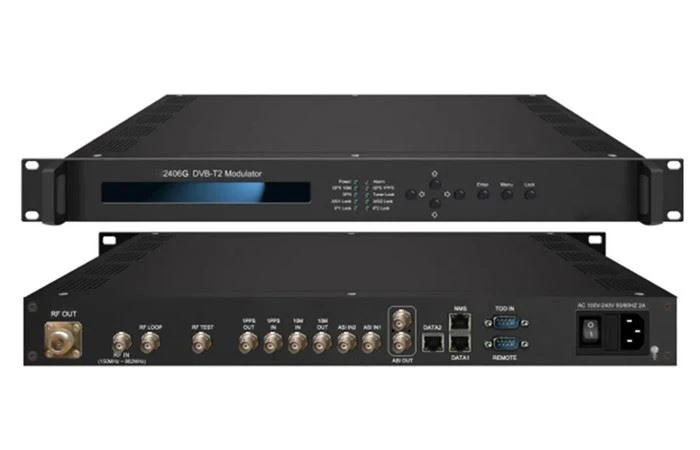

Modulator DVB-T/T2 SFT2406G adalah produk baru kami yang dikembangkan sesuai dengan standar DVB-T/T2. Dengan teknologi modulasi canggih, modulator ini dapat secara efektif memanfaatkan sumber daya spektrum tanah dan memungkinkan untuk memberikan sinyal yang dapat diandalkan untuk perangkat tetap, mobile dan portabel. Dibandingkan dengan DVB-T, kapasitas saluran meningkat sebesar 30% di bawah ambang batas carrier to noise ratio (CNR) yang sama. Selain itu, perangkat ini dapat ditingkatkan dan dikendalikan melalui sistem jaringan, yang memungkinkannya digunakan secara luas dalam menyiapkan jaringan penyiaran digital dan memberikan sinyal yang baik untuk laboratorium ilmiah dan DVB-T / T2 STB.

Fitur Modulator DVB-T2 Digital

* Sepenuhnya mematuhi standar EN302 755 dan EN300 744

* Port input 2ASI

* 2 input IP melalui protokol UDP

* Input/loop 10MHz keluar, input/loop 1PPS keluar

* DVB-T/T2 RF keluar dalam satu perangkat

* Mendukung PLP tunggal

* Mendukung MISO dan SISO

* Mendukung mode bersih MFN

* Mendukung pra-distorsi digital non-linear (DPD)

* Osilator kristal suhu konstan, setinggi stabilitas 0,1ppm

* Mendukung bypass PID dan pass-through(opsi)

* Operasi keyboard dan layar LCD

* Sistem manajemen Jaringan Web

Spesifikasi dariDigital DVB-T2 Modulator

Masukan	Input TS lebih dari 2 ASI dan 2 port IP (UDP)
	Input dan loop jam referensi 10MHz, antarmuka BNC
	Input dan loop 1PPS keluar, antarmuka BNC
Multiplexing (option)	PID maksimumRemapping	128 input per saluran
	Fungsi	Remapping PID (otomatis atau manual)
		Penyesuaian PCR yang akurat
		Buat tabel PSI/SI secara otomatis
Modulasi	DVB-T2	Standar	EN302 755
		Modus	Mode A: PLP tunggal;
		PLPKonstelasi	QPSK,16QAM, 64QAM, 256QAM(Normal atau berputar)
		Pos L1Rasi bintang	BPSK, QPSK, 16QAM, 64QAM
		Panjang FEC	Pendek (16K), Normal (64K)
		Tarif FEC	1/2, 3/5, 2/3, 3/4, 4/5, 5/6
		Pola Pilot	PP1 - PP8
		Interval Penjaga	1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
		FFT Mode	1k, 2k, 4k8k, 16k, 32k (normal atau diperpanjang)
		Bandwidth	5MHz, 6MHz, 7MHz, 8MHz
		Mode Bersih	MFN
	DVB-T	Standar	EN300 744
		FFT	2K, 8K
		Bandwidth	5MHz, 6MHz, 7MHz, 8MHz
		Konstelasi	QPSK, 16QAM, 64QAM
		Interval penjaga	1/4, 1/8, 1/16, 1/32
		FEC	1/2, 2/3, 3/4, 5/6, 7/8
		Mode Bersih	MFN
RF Keluar	Konektor	Tipe N, 50ωImpedance
	Rentang RF	150 ~ 999Mhz, 1hz melangkah
	Tingkat outputATT	-15~+5 dBm, 0.1db melangkah
	MER	> 43db
	BahuTingkat	>56dB
Sistem	Layar LCD, keyboard, dan manajemen jaringan web
	Mendukung peningkatan perangkat lunak melalui jaringan
Umum	Demission(W * L * H)	482mm×410mm×44mm
	Suhu	0~45°C(operasi),-20~80°C(penyimpanan)
	Catu daya	AC 220V±10%,50/60Hz
