Node optik luar dua arah ini sempurna untuk membangun jaringan broadband area metropolitan HFC dua arah dua arah berkualitas tinggi.

Kirim permintaan

perkenalan produk

Fiber Optic Node CATV

Ringkasan

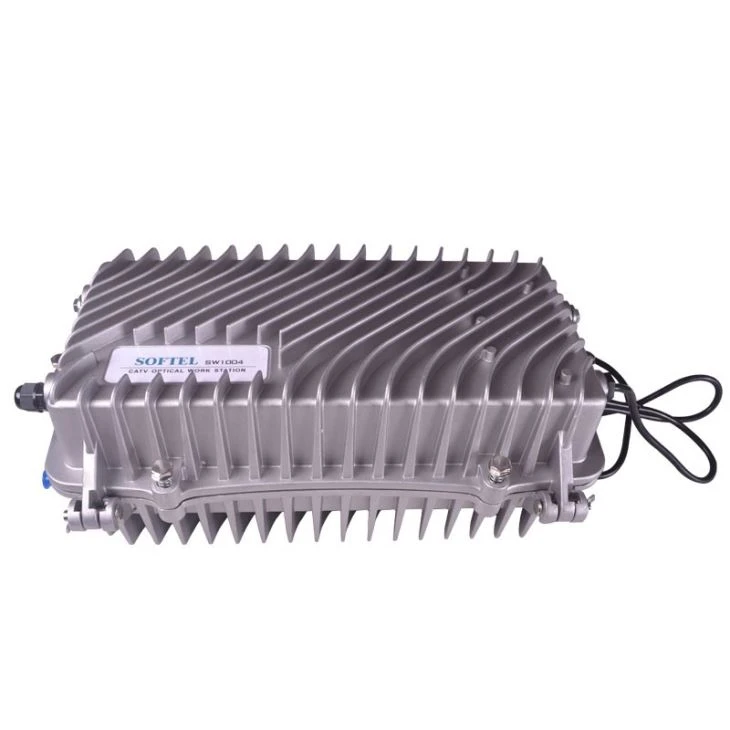

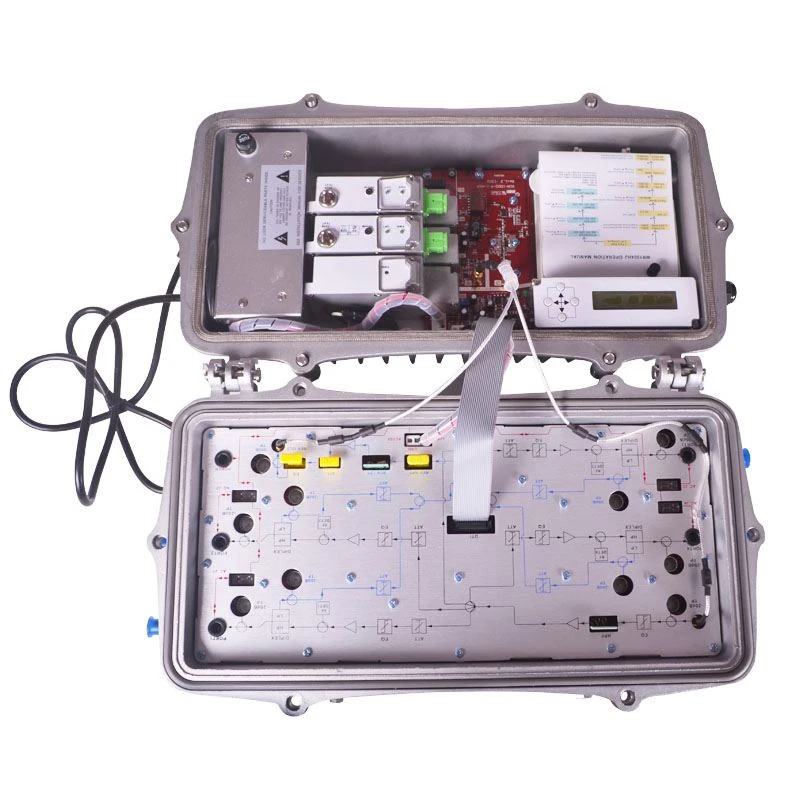

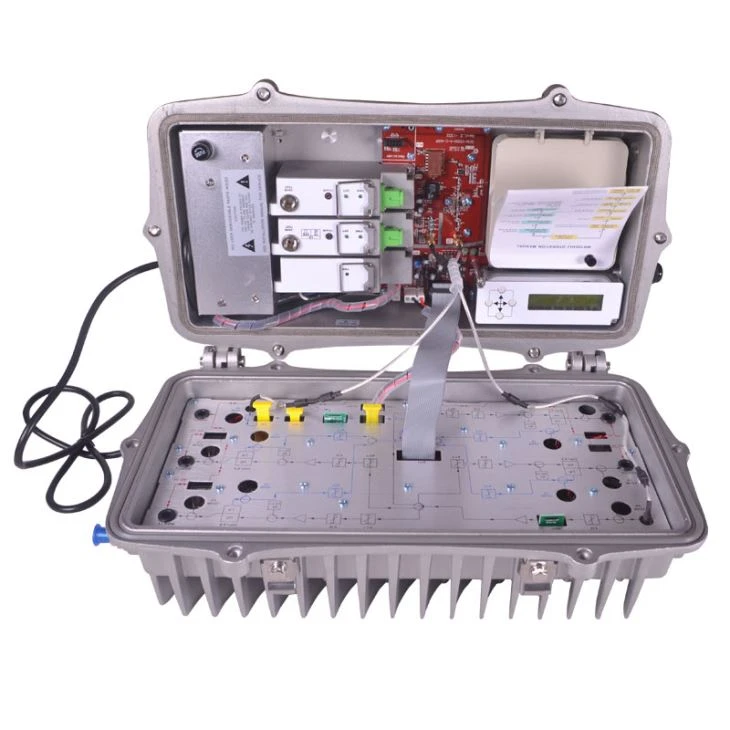

SR1004 luar simpul optik adalah peralatan sambungan optik dua arah yang didasarkan pada beberapa tahun pengalaman penelitian peralatan transmisi serat CATV HFC, yang secara khusus dikembangkan untuk struktur HFC dua arah jaringan broadband area metropolitan. Fiber Optic Node CATV ini merupakan pilihan tepat untuk membangun jaringan broadband area dua arah HFC dua arah yang berkualitas tinggi.

Karakteristik

1.Full CPU mengontrol kerja mesin, LCD menampilkan parameter, seperti level input / output. Operasi kontrol variabel nyaman dan intuitif, dan kinerjanya stabil. Mengurangi sejumlah besar aksesori opsional.

2. Ini Fiber Optik Node CATVSR1004adopt teknologi AGC optik canggih, rentang kontrol AGC optik: +2dBm ～ -9 / -8 / -7dBm disesuaikan.

3.Two-channel penerima sinyal optik cadangan satu sama lain, dapat mengatur kondisi switching otomatis sewenang-wenang, juga dapat diatur untuk beralih manual.

4. Mengoptimalkan desain sirkuit, proses produksi SMT, mengoptimalkan jalur sinyal keseluruhan, membuat sinyal photoelectronic lebih stabil, RF indeks linear lebih tinggi.

5. profesional rf chip atenuasi disesuaikan listrik, rf sirkuit keseimbangan disesuaikan listrik, linieritas yang baik, presisi tinggi.

6.GaAs perangkat penguat, output pengganda daya, gain tinggi dan distorsi rendah.

7. jalur kembali mengadopsi profesional rf atenuasi chip disesuaikan listrik bukannya switch tiga negara.

Parameter teknik

Barang	Satuan	Fiber Optic Node CATVSR1004
Forward Path Optical Menerima Bagian
Parameter Optik
Terima Daya Optik	dBm	-9 ~ +2
Rentang Daya Optik AGC	dBm	(-9dBm / -8dBm / -7dBm) - (+2dBm) dapat disesuaikan
Kerugian Pengembalian Optik	dB	GG gt; 45
Optik Menerima Panjang Gelombang	nm	1100 ~ 1600
Jenis Konektor Optik		FC / APC, SC / APC (atau ditentukan oleh pengguna)
Jenis Serat Optik		Mode Tunggal
Tautan Performanc
C/N	dB	≥ 51
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
Parameter RF
Rentang frekuensi	MHz	47/85～862/1003
Kerataan dalam Band	dB	±0.75
Nilai Tingkat Output	dBμV	≥ 108
Tingkat Output Maks	dBμV	≥ 112
Kerugian Return Output	dB	≥16
Impedansi Output	Ω	75
Jalur Kembali Optical Transmit Par
Parameter Optik
Panjang Gelombang Transmit Optik	nm	1310 ± 10, 1550 ± 10 atau ditentukan oleh pengguna
Jenis Laser		DFBor FP laser
Output Daya Optik	mW	0.5, 1, 2, 3, 4
Jenis Konektor Optik		SC / APC, FC / APC
Parameter RF
Rentang frekuensi	MHz	5 ~ 65
Kerataan dalam Band	dB	±0.75
Tingkat Input	dBμV	75～85
Input Return Loss	dB	≥ 16
Impedansi Output	Ω	75
Kisaran NPRdynamic	dB	≥15 （NPR≥30 dB） Gunakan DFBlaser	≥10 （NPR≥30 dB） Gunakan laser FP
Pertunjukan Umum
Tegangan daya	V	A: AC 135 ~ 250 V / 50Hz; B: AC (DC) 35 ～ 90V / 50Hz
Suhu Operasional	℃	－30～＋70
Suhu penyimpanan	℃	－30～＋70
Kelembaban relatif	％	Maks 95% non-kondensasi
Konsumsi	W	≤70
Dimensi	mm	430（L）╳ 250（W）╳ 170（H）
