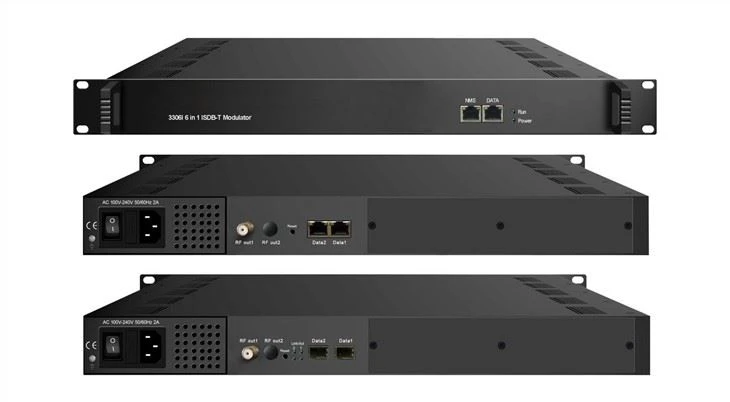

Modulator 16 in 1 IP Ke ISDB-T
16 dalam 1 IP ke Modulator ISDB-T
SFT3306I 8in1/16in1 ISDB-T modulator adalah perangkat modulasi Mux generasi terbaru yang dikembangkan oleh Softel. Ini memiliki 8 (atau16) saluran multiplexing dan saluran modulasi ISDB-T, dan mendukung input IP maksimum 512 melalui 3 port GE dan 8 (atau16) ISDB-T non-adjacent carriers (50MHz~960MHz) keluaran melalui antarmuka keluaran RF. Perangkat ini juga dicirikan dengan tingkat integrasi tinggi, kinerja tinggi, dan biaya rendah. Ini sangat mudah beradaptasi dengan sistem penyiaran DTV generasi baru.
FITUR 16 in 1 IP ke ISDB-T Modulator
* 3 port GE (maks 512 IP in):
Port dua arah Data1 & Data2, maks 512 IP masuk, 8/16 IP keluar.
* Maksimum 840Mbps untuk setiap input GE
* Mendukung penyesuaian PCR yang akurat
* Mendukung pemfilteran CA, pemetaan ulang PID, dan pengeditan PSI/SI
* Mendukung hingga 256 pemetaan ulang PIDS per saluran
* Mendukung 8 keluaran IP melalui Data1 & Data2 melalui UDP/RTP/RTSP--Versi I
* Mendukung 16 keluaran IP melalui Data1 & Data2 melalui UDP/RTP/RTSP--Versi II
* 8 (atau 16) output operator yang tidak berdekatan yang sesuai dengan ISDB-Tb (ARIB STD-B31)
* Mendukung manajemen Jaringan berbasis Web
Spesifikasi 16 in 1 IP ke ISDB-T Modulator
Memasukkan | Memasukkan | Input IP maks 512 melalui 3 (port Data panel depan, Data 1 dan Data 2) Port Ethernet 100/1000M (antarmuka SFP opsional). -Untuk Versi I Input IP maks 512 melalui 3 (port Data panel depan, Data 1 dan Data 2) Port Ethernet 100/1000M (antarmuka SFP opsional). –Untuk Versi II |
Protokol Transportasi | TS melalui UDP/RTP, unicast dan multicast, IGMP V2/V3 | |
Tingkat transmisi | Max 840Mbps untuk setiap masukan GE | |
Mux | Saluran Masukan | 512 aliran IP |
Saluran Keluaran | 8 (atau 16) | |
PID maks | 256 per saluran | |
Fungsi | Pemetaan ulang PID (opsional otomatis/manual) | |
Penyesuaian akurat PCR | ||
Tabel PSI/SI dibuat secara otomatis | ||
Modulasi Parameter | Standar | ARIB STD-B31 |
Bandwidth | 6M | |
Konstelasi | QPSK, 16QAM, 64QAM | |
Interval penjaga | 1/32, 1/16, 1/8, 1/4 | |
Modus Transmisi | 2K, 4K, 8K | |
Tingkat kode | 1/2, 2/3, 3/4, 5/6, 7/8 | |
MER | Lebih besar dari atau sama dengan 40dB | |
Frekuensi RF | 50~960MHz, langkah 1KHz | |
Tingkat keluaran RF | {{0}}dBm~ ditambah 10dBm(87~117dbµV), loncatan 0,1dB | |
Saluran Keluaran | 8 output operator yang tidak berdekatan - Versi I 16 output operator yang tidak berdekatan - Versi II | |
Keluaran RF | Antarmuka | 1 port bertipe F, impedansi 75Ω |
ACLR | -50 dBc | |
Keluaran TS | 8 (atau 16) keluaran IP melalui UDP/RTP/RTSP, unicast/multicast, 2 (Data1 & Data2) 100/1000M Port Ethernet | |
Sistem | Perangkat lunak manajemen jaringan (NMS) mendukung | |
Umum | Pengunduran diri | 480mm×327mm×44.5mm (PxLxT) |
Berat | 5.5kg | |
Suhu | 0~45 derajat (operasi), -20~80 derajat (penyimpanan) | |
Sumber Daya listrik | AC 100V±10 persen , 50/60Hz atau AC 220V±10 persen , 50/60Hz | |
Konsumsi | 15.4W | |
Panduan Pemesanan 16 in 1 IP ke ISDB-T Modulator
Versi I | Versi II | |
512 input IP ke 8ch ISDB-T carriers out, 8 IP out | x | |
512 input IP ke 16ch ISDB-T carriers out, 16 IP out | x |
Cek Akuisisi 16 in 1 IP ke ISDB-T Modulator
Saat pengguna membuka paket perangkat, perlu memeriksa item sesuai dengan daftar kemasan. Biasanya itu harus mencakup item berikut:
* SFT3306I 6 dalam 1 Modulator ISDB-T
* Panduan pengguna
* Kabel listrik
Jika ada item yang hilang atau tidak sesuai dengan daftar di atas, harap hubungi dealer setempat.
Persiapan Instalasi 16 in 1 IP to ISDB-T Modulator
Saat pengguna menginstal perangkat, ikuti langkah-langkah di bawah ini. Rincian instalasi akan dijelaskan di bagian selanjutnya dari bab ini. Pengguna juga dapat merujuk bagan panel belakang selama instalasi.
Langkah-langkah utama instalasi meliputi:
* Memeriksa kemungkinan perangkat hilang atau rusak selama transportasi
* Mempersiapkan lingkungan yang relevan untuk instalasi
* Instalasi NDS3306I 6 in 1 ISDB-T Modulator
* Menghubungkan kabel sinyal
* Menghubungkan port komunikasi (jika perlu)
Membumikan Persyaratan 16 in 1 IP ke ISDB-T Modulator
* Pentanahan yang baik dari semua modul fungsi adalah dasar keandalan dan stabilitas perangkat. Juga, mereka adalah jaminan paling penting untuk penangkal petir dan penolakan interferensi. Oleh karena itu, sistem harus mengikuti aturan ini.
* Konduktor luar dan lapisan isolasi kabel koaksial harus menjaga penghantar listrik yang tepat dengan wadah logam perangkat.
* Konduktor pentanahan harus mengadopsi konduktor tembaga untuk mengurangi impedansi frekuensi tinggi, dan kabel pentanahan harus setebal dan sesingkat mungkin.
* Pengguna harus memastikan 2 ujung kawat pentanahan terkonduksi dengan baik dan antirust.
* Dilarang menggunakan perangkat lain sebagai bagian dari rangkaian listrik yang diarde
* Area konduksi antara kabel arde dan bingkai perangkat tidak boleh kurang dari 25mm2.
Persyaratan Lingkungan 16 in 1 IP ke ISDB-T Modulator
Barang | Persyaratan |
Ruang Aula Mesin | Saat pengguna memasang susunan rangka mesin di satu ruang mesin, jarak antara 2 baris rangka mesin harus 1,2~1,5m dan jarak ke dinding tidak boleh kurang dari 0.8m. |
Lantai Aula Mesin | Isolasi Listrik, Bebas Debu Resistivitas volume bahan anti-statis tanah: 1X107~1X1010W, Resistensi pembatas arus pembumian: 1M (Bantalan lantai harus lebih besar dari 450Kg/㎡) |
Suhu Lingkungan | 5~40derajat(berkelanjutan ), 0~45derajat(waktu singkat) disarankan memasang AC |
Kelembaban relatif | 20 persen ~80 persen berkelanjutan 10 persen ~90 persen dalam waktu singkat |
Tekanan | 86~105KPa |
Jendela pintu | Memasang strip karet untuk menyegel celah pintu dan kaca tingkat ganda untuk jendela |
Dinding | Itu bisa ditutupi dengan wallpaper, atau cat tanpa kecerahan. |
Proteksi Kebakaran | Sistem alarm kebakaran dan pemadam |
Kekuatan | Memerlukan daya perangkat, daya AC, dan daya penerangan tidak bergantung satu sama lain. Daya perangkat memerlukan daya AC 220V ±10 persen 50/60Hz atau 110V ±10 persen 50/60Hz. Harap hati-hati memeriksa sebelum menjalankan. |
Pengenalan dan sertifikat perusahaan
Kami memiliki lebih dari 100 staf, 10 persen di antaranya adalah teknisi senior. Dengan lebih dari 1,000 meter persegi jalur perakitan produksi standar, kami memiliki prosedur QC yang ketat. Setiap unit produk kami akan melalui 3 lapisan prosedur QC, pemeriksaan material sebelum produksi, stabilitas dan pengujian kinerja setelah produksi, deteksi pengepakan sebelum pengiriman.
Sebagian besar produk kami diekspor ke negara-negara Amerika Selatan, Rusia, dan Eropa Utara. Saat ini, Softel memiliki kantor cabang di Meksiko dan akan membuka kantor lain di Kolombia, terus memasok banyak agen, dealer terintegrasi, dan produsen peralatan di seluruh dunia.
Melalui persaingan bisnis internasional yang tajam dengan itikad baik, semua anggota staf kami merasakan pencapaian besar & bekerja di bawah tanggung jawab yang berat. Selain itu, kami sangat bangga menyediakan pelanggan kami yang tak ternilai dengan kualitas tinggi, keandalan tinggi, efisiensi tinggi, dan produk yang kompetitif.
Pengiriman
1, Fedex/DHL/UPS/TNT untuk sampel, pintu ke pintu.
2, Melalui udara atau laut untuk barang curah, untuk FCL; Pelabuhan udara/penerimaan pelabuhan
3, Pelanggan menentukan metode pengiriman barang atau metode pengiriman yang dapat dinegosiasikan
4, Waktu pengiriman: 1-3 hari untuk sampel; 10-30 hari untuk barang curah
FAQ
1. Bagaimana saya bisa memesan?
(1) Negosiasi disepakati untuk harga dan spesifikasi produk.
(2) Faktur Proforma akan dikirim untuk konfirmasi.
(3) Setelah kesepakatan pada proforma invoice, pelanggan melakukan deposit.
(4) Manufaktur akan dimulai segera setelah pembayaran dikonfirmasi oleh bank kami.
(5) Mengirimkan barang dalam batas waktu pengiriman yang disepakati.
2. Bisakah Anda melakukan OEM untuk kami?
Ya. Jika ada jumlah pesanan tertentu, kami dapat melakukan OEM termasuk pencetakan, logo, dan model yang disesuaikan untuk Anda.
3. Bagaimana dengan Garansi?
Ada 12 bulan untuk garansi.
Sedangkan garansi tidak bertanggung jawab atas yang rusak karena kekerasan atau update dengan merk lain.
