SFT3343D adalah modulator QAM mux-scrambling berkinerja tinggi dan hemat biaya yang dirancang oleh SOFTEL.

Kirim permintaan

Men-download

perkenalan produk

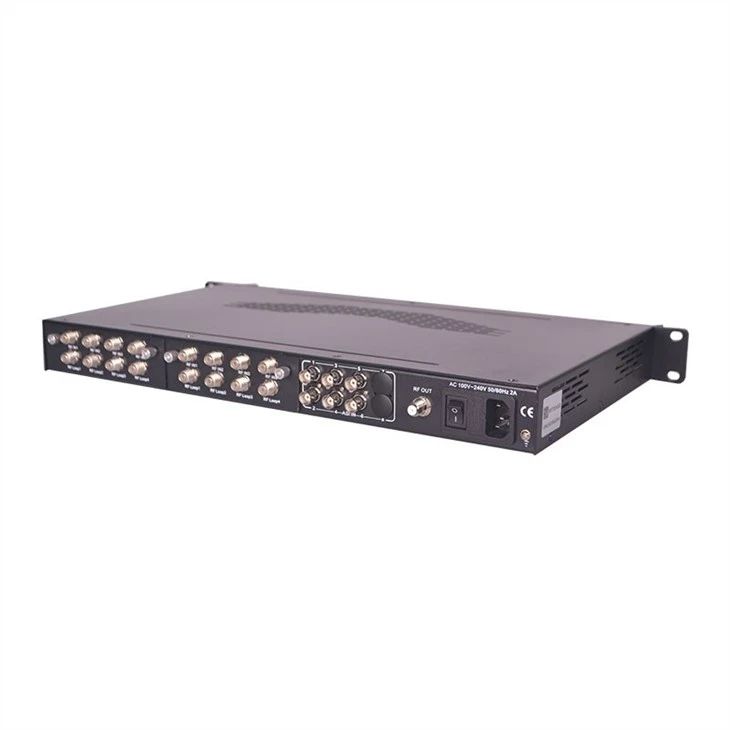

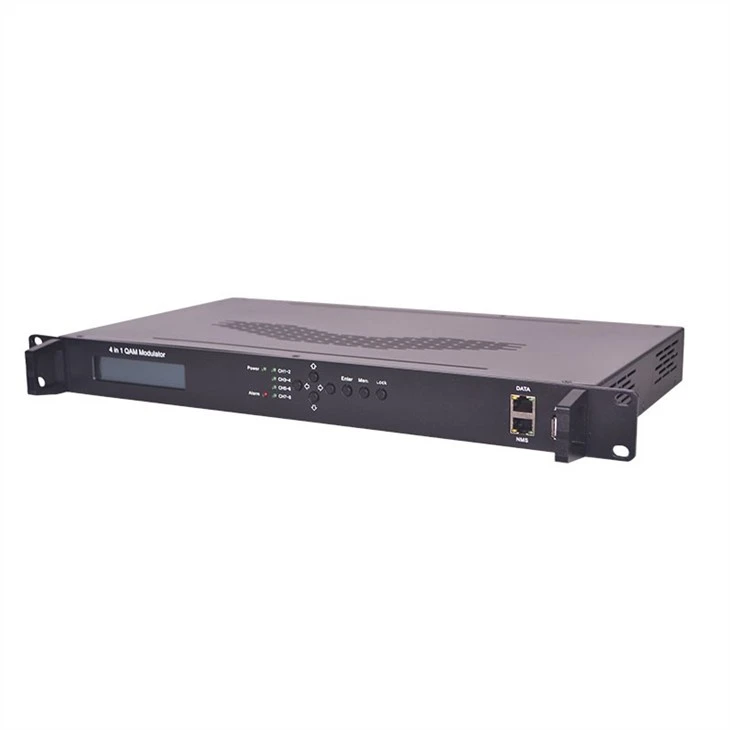

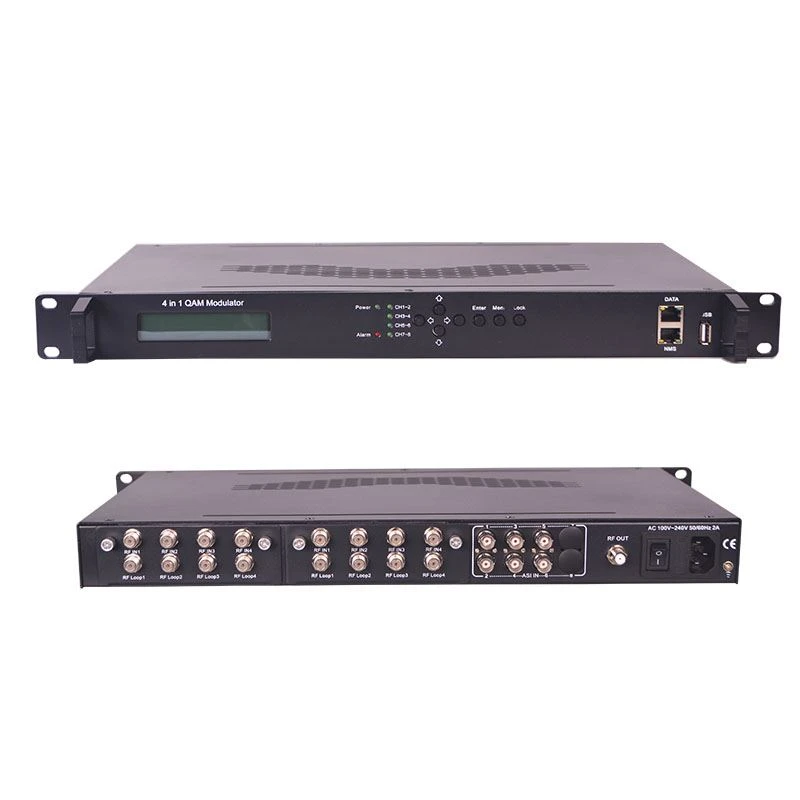

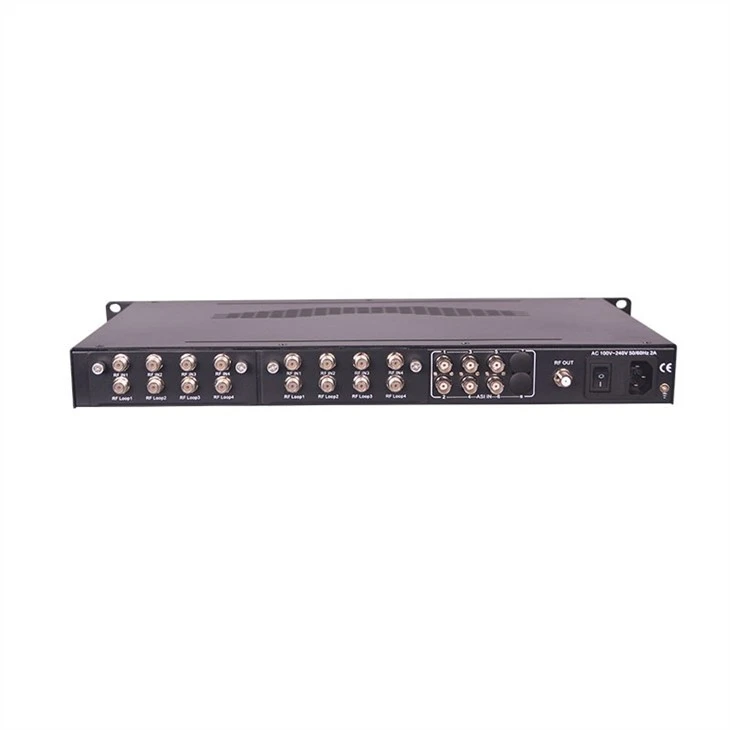

4 in 1 QAM Modulator

Tampilan produk

SFT3343Dadalah modulator QAM mux-scrambling berkinerja tinggi dan hemat biaya yang dirancang oleh SOFTEL. Ini memiliki beberapa port input opsional. Setelah proses multiplexing, scrambling dan QAM modulasi, kemudian memberikan 4 RF output. Untuk memenuhi berbagai kebutuhan pelanggan, perangkat ini juga dilengkapi dengan port IP untuk output 4 MPTS melalui UDP. Desain struktur pluggable-nya sangat memudahkan pergantian modul (demodulator) sesuai kebutuhan.

Empat CAM/CI (Opsional) yang disertai dan modul BISS dapat menguraikan input program dari 4 Tunerinput. Desain strukturnya yang dapat dipasang sangat memudahkan penggantian modul (demodulator) sesuai kebutuhan. SFT3343Dis juga dicirikan dengan tingkat terintegrasi yang tinggi, kinerja tinggi, dan biaya rendah. Ini sangat mudah beradaptasi dengan sistem penyiaran CATV generasi baru.

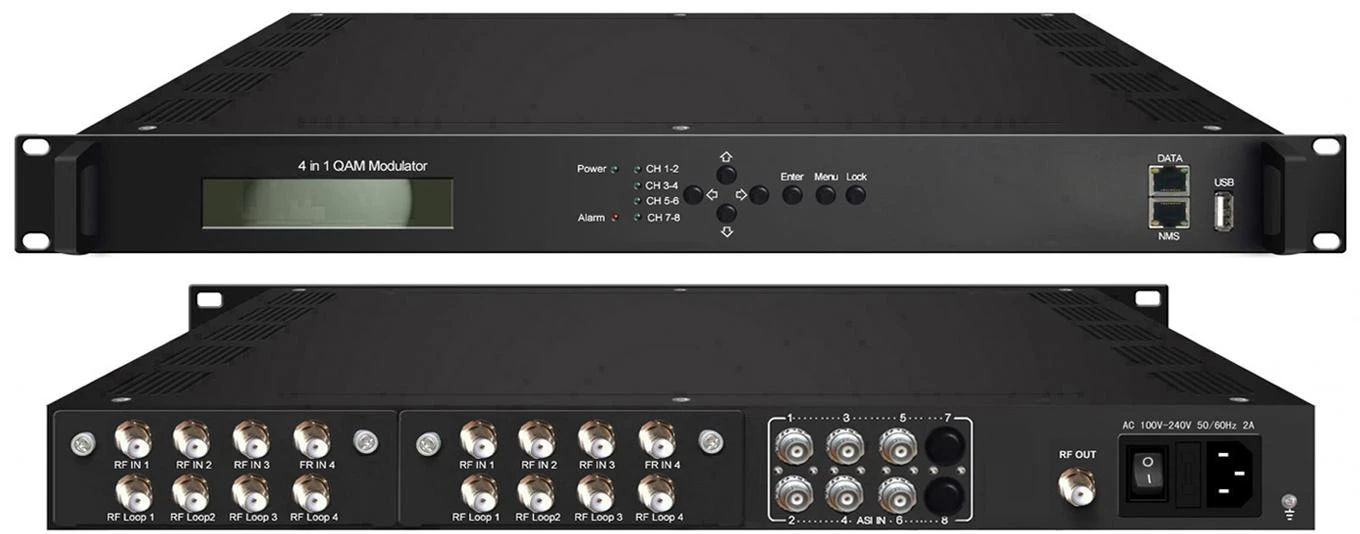

Versi 1

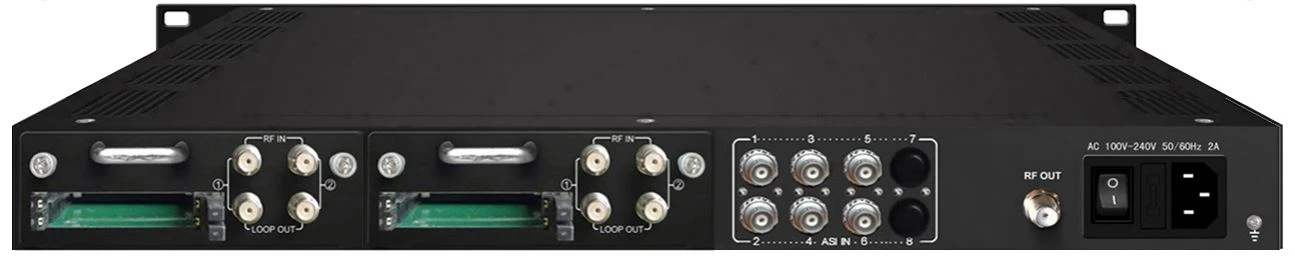

Versi 2

Fitur Utama

Beberapa port Input opsional:
8 DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC FTA Tuner 6 port input ASI+ 256 input IP (Versi 1)
4 Tuner DVB-C/S/S2/ATSC dengan port input CAM ASI6 ASI (Versi 2)
Mendukung 4 saluran multiplexing, 4 saluran pengacakan, 4 saluran modulasi QAM
Sepenuhnya mendukung DVB-C (EN300 429) dan ITU-T J.83A/B/C
Sepenuhnya mendukung deskripsi sistem pengacakan umum DVB ETR289, standar simulcrypt ETSI 101 197 dan ETSI 103 197
Mendukung penyesuaian PCR yang akurat
Mendukung pengeditan dan penyisipan PSI / SI
Indeks kinerja keluaran RF yang sangat baik, MER≥40db
Mendukung output 4 * MPTS melalui UDP
4 CAM mendekripsi beberapa program dari 4 input Tuner (Opsional)
Mendukung penguraian BISS (hanya untuk Versi 2)
Mendukung layar LCD dan keyboard
Mendukung manajemen Web, Pembaruan melalui USB weband

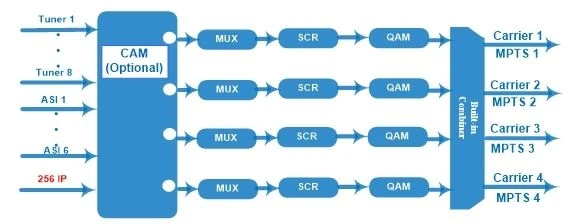

Prinsip bekerja

Spesifikasi

Memasukkan	8 DVB-C/T/T2/ISDBT/S/S2/S2X/ATSCFTA Tuner 6 input ASI + 256 input IP ------ Versi 1
	4 DVB-C/S/S2/ATSC Tuner dengan CAM 6 ASI ------- Versi 2
Bagian Penyetel	Untuk Versi 1： Mtuner ulti-mode dapat diganti (BaruTipe)	DVB-C	Frekuensi Masukan		60~890MHz
			Standar		J.83A, J.83C		J.83B
			Konstelasi		16/32/64/128/256 QAM		64/256 QAM
		DVB-T/T2	Frekuensi Masukan		60~890MHz
			Bandwidth		5/6/7/8 M
		ISDB-T	Frekuensi Masukan		60~890MHz
	Untuk Versi 1 (BaruTipe)	DVB-S	MemasukkanFrekuensi		950~2150MHz
			Tingkat simbol		0.5~45Msps
			Kekuatan sinyal		- 65- -25dBm
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			Konstelasi		QPSK
			Kecepatan bit masukan maksimum		≤120 Mbps
		DVB-S2X	Frekuensi Masukan		950~2150MHz
			Tingkat simbol		QPSK/8PSK /16APSK :0.5~45 Msps 32APSK: 0,5~40nyonya;
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6 , 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
			Konstelasi		QPSK,8PSK, 16APSK, 32APSK
			Kecepatan bit masukan maksimum		≤120 Mbps
		DVB-S2X	Frekuensi Masukan		950~2150MHz
			Tingkat simbol		QPSK/8PSK /16APSK :0.5~45 Msps 8APSK:0,5 ~ 40Msps 32APSK:0.5~40nyonya
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
			Konstelasi		QPSK,8PSK, 8APSK, 16APSK, 32APSK
			Kecepatan bit masukan maksimum		≤120 Mbps
	Untuk Versi 2	DVB-C	Standar		J.83A(DVB-C), J.83B, J.83C
			Frekuensi Masukan		30~1000Mhz
			Konstelasi		16/32/64/128/256 QAM
		DVB-S	Frekuensi Masukan		950~2150MHz
			Stingkat simbol		2-45Msps
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			Kekuatan sinyal		-65~-25dBm
			Konstelasi		QPSK
		DVB-S2	Frekuensi Masukan		950~2150MHz
			Stingkat simbol		QPSK/8PSK 1~45 Msps
			FEC		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
			Konstelasi		QPSK, 8PSK
		ATSC	Frekuensi Masukan		54~858MHz
			Bandwidth		6M
			Konstelasi		8VSB
Multiplexing	Pemetaan Ulang PID Maksimum	128per saluran masukan
	Fungsi	pemetaan ulang PID(secara otomatis atau manual)
		Apenyesuaian PCR yang akurat
		Buat tabel PSI/SIasecara otomatis
Berebut	CA simulcrypt maksimum	4
	Standar	ETSI 101 197, ETSI 103 197
	Koneksi	Koneksi lokal/jarak jauh
Modulasi	Saluran QAM	4
	Standar	EN300 429/ITU-T J.83A/B/C
	MER	40db
	frekuensi RF	30~999MHz, langkah 1KHz
	tingkat keluaran RF	-10~0dbm,0.1db langkah ------Versi 1 -20 ~ 0dbm, langkah 0.1db ------ Versi 2
	Tingkat Simbol	5.0Nona ~9.0nyonyas, 1ksps melangkah
		J.83A		J.83B		J.83C
	Konstelasi	16/32/64/128/256QAM		64/256 QAM		64/256 QAM
	Bandwidth	8M		6M		6M
Sistem	Antarmuka lokal	LCD {} tombol kontrol
	Manajemen jarak jauh	NMS Web
	Streaming Keluar	4*MPTSlebih dari UDPkeluar (RJ45, 1000M, Unicast/Multicast)
	Bahasa	Inggris dan Cina
	Peningkatan Perangkat Lunak	Web dan USB
Umum	Dimensi (WDH)	482mm×300mm × 44.5mm
	Suhu	0~45℃(Operasi) ; -20~80℃(Penyimpanan)
	Kekuasaan	AC100V ± 1050/60Hz; AC 220V ± 10%,50/60HZ
